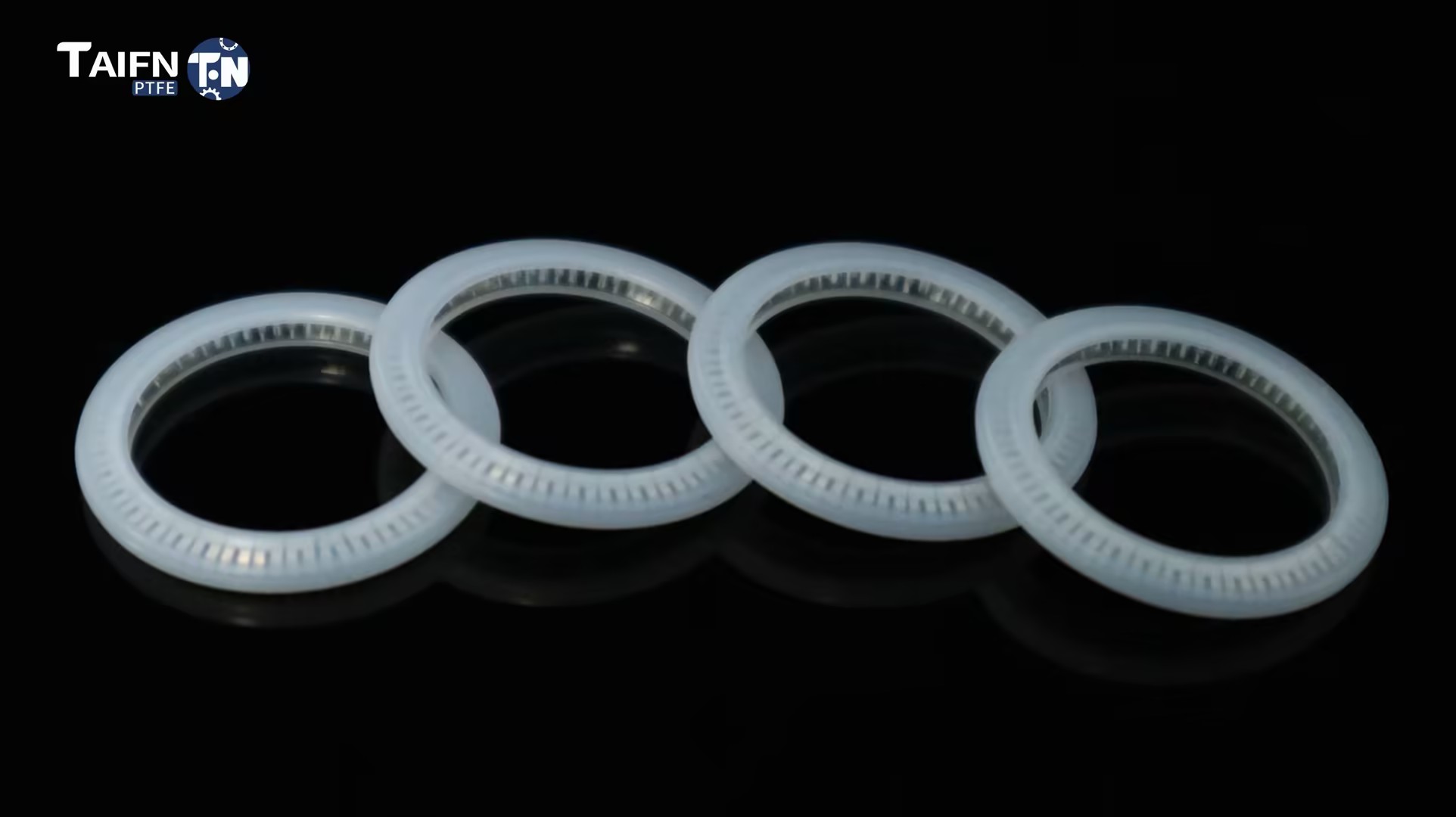

U-type fjærkraftig tetning

U-type fjærkraftforsegling består av en U-formet PTFE-kappe og en intern metallfjær, noe som gjør den egnet for et bredt spekter av driftsforhold, inkludert statiske, frem- og tilbakegående og roterende applikasjoner. Som en profesjonell leverandør av PTFE tetningsløsninger har Taifno ISO 9001 og ISO 14001 sertifiseringer, og våre produkter overholder standarder som CE og FDA. Vi tilbyr OEM-tilpasningstjenester; send inn søknadsdetaljene dine, så gir vi et tilbud og følger opp innen 24 timer.

Send forespørsel

produktbeskrivelse

Fjæren i den fjæraktiverte tetningen av U-typen gir tetningskraft under nulltrykksforhold; når systemtrykket kommer inn i det U-formede hulrommet, tvinger det tetningsleppene tettere mot akselen, jo høyere trykk, desto tettere tetning.

Videre tilbyr PTFE-materialet utmerket universell kjemisk motstand og et bredt driftstemperaturområde på -180°C til +200°C; den støtter trykk på opptil 40 MPa (dynamisk) / 60 MPa (statisk) og lineære hastigheter på opptil 15 m/s, noe som gjør den egnet for et bredt spekter av driftsforhold.

Hva er en U-type fjærforseglet tetning?

U-type fjæraktivert tetning er en PTFE U-formet kappe med en metallfjær inni. Det er et ensrettet tetningselement designet for stang (intern tetting) eller stempel (ekstern tetting) applikasjoner.

Slik fungerer det:

Null trykk: Fjæren gir innledende tetningskraft, tetter selv når systemet ikke er under trykk

Under trykk: Systemtrykket kommer inn i U-hulrommet og presser tetningsleppene hardere mot den parrende overflaten, trykk = tettere tetning

Selvenergigivende: Fjæren kompenserer for slitasje, maskinvaretoleranser og termisk sykling, opprettholder tetningskraften over tid

U-Type vs V-Type: Hvilken trenger du?

Trekk	U-type	V-type
Forseglingsretning	Radial — stempelstenger, ventilstammer	Aksial - flenser, deksler, endeflater
Best for	Dynamisk forsegling (frem- og tilbakegående/roterende)	Statisk tetning
Trykkområde	Opptil 40-60 MPa	Opptil 60 MPa
Fart	Opptil 15 m/s (frem- og tilbakegående)	Nedre – statisk eller lavhastighets roterende

Hvorfor velge U-Type?

Problem	Hvordan U-Type løser det
O-ringer lekker ved null trykk	Fjær gir tetningskraft - ingen "startlekkasje"
Gummi brytes ned i kjemikalier	PTFE-jakke er kjemisk inert — pH 0-14, universell motstand
Elastomerer svikter over +150°C	Håndterer -180°C til +200°C
Høy friksjon — stick-slip	PTFE har lavest friksjon — jevn bevegelse, ingen stick-slip
O-ringer svikter på bevegelige aksler	Designet for frem- og tilbakegående og roterende bevegelse – dynamisk forsegling
Hyppig utskifting	Våren kompenserer for slitasje - varer i år, ikke måneder

Sammenlignings- og utvalgsguide

U-Type vs O-Ring vs V-Type

Trekk	U-type fjærpakning	O-ring	V-type fjærpakning
Null trykkforsegling	✅ Ja — fjær gir kraft	❌ Nei	✅ Ja
Press – Dynamisk	Opptil 40 MPa	Moderat	Senke
Trykk — Statisk	Opptil 60 MPa	Moderat	Opptil 60 MPa
Temperatur	-180°C til +200°C	-180°C til +200°C	-180°C til +200°C
Kjemisk motstand	★★★★★ universell	★★☆☆☆	★★★★★
Friksjon	★★★★★ laveste	★★★★☆	★★★★★
Akselbevegelse	Gjengående og roterende	Kun statisk	Statisk/lav hastighet
Slitasjekompensasjon	✅ Våren kompenserer	❌ Nei	✅ Ja
Best for	Stempelstenger, ventilstammer	Generell statisk	Flenser, deksler
Koste	$$$	$	$$$

Hurtigvalgsguide

Hvis tjenesten din er...	Velge...
Stempelstenger, ventilstammer — frem- og tilbakegående bevegelse	U-Type med spiral-/utkragende fjær
Roterende aksler — lavhastighetsrotasjon	U-Type med cantilever fjær
Flenser, deksler, endeflater — statisk tetning	V-type
Generelle formål, lave kostnader, rene medier	O-ring
Høytrykk (opptil 60 MPa)	U-Type med støtteringer
Ekstrem temperatur (-180°C til +200°C)	U-Type med Elgiloy/Hastelloy fjær
Kontakt med mat/farmemidler — FDA-overholdelse	U-Type med virgin PTFE-jakke

Primære applikasjoner

Industri	Søknad
Kjemisk prosessering	Stempelpumper, ventilstammer, reaktorer - syrer, løsemidler, aggressive kjemikalier
Farmasøytisk	Sterilt behandling, fylleutstyr — FDA/USP, CIP/SIP-sterilisering
Mat og drikke	Sanitærventiler, fyllemaskiner — FDA-overholdelse, CIP-væsker
Halvleder	Gass- og kjemiske forseglinger med høy renhet, vakuumsystemer — ultrarenhet
Olje og gass	Brønnhodeutstyr, kontrollventiler, pumper – høyt trykk, H₂S
Luftfart	Hydrauliske systemer, drivstoffsystemer — ekstrem temperatur, høy pålitelighet

Real-World-applikasjoner

Kasusstudie 1: Kjemisk pumpe — 3x lengre levetid

Utfordring: Et kjemisk anlegg skiftet ut gummi-O-ringer på stempelpumper som håndterer løsemidler hver 2.–3. måned på grunn av svelling og herding, noe som forårsaket produksjonsavbrudd.

Løsning: Installert U-type fjærdrevet tetning med karbonfylt PTFE-kappe og 316 rustfri stålfjær. Standard AS568A spordesign opprettholdes.

Resultat: Forseglinger varte i over 9 måneder, 3 ganger lengre enn gummi. Null lekkasje. Vedlikeholdsintervaller utvidet fra uker til sesonger.

Kasusstudie 2: Farmasøytisk fyllstoff — FDA-overholdelse

Utfordring: En farmasøytisk fyllemaskin krevde en forsegling for en roterende ventil som håndterer sterilt produkt. O-ringer av gummi kunne ikke bestå FDA-testing av ekstraherbare materialer.

Løsning: Medfølgende fjærtetning av U-type med ny PTFE-kappe og 316 rustfri stålfjær. FDA-kompatibelt materiale. Full dokumentasjon leveres.

Resultat: Bestått FDA-testing av ekstraherbare stoffer. Seal overlevde gjentatte CIP/SIP-steriliseringssykluser. Ingen erstatninger på 18 måneder.

Merk: Faktiske saksresultater varierer avhengig av bruksforholdene. Kontakt oss for applikasjonsspesifikke anbefalinger.

Factory Factory Factory Factory

Tekniske spesifikasjoner

Produktegenskaper

Parameter	Verdi
Temperaturområde	-180°C til +200°C (karakteravhengig)
Press – Dynamisk	Opptil 40 MPa (med reserveringer: opptil 60 MPa)
Trykk — Statisk	Opptil 60 MPa
Hastighet — Gjensidig	Opp til 15 m/s
Hastighet — Rotary	Opp til 1-3 m/s
Materiale	PTFE-jakke + rustfri stålfjær (301/316)
Kjemisk motstand	pH 0-14 — praktisk talt universell
Forseglingstype	Radiell tetning - stang eller stempel

Materialealternativer for jakke

Karakter	Best for	Viktig fordel	Kjemisk grense
Virgin PTFE	Rene kjemikalier, FDA-applikasjoner, generell service	Universell kjemisk motstand, lavest friksjon, FDA-kompatibel	Myk – lavere slitestyrke
Karbonfylt PTFE	Høy hastighet, varmeavledning, antistatisk	Termisk ledningsevne, forbedret krypemotstand	Ikke for sterke oksidasjonsmidler
Glassfylt PTFE	Slipemidler, høy slitasje, slam	Økt mekanisk styrke, slitestyrke	Ikke for HF eller sterk alkali
MoS₂-fylt PTFE	Klistrete medier, lavt dreiemoment, forbedret smøreevne	Redusert friksjon, forbedret slitestyrke	Ikke for oksiderende syrer

Materialalternativer for fjær

Fjærmateriale	Best for
301 SS / 316 SS	Generell kjemisk service, moderate temperaturer
316L SS	Forbedret korrosjonsbestandighet - aggressive kjemikalier, saltvann
Elgiloy®	Utmerket korrosjonsbestandighet, høy temperatur — romfart, kritisk
Hastelloy® C-276	Ekstrem korrosjonsbestandighet - svært aggressive kjemikalier, syrer
Inconel®	Høy temperaturstyrke – ekstrem varme (+260°C+)

Alternativer for fjærtype

Fjærtype	Best for	Nøkkelfunksjon
Helical Spring	Høytrykk, statisk/lavhastighetsdynamikk	Høyeste belastning, konsekvent forhåndsbelastning
Cantilever fjær	Dynamisk forsegling, slipende medier	Belastning ved leppekant - skraping
V-Spring	Redusert friksjon, moderat trykk	Myk fjærkarakteristikk, lav friksjon

Taifno kvalitetssikring

100 % virgin PTFE-harpiks – ingen omsliping, ingen resirkulert materiale. Konsekvent kvalitet, batch etter batch.

Presisjons-CNC-maskinert — Ingen formkostnader. Egendefinerte størrelser fra 5 mm til 3300 mm diameter.

Full sporbarhet – Hver batch kan spores fra råmateriale til ferdig forsegling. Materialsertifikater på forespørsel.

ISO 9001-sertifisert — Produksjonsprosesser sertifisert under ISO-kvalitetsstyringssystemer.

FDA-kompatible karakterer tilgjengelig — Virgin PTFE oppfyller FDA 21 CFR 177.1550 og BfR-krav.

Fjærlegeringer tilgjengelig — 301/316 SS standard; Elgiloy, Hastelloy, Inconel for ekstreme forhold.

Standardsporkompatibilitet — Passer AS568A, DIN 3771 standard O-ringspor.

Test Test Test Test

FAQ

Spørsmål: Hva er en U-type fjæraktivert tetning og når bør jeg bruke den?

A: En PTFE U-formet jakke med en metallfjær inni. Tetninger fra null trykk til høyt trykk (opptil 60 MPa) på bevegelige aksler.

Bruk den når O-ringer eller gummileppetetninger svikter, på stempelstenger, ventilstammer og dynamiske applikasjoner som håndterer aggressive kjemikalier, ekstreme temperaturer eller høyt trykk.

U-type vs V-type: U-type er radialtetning, for stempelstenger og ventilstammer. V-type er aksial tetning, for flenser og deksler.

Hvis du forsegler en bevegelig stang: velg U-type.

Ved tetting av flens eller deksel: velg V-type.

Spørsmål: Hvor mye koster en fjærtetning av U-type?

A: Kosten avhenger av diameter, jakkemateriale, fjærlegering, fjærtype og mengde. Standardstørrelser starter på omtrent X−X−Y. Egendefinerte størrelser oppgitt per tegning.

Kostnad for fjærlegering: 301/316 SS (standard, laveste kostnad) → Elgiloy/Hastelloy (ekstrem korrosjon/høy temperatur, høyere kostnad).

Fjærtype påvirker kostnadene: Spiralformet (høyere belastning) kontra utkraging (dynamisk skraping) kontra V-fjær (lav friksjon).
