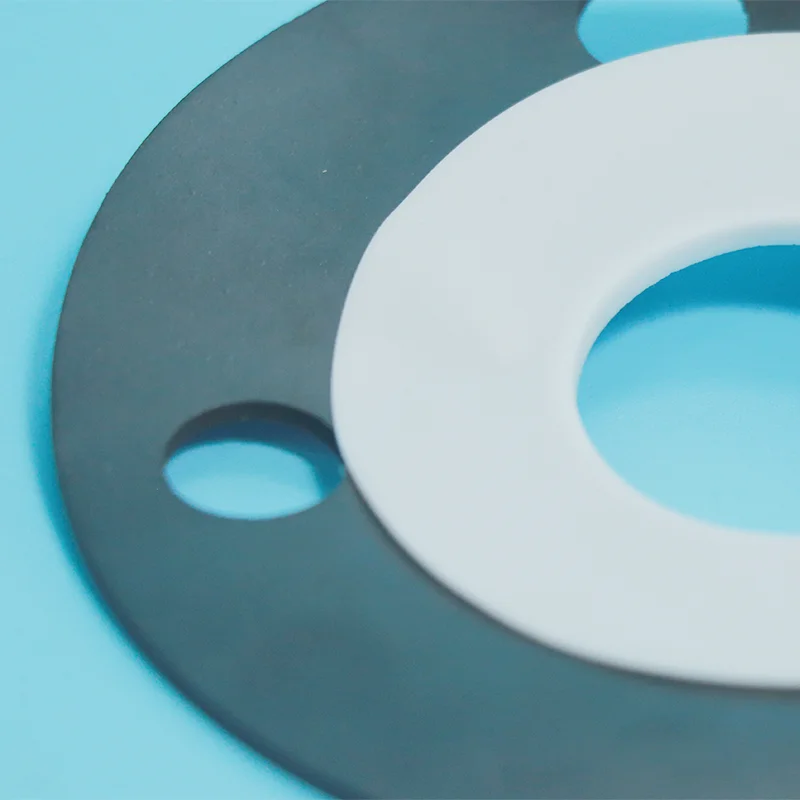

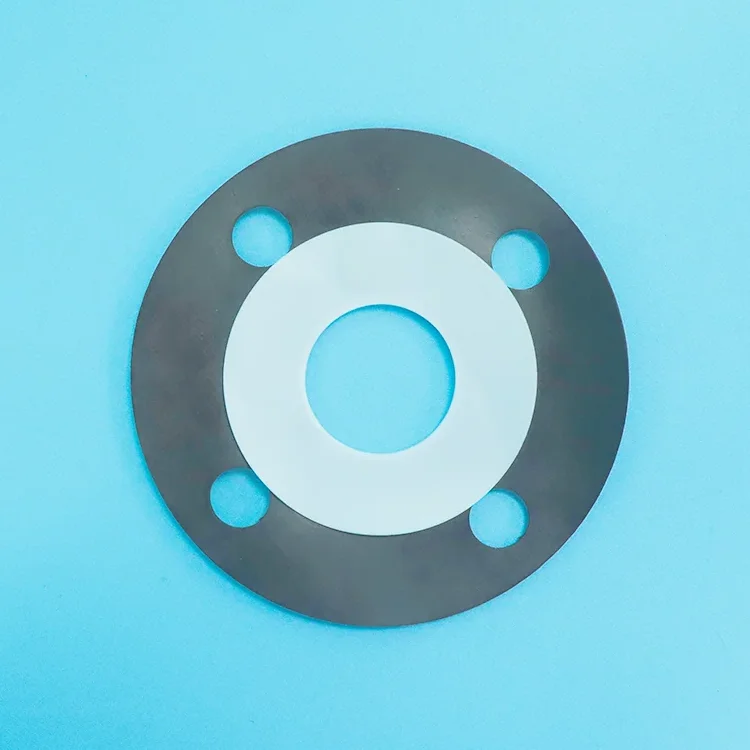

Type B PTFE-konvoluttpakning

Type B PTFE-konvoluttpakning er maskinert fra PTFE-blokk til et firkantet tverrsnitt, som fullstendig innkapsler fyllekjernen uten spalte. Bedre tetningsintegritet enn Type A. Lavere kostnad enn solid PTFE.

Send din flensstørrelse og media til Taifno, vi er en profesjonell produsent og kan tilby skreddersydde løsninger.

Hva er Type B PTFE-konvoluttpakning?

En type B PTFE-konvoluttpakning består av en ytre PTFE-kappe maskinert av solid PTFE-blokk eller -plate, som fullstendig innkapsler en myk fyllkjerne. I motsetning til Type A (som har en spalte kuttet fra ytterkanten), er Type B maskinert med firkantet tverrsnitt og har ingen spalte - fyllkjernen er fullstendig forseglet i PTFE-konvolutten.

Struktur:

PTFE-kappe: Maskinert fra PTFE-blokk eller -plate til et firkantet tverrsnitt, fullstendig innkapsling av fyllkjernen uten synlig spalte

Fyllkjerne: Ikke-metallisk materiale som ikke-asbestgummiark, komprimert fiber eller grafittkomposittark

Type B-konstruksjon: Full konvolutt med maskinert firkantet tverrsnitt, ingen spalte, uten synlig fyllstoff, bedre forseglingsintegritet

Nøkkelegenskaper:

Ingen spalte: Fyllkjernen er fullstendig forseglet i PTFE-kappen, ingen synlige svake punkter

Bedre tetningsintegritet: Den maskinerte konstruksjonen gir overlegen tetningsytelse sammenlignet med Type A

Innerdiametertilpasning: Den indre diameteren kan maskineres for å matche flensboringen, forhindre strømningsturbulens og redusere erosjon

Sammenlignings- og utvalgsguide

Type A vs Type B vs Type C vs Solid PTFE

Hurtigvalgsguide

Primære applikasjoner

Tekniske spesifikasjoner

Type B PTFE-konvoluttpakningsegenskaper

Tilgjengelige fyllingsalternativer

Kasusstudie

Ved et stort petrokjemisk anlegg i Shanghai opererte utløpsrørledningsventilen til en etylenkrakkergasskompressor (klasse 300) under H₂S-holdige driftsforhold med eksponering for korrosive medier, forhøyede temperaturer, trykksvingninger og hyppige start-stopp-sykluser. De originale spiralviklede pakningene mistet gradvis tetningsytelsen under langvarig drift på grunn av korrosjon av viklingsmaterialene og fyllkomponentene, noe som skaper potensiell lekkasjerisiko og øker vedlikeholdskravene.

For å møte disse utfordringene, erstattet anlegget de eksisterende pakningene med Type B PTFE-innkapslede pakninger. Med en fullstendig PTFE-kappet fleksibel fyllkjerne, gir denne utformingen utmerket motstand mot H₂S, syrer, alkalier og andre aggressive kjemikalier samtidig som den forhindrer direkte kontakt mellom prosessmediet og det indre fyllmaterialet. Den komprimerbare kjernen gir også forbedret gjenvinningsytelse, slik at pakningen kan kompensere for flensuregelmessigheter og trykksvingninger under drift.

Etter installasjon oppnådde Type B PTFE-innkapslede pakninger stabil tetningsytelse i applikasjonen for etylencracker-gasskompressorens utløpsventil. Gjennom den 4-årige behandlingssyklusen opprettholdt systemet null lekkasje, noe som demonstrerer den langsiktige påliteligheten til PTFE-innkapslet pakningsteknologi i krevende petrokjemiske forseglingsapplikasjoner, samtidig som vedlikeholdsfrekvensen ble redusert og driftssikkerheten ble forbedret.

FAQ

Spørsmål: Hva er en Type B PTFE-konvoluttpakning, og når bør jeg bruke den?

A: En type B PTFE-konvoluttpakning er en maskinert PTFE-kappe med firkantet tverrsnitt, som fullstendig innkapsler en myk fyllkjerne uten spalte. Hele konvolutten gir overlegen forseglingsintegritet sammenlignet med Type A (spaltetype), ingen eksponert fyllkjerne, ingen potensielt svake punkt. Den indre diameteren kan maskineres for å matche flensboringen, og forhindrer strømningsturbulens.

Bruk Type B når: Du trenger bedre forseglingspålitelighet enn type A for korrosiv bruk av middels til høyt trykk (opptil 5,0 MPa), men du vil ikke betale for solid PTFE.

Når du IKKE skal bruke Type B: Low-pressure, cost-sensitive applications where Type A is sufficient. For high-pressure or large diameter service, consider Type C. For ultimate chemical purity and no permeation risk, consider solid PTFE.

Spørsmål: Type B vs. solid PTFE-pakning, hvilken bør jeg velge?

A: Type B (konvolutt) gir kjemisk motstand fra PTFE-kappen med komprimerbarhet fra fyllkjernen, til en lavere pris enn solid PTFE.

Fyllerkjernen kan imidlertid angripes hvis media trenger gjennom PTFE-kappen over tid. Solid PTFE-pakning gir maksimal kjemisk motstand og renhet, ingen fyllkjerne, ingen gjennomtrengningsrisiko.

Men det koster betydelig mer og er mindre spenstig (ingen fyllkjerne for å gi tilbakefjæring).

Rask regel:

Middels trykk, kostnadsbevisst, etsende service → Type B.

Høyt trykk, ultrarent, kritisk service, ingen gjennomtrengningsrisiko akseptabel → Solid PTFE.

Spørsmål: Hva er begrensningene og hva er de vanligste feilene?

EN: Temperatur: Opptil +200°C.

Trykk: Opptil 5,0 MPa (50 bar).

Kjemisk: pH 0-14 universell motstand, IKKE kompatibel med smeltede alkalimetaller eller elementært fluor ved høye temperaturer. PTFE kan være gjennomsyret av noen kjemikalier (salpetersyre, klor, etylenoksid) over tid.

Vanlige feil:

(1) Bruk av type B i applikasjoner der media gjennomsyrer PTFE: noen kjemikalier kan trenge gjennom PTFE over tid og angripe fyllkjernen, bytte ut pakninger regelmessig eller bruke solide PTFE-pakninger.

(2) Overstramming: overdreven kompresjon kan skade PTFE-kappen, bruk kontrollert dreiemoment.

(3) Feil størrelsesvalg: A- og B-typer anbefales for størrelser opp til DN500, for større diametre er type C foretrukket.
