Metallkledd PTFE-pakning

Trenger du styrken til metall med den kjemiske motstanden til PTFE? Taifno tilbyr metallkledde PTFE-pakninger for globale kjøpere. Metallkjernen gir strukturell styrke, utblåsningsmotstand og evne til høye temperaturer langt utover pakninger som kun er for polymer. PTFE-dekselet gir kjemisk motstand og en pålitelig tetningsoverflate.

Hva er en metallkledd PTFE-pakning?

En metallbelagt PTFE-pakning består av en solid metallkjerne (vanligvis 304/316 rustfritt stål, karbonstål, kobber eller titan) som er helt eller delvis dekket av en PTFE-kappe. Metallkjernen gir strukturell styrke, utblåsningsmotstand og evne til høye temperaturer langt utover pakninger som kun er for polymer. PTFE-dekselet gir universell kjemikaliebestandighet (pH 0-14) og en pålitelig tetningsoverflate.

Struktur:

Metallkjerne: Gir strukturell styrke, utblåsningsmotstand og evne til høy temperatur

PTFE-jakke: Gir universell kjemisk motstand (pH 0-14), non-stick overflate og beskytter metallkjernen mot korrosjon

Fyllkjerne (valgfritt): Ikke-asbest-, grafitt- eller PTFE-fyllstoff inne i metallkjernen gir ekstra motstandskraft

Nøkkelegenskaper:

Metallstyrke: Tåler ekstremt trykk (opptil 100 MPa) og temperatur (opptil +700 °C)

PTFE-beskyttelse: PTFE-kappen gir kjemisk motstand og forhindrer forurensning

Mulighet for stor diameter: Opptil DN5000 – ideell for varmevekslere og store kar

Komplekse former: Kan produseres i sirkulære, ovale og rektangulære former

Sammenlignings- og utvalgsguide

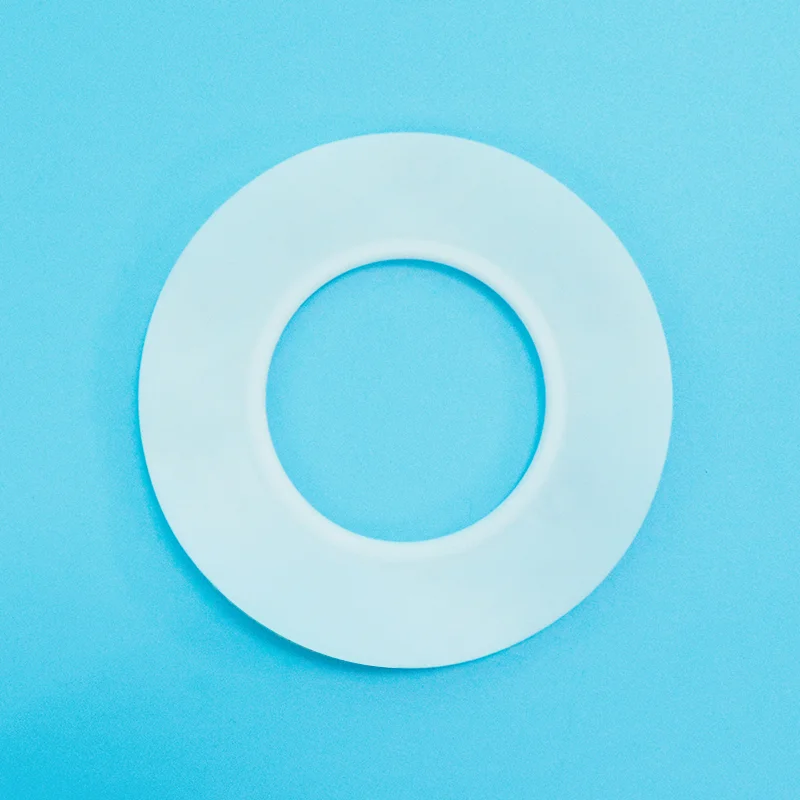

PTFE Metal Jacketed vs Spiral Wound vs Type C vs Solid PTFE

Hurtigvalgsguide

Primære applikasjoner

Tekniske spesifikasjoner

Metallbelagte PTFE-pakningsegenskaper

Tilgjengelige metallkjernealternativer

Kvalitetssikring

100 % Virgin PTFE Resin — jevn kvalitet, batch etter batch

Premium Metal Core — høystyrke, korrosjonsbestandige materialer

Full sporbarhet – materialsertifikater tilgjengelig på forespørsel

Custom Manufacturing — sirkulære, ovale og rektangulære former tilgjengelig

Stor diameter – opptil DN5000 (5 meter)

Ledetid — standardstørrelser 5–10 dager; tilpassede størrelser 10-20 dager avhengig av kompleksitet

Kasusstudie

På et fint kjemisk anlegg i Jiangsu var en glassforet polymerisasjonsreaktor utstyrt med et DN1200-kum i drift under krevende termiske syklusforhold, med en temperatursyklus mellom omgivelsestemperatur og 200 ℃ hver dag.

Selv om solide PTFE-pakninger ga utmerket kjemisk motstand, forårsaket deres mangel på strukturell forsterkning krypedeformasjon, spenningsavslapping og redusert tetningstrykk under gjentatt termisk sykling. Som et resultat oppsto lekkasje etter omtrent en måneds drift, noe som påvirket produksjonskontinuiteten.

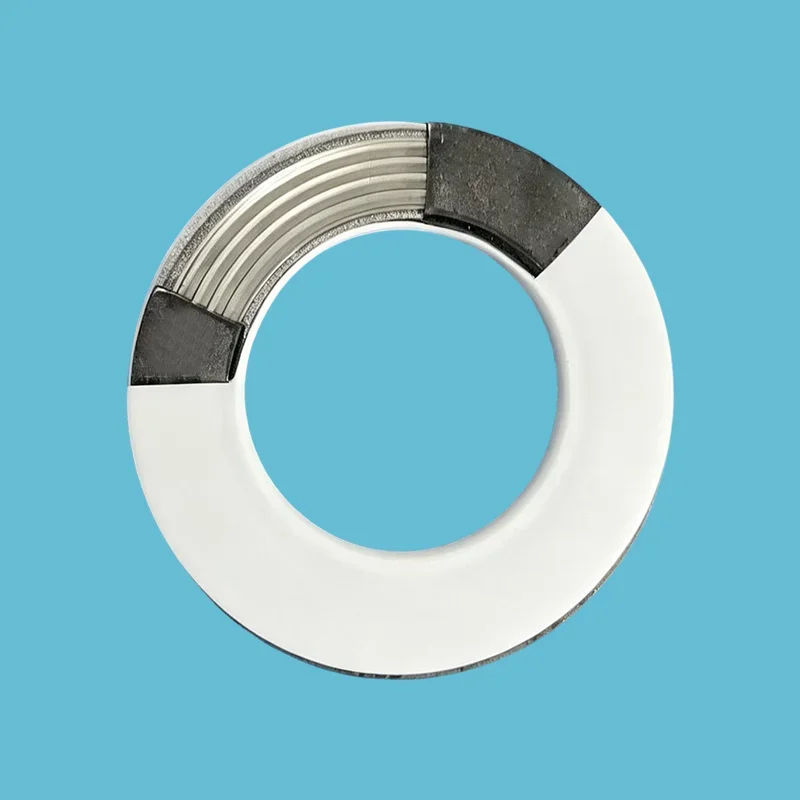

For å overvinne utfordringene med høytemperatursykling og forseglingskravene til glassforet utstyr, ble PTFE-innkapslede pakninger med 304 rustfrie korrugerte kjerner installert som en erstatningsløsning. PTFE-innkapslingslaget gir enestående kjemisk motstand, mens den korrugerte kjernen i rustfritt stål forbedrer mekanisk styrke, gjenvinningsytelse og motstand mot termisk syklus.

Etter utskifting ble pakningens levetid forlenget fra rundt 1 måned til 10 måneder, noe som reduserte vedlikeholdsfrekvensen betydelig og forbedret polymerisasjonsreaktorens langsiktige pålitelighet.

FAQ

Spørsmål: Metallbelagt PTFE-pakning kontra spiralviklet pakning, hvilken bør jeg velge?

A: Begge håndterer høyt trykk og høy temperatur, men de tjener forskjellige bruksområder.

Metallkledd PTFE-pakning: en solid metallkjerne helt eller delvis dekket av PTFE. Best for kjemiske tjenester der PTFE kjemisk motstand er nødvendig, varmevekslere, flenser med stor diameter (opptil DN5000) og komplekse former (sirkulære, ovale, rektangulære).

Spiralviklet pakning: V-formede metallviklinger med fyllstoff (grafitt/PTFE) mellom dem. Best for høytrykk, høy temperatur, damp og standard ASME-flensapplikasjoner opp til DN1500.

Rask regel:

Kjemisk service, stor diameter, komplekse former → Metallmantel.

Høytrykk, høy temperatur, damp, standard flenser → Spiralviklet.

Spørsmål: Hvilken temperatur og trykk kan metallkledde PTFE-pakninger håndtere?

EN: Temperatur: Opptil +700°C avhengig av metallkjernematerialet, 304/316 SS opp til +530°C, karbonstål opp til +300°C, og Hastelloy/Inconel opp til +700°C.

Trykk: Opptil 100 MPa (100 bar).

Kjemisk: pH 0-14 universell motstand (PTFE-deksel).

Hovedforskjellen fra standard PTFE-pakninger: Metallkjernen muliggjør langt høyere temperatur- og trykkevne, noe som gjør dem til det foretrukne valget for varmevekslere og høytrykksbeholdere.

Størrelsesevne: Opptil DN5000 (5 meter), betydelig større enn spiralviklede pakninger som vanligvis er begrenset til DN1500.

Spørsmål: Hva er begrensningene og hva er de vanligste feilene?

EN: Temperatur: Opptil +280°C (avhengig av metallkjerne).

Trykk: Opptil 100 MPa.

Kjemisk: pH 0-14, PTFE-kappe gir universell motstand, men metallkjernen kan korrodere hvis PTFE-kappen blir skadet.

Tre vanlige feil:

(1) Bruk av metallkappede pakninger i applikasjoner der PTFE-kappen ikke er kompatibel: PTFE er ikke kompatibel med smeltede alkalimetaller eller elementært fluor ved høye temperaturer.

(2) Overstramming: mens metallkjernen er sterk, kan overdreven kompresjon skade PTFE-kappen; bruk kontrollert dreiemoment.

(3) Feil valg av metallkjerne: velg riktig metallkjerne for temperaturen og mediet; karbonstål korroderer i saltvann, 316 SS håndterer sure miljøer bedre, titan er best for marine applikasjoner.

Vi inkluderer installasjonsspesifikasjoner med hver bestilling.
