A V-type fjær energisert tetninger utformet for å opprettholde pålitelig tetningsytelse når konvensjonelle elastomertetninger sliter med trykk, temperatur, kjemisk eksponering, lavhastighetsdrift eller lange perioder med inaktivitet. Dens V-formede tetningsprofil fungerer sammen med en intern fjærspenningsanordning for å opprettholde kontakten mot den parrende overflaten. Denne utformingen kan gi stabil tetningsytelse over et bredt spekter av industrielle driftsforhold.
Denne artikkelen forklarer hvordan V-Type fjærenergiserte tetninger fungerer, hvorfor fjærenergisering er viktig, hvordan materiale og fjærvalg påvirker levetiden, hvor disse tetningene ofte brukes, og hvordan man unngår vanlige installasjons- og driftsproblemer. Den gir også en praktisk sammenligningstabell og feilsøkingssjekkliste for ingeniører, vedlikeholdsteam, utstyrsprodusenter og industrielle kjøpere.

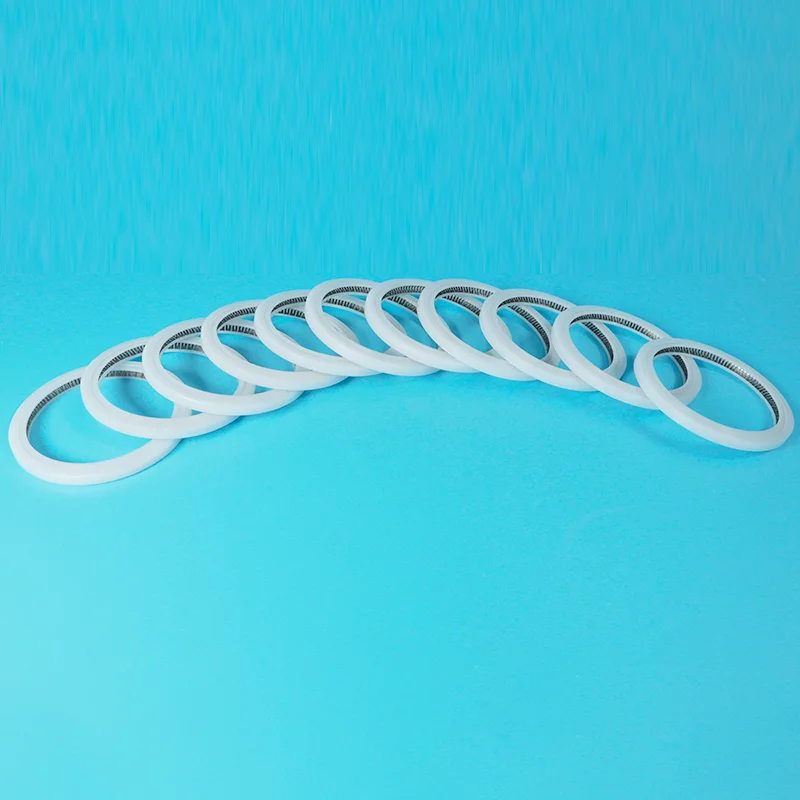

En V-Type Spring Energized Seal er en presisjonstetningskomponent som kombinerer en V-formet tetningsprofil med et fjærelement. Tetningen er typisk produsert av en høyytelsespolymer som PTFE eller en modifisert PTFE-forbindelse, mens fjæren gir kontinuerlig radiell eller aksial belastning mot tetningsoverflaten.
I motsetning til en konvensjonell elastomertetning som i stor grad er avhengig av sin egen elastisitet for å opprettholde tetningskontakt, bruker en fjæraktivert tetning en uavhengig aktiveringsmekanisme. Dette gjør designet spesielt nyttig når tetningsmaterialet har begrenset elastisitet eller når utstyret opererer under krevende termiske, kjemiske eller mekaniske forhold.
Den V-formede profilen kan også konstrueres for å kontrollere kontakttrykket og tilpasse spesifikke installasjonsgeometrier. Avhengig av applikasjonen kan tetningen være utformet for statisk tetning, frem- og tilbakegående bevegelse, roterende bevegelse eller spesialiserte trykkforhold.
Fjæren er et av de viktigste funksjonelle elementene i tetningssystemet. Når tetningen er installert, genererer fjæren en innledende kontaktkraft mellom tetningsleppen og motflaten. Denne kraften hjelper til med å lukke små hull og opprettholde kontakt før systemtrykket er fullt etablert.
Når internt systemtrykk øker, kan trykk virke på tetningsprofilen og forbedre kontaktkraften i tetningsområdet. Denne kombinasjonen av fjærkraft og systemtrykk gjør at tetningen opprettholder et stabilt tetningsgrensesnitt på tvers av skiftende driftsforhold.
Fjærkonfigurasjon bør velges i henhold til applikasjonen. Ulike fjærdesign kan gi forskjellige belastningsegenskaper, friksjonsadferd og motstand mot kjemiske eller termiske miljøer.
Geometrien til en V-Type Fjær Energized Seal påvirker direkte hvordan tetningskraften fordeles. En godt utformet profil kan skape kontrollert kontakt langs tetningsflaten uten å generere unødvendig friksjon.
Denne balansen er spesielt viktig i dynamiske applikasjoner. For høyt kontakttrykk kan øke friksjon og varmeutvikling, mens utilstrekkelig kontakttrykk kan føre til lekkasje. Den V-formede strukturen gir et nyttig grunnlag for å skreddersy tetningsprofilen til utstyrets driftskrav.
| Designfunksjon | Funksjonell rolle | Potensiell fordel |
|---|---|---|
| V-formet profil | Styrer tetningskontakt | Balansert tetningskraft |
| Fjærspenner | Opprettholder kontakttrykk | Forbedret lavtrykkstetning |
| Polymer jakke | Skiller mediet fra maskinvaren | Kjemisk motstand og temperaturbestandighet |
Fjæraktiverte tetninger velges ofte når en konvensjonell elastomertetning ikke kan gi den nødvendige kombinasjonen av kjemisk motstand, temperaturevne, lav friksjon og dimensjonsstabilitet.
PTFE-baserte materialer kan gi utmerket motstand mot mange aggressive kjemikalier og prosessvæsker.
Spesialiserte polymerforbindelser kan støtte applikasjoner som involverer forhøyede eller raskt skiftende temperaturer.
Riktig utvalgte PTFE-blandinger kan redusere friksjon og slitasje i dynamiske tetningssystemer.
Fjæren kompenserer for visse endringer i tetningskontakten ettersom tetningen virker over tid.
Disse fordelene betyr ikke at hver fjæraktiverte tetning er egnet for alle miljøer. Riktig materialvalg, spordesign, overflatefinish, trykkklassifisering, temperaturområde og installasjon er like viktig.
Materialvalg bør begynne med de faktiske driftsforholdene i stedet for forseglingsformen alene. Polymerkappen må tåle prosessmediet, temperatur, trykk, friksjon og forventet bevegelse.
| Materiale | Typisk styrke | Vanlige betraktninger |
|---|---|---|
| Virgin PTFE | Utmerket kjemisk motstand og lav friksjon | Kan kreve forsterkning for krevende slitasjeforhold |
| Karbonfylt PTFE | Forbedret slitasje og dimensjonsstabilitet | Sammensatte kompatibilitet bør kontrolleres nøye |
| Glassfylt PTFE | Forbedret kompresjon og slitasjeegenskaper | Kan øke slitasjen på parringsoverflaten i enkelte dynamiske systemer |
| PEEK-baserte forbindelser | Høy mekanisk ytelse og temperaturytelse | Høyere materialkostnader og applikasjonsspesifikk behandling |
Fjærmaterialet har også betydning. Rustfritt stål, korrosjonsbestandige legeringer og andre spesialiserte fjærmaterialer kan vurderes avhengig av det kjemiske miljøet, temperaturen og nødvendig utmattelsesbestandighet.
Å velge en tetning etter nominell størrelse alene er en av de vanligste årsakene til dårlig tetningsytelse. Ingeniører bør evaluere hele driftsmiljøet.
Kombinasjonen av polymerytelse og fjæraktivering gjør at V-Type Spring Energized Seals kan betjene et bredt spekter av industrielle applikasjoner.
I svært krevende bruksområder bør forseglingen valideres under representative driftsforhold i stedet for kun å velges fra en katalogbeskrivelse.
En konvensjonell elastomer O-ring kan være en økonomisk og svært effektiv løsning for mange bruksområder. Imidlertid blir fjærdrevne design attraktive når driftsforholdene overgår de praktiske egenskapene til standard elastomertetninger.
| Faktor | Konvensjonell elastomertetning | V-type fjær energisert tetning |
|---|---|---|
| Elastisitet | Stoler sterkt på elastomeregenskaper | Fjær gir ekstra energi |
| Kjemisk motstand | Avhenger sterkt av elastomertype | Kan være utmerket med egnede PTFE-forbindelser |
| Friksjon | Varierer med materiale og smøring | Kan være lav med passende polymerforbindelser |
| Temperatur evne | Materialavhengig | Polymeralternativer med høy temperatur er tilgjengelige |
| Designfleksibilitet | Standardprofiler er allment tilgjengelige | Profiler, materialer og fjærer kan være applikasjonsspesifikke |
Selv en høykvalitets V-Type Spring Energized Seal kan svikte for tidlig hvis installasjonsprosessen skader tetningsleppen eller setter tetningen under uegnet mekanisk påkjenning.
For dynamisk utstyr er akselens eller boreoverflatens tilstand spesielt viktig. Riper, overdreven ruhet, skarpe maskineringsmerker eller forurensning kan skape lekkasjebaner og fremskynde tetningsslitasje.
| Problem | Mulig årsak | Anbefalt sjekk |
|---|---|---|
| Lekkasje | Feil dimensjoner, skadet leppe, utilstrekkelig energitilførsel | Sjekk spor, tetningsprofil, fjær og montering |
| Høy friksjon | For stor kontaktkraft, dårlig smøring, uegnet materiale | Gjennomgå fjærbelastning, materiale, hastighet og overflatefinish |
| Rask slitasje | Grov parrende overflate eller slipende medier | Inspiser overflatens tilstand og materialkompatibilitet |
| Ekstrusjonsskader | Overdreven klaring eller trykk | Gjennomgå trykk, gap, reservedesign og forseglingsmateriale |
| Forseglingsdeformasjon | Feil installasjon eller temperatureksponering | Inspiser monteringsprosedyre og termiske forhold |
Å velge leverandør handler om mer enn å sammenligne enhetspriser. En pålitelig tetningspartner bør være i stand til å forstå applikasjonen, anbefale passende materialer, opprettholde dimensjonskonsistens og gi teknisk støtte når problemer oppstår.
Ningbo Taifno PTFE Plastic Products Co., Ltd.fokuserer på PTFE-baserte tetnings- og plastprodukter og kan tilby applikasjonsorienterte løsninger for kunder som trenger tilpassede tetningskomponenter. For industrielle kjøpere kan det å jobbe direkte med en produsent forenkle kommunikasjonen om materialer, dimensjoner, profiler og produksjonskrav.
Hva er hovedfunksjonen til en V-type fjærforseglet tetning?
Dens primære funksjon er å opprettholde et kontrollert forseglingsgrensesnitt mellom to sammenfallende overflater. Polymerkappen gir tetningsbarrieren mens fjæren leverer kontinuerlig energigivende kraft.
Er V-type fjærforsynte tetninger egnet for dynamiske applikasjoner?
Ja. Avhengig av profil, materiale, fjærkonfigurasjon, hastighet, trykk og overflatetilstand, kan de utformes for frem- og tilbakegående eller roterende applikasjoner.
Hvorfor brukes PTFE vanligvis for fjæraktiverte tetninger?
PTFE gir lav friksjon og sterk motstand mot mange kjemikalier. Ulike PTFE-forbindelser kan også konstrueres for å forbedre slitestyrke, stivhet og dimensjonsstabilitet.
Kan en V-Type Fjær Energized Seal tilpasses?
Ja. Tilpasning kan inkludere dimensjoner, tetningsprofil, polymerblanding, fjærmateriale, fjærkonfigurasjon og andre applikasjonsspesifikke krav.
Hvilken informasjon bør jeg oppgi når jeg ber om et segltilbud?
Oppgi tetningsdimensjoner, spordimensjoner hvis tilgjengelig, driftstrykk, temperatur, bevegelsestype og hastighet, tetningsmedium, aksel- eller boringsmateriale, overflatefinish og forventede serviceforhold. Tegninger eller eksisterende tetningsprøver kan også gjøre utvelgelsesprosessen mer nøyaktig.
Hva er den vanligste årsaken til for tidlig forseglingssvikt?
For tidlig feil kan skyldes feil dimensjonering, inkompatible materialer, overdreven klaring, dårlig overflatefinish, feil installasjon, uegnet fjærbelastning eller driftsforhold utenfor designområdet.
En V-Type Spring Energized Seal kan være en svært effektiv løsning når en applikasjon krever kontrollert tetningskraft, lav friksjon, kjemisk motstand, temperaturbestandighet og pålitelig ytelse under skiftende driftsforhold. Dens V-formede tetningsprofil og fjærkraftverk jobber sammen for å opprettholde kontakten samtidig som den imøtekommer begrensningene til mindre elastiske tetningsmaterialer.
Selve tetningen er imidlertid bare en del av det komplette tetningssystemet. Riktig materialvalg, fjærkonfigurasjon, sporgeometri, trykk, temperatur, overflatefinish, klaring, installasjon og driftshastighet påvirker alle sluttytelsen.
For utstyrsprodusenter, vedlikeholdsteam, distributører og industrielle kjøpere bør valg av riktig V-Type fjærforseglet tetning derfor begynne med applikasjonskravene i stedet for bare å velge en standardstørrelse. En teknisk erfaren produsent kan hjelpe til med å gjøre disse driftsparametrene til en praktisk tetningsløsning.
Ningbo Taifno PTFE Plastic Products Co., Ltd.kan støtte kunder som leter etter PTFE-tetningsløsninger, tilpassede dimensjoner og applikasjonsspesifikke krav. Del din tegning, dimensjoner, driftstrykk, temperatur, medium og bevegelsesforhold med teamet vårt for å diskutere en passende løsning.
Kontakt ossi dag for å diskutere kravene til V-Type Spring Energized Seal.
