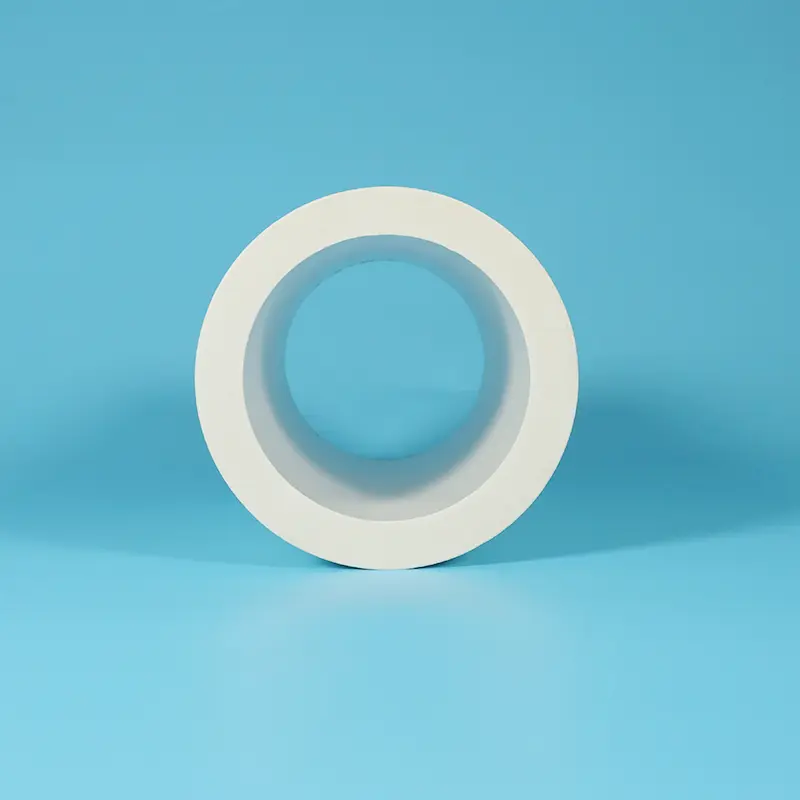

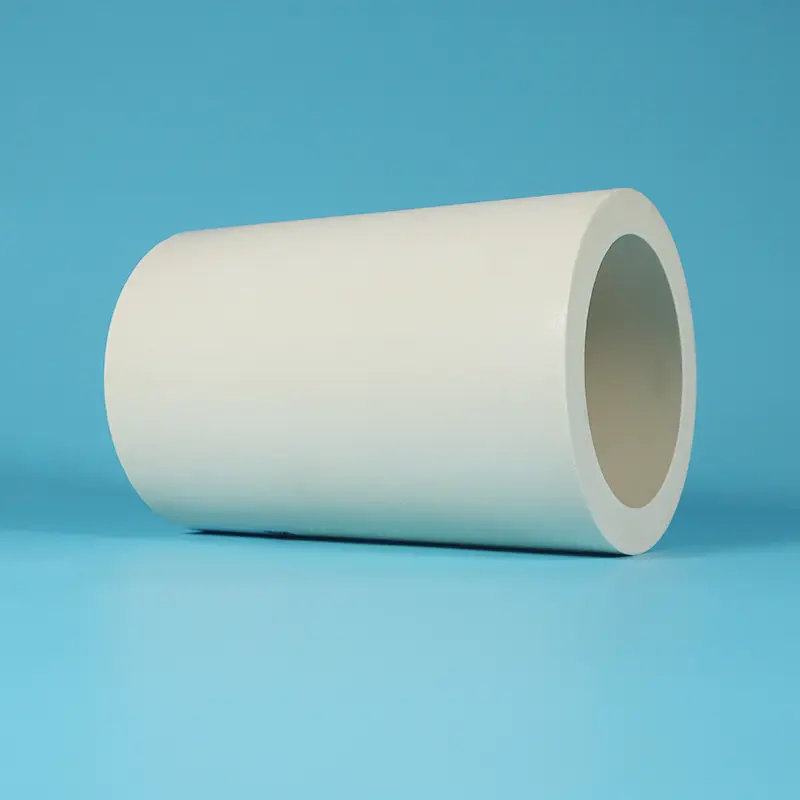

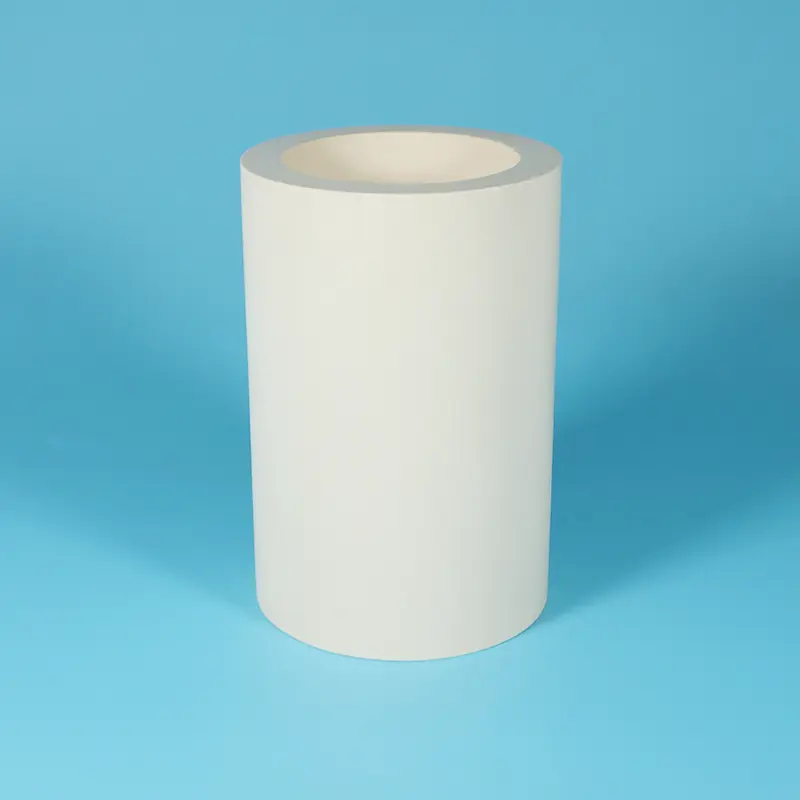

PEEK-foret PTFE komposittrør

PEEK-foret PTFE-komposittrør er et PTFE-rør som den ytre matrisen med en PEEK (Polyether Ether Ketone) foring festet til den indre veggen. Som en profesjonell fabrikk i Kina kan Taifno tilby dette produktet.

PEEK er en semi-krystallinsk termoplastisk ingeniørplast med en glasstemperatur på 143°C, smeltepunkt på 343°C og kontinuerlig brukstemperatur opp til 250°C. Den tilbyr eksepsjonell hydrolysemotstand (tåler 300°C høytrykksdamp), kjemisk motstand (oppløselig kun i konsentrert svovelsyre), utmerket slitestyrke og en ekstremt lav friksjonskoeffisient.

PEEK-foringen kommer i direkte kontakt med det transporterte mediet, og gir slitestyrke og lavfriksjonsfunksjonalitet; det ytre laget av PTFE beskytter mot det ytre kjemiske miljøet, og gir total korrosjonsbeskyttelse.

Spesifikasjon: Total tetthet 2,0-2,2 g/cm³, PEEK liner hardhet Shore D 85-90, kontinuerlig brukstemperatur -100°C til +250°C, PEEK friksjonskoeffisient 0,15-0,35 (selvsmørende), kjemisk motstand motstår praktisk talt alle medier (unntatt konsentrert svovelsyre).

Slik velger du:

PPL-fylt PTFE-rør → Homogent modifisert materiale, høy temperatur + korrosjonsbestandighet + selvsmøring

PEEK-foret PTFE komposittrør → Komposittstruktur, indre lag for slitestyrke og lav friksjon + ytre lag for kjemisk motstand

Valgregel: Høyslitasje eller ekstremt lavfriksjonsmedier inne i røret + kjemisk korrosjonseksponering utenfor røret → PEEK-foret PTFE komposittrør

Design av sammensatt struktur

PEEK Liner

Slitasjebestandig væskekontaktlag med lav friksjon og høy kapasitet

PEEK (Polyether Ether Ketone) er en semi-krystallinsk termoplastisk ingeniørplast kjent for sin eksepsjonelle kombinasjon av egenskaper:

① Ekstremt lav friksjonskoeffisient

Friksjonskoeffisient så lav som 0,15-0,35 (under selvsmørende forhold)

Overlegen de fleste ingeniørplaster, nærmer seg PTFEs smøreytelse

Ideell for væskeoverføring med høy hastighet og høy skjærkraft, reduserer trykkfall og energitap

② Utmerket slitestyrke

Slitestyrken er langt bedre enn PTFE og PPL

Opprettholder eksepsjonell slitestyrke selv i høyhastighetsmedier som inneholder faste partikler

Forlenger rørets levetid betydelig, reduserer slitasjelekkasje forårsaket av partikkelerosjon

③ Høy lastekapasitet

Strekkstyrke 90-100 MPa (langt over PTFEs 20-30 MPa)

Bøyestyrke 165 MPa, bøyemodul 4,1 GPa

Tåler høytrykks væskepåvirkning uten deformasjon, egnet for høytrykks hydraulikk- og væskeoverføringssystemer

④ Utmerket høytemperaturmotstand

Glassovergangstemperatur 143°C

Smeltepunkt 343°C

Kontinuerlig servicetemperatur opp til 250°C (sammenlignbar med PTFEs 260°C)

Eksepsjonell hydrolysemotstand, tåler 300°C høytrykksdamp uten nedbrytning

⑤ Enestående kjemisk motstand

Løselig kun i konsentrert svovelsyre

Motstår sterke syrer (fortynnet svovelsyre, saltsyre, salpetersyre), sterke alkalier, organiske løsningsmidler, oljer og hydrokarboner

Kombinert med PTFE ytre lags korrosjonsbeskyttelse, dobbel barriere forsvar

Ytre lag av PTFE

Kjemisk barriere og anti-stick-lag

Det ytre laget av PTFE gir:

Overlegen kjemisk korrosjonsbestandighet: pH 0-14, motstår praktisk talt alle kjemikalier

Ikke-klebende egenskaper: forhindrer ekstern forurensningsvedheft, lett å rengjøre

Elektrisk isolasjon: utmerkede dielektriske egenskaper

Beskytter PEEK-foringen mot eksternt kjemisk angrep

Synergistisk effekt av den sammensatte strukturen

Denne "sterke innvendige, motstandsdyktige utsiden" komposittstrukturen overvinner ytelsesbegrensningene til enkeltmaterialer:

PTFE-rør utilstrekkelig trykkkapasitet → PEEK-foring gir strukturell styrke

PEEK-rør dårligere kjemisk motstand mot PTFE → PTFE ytre lag gir korrosjonsisolasjon

Virgin PTFE-innervegg sårbar for partikkelerosjon → PEEK-foring motstår slitasje og erosjon

Tekniske spesifikasjoner

Samlet rørytelse

PEEK Liner Ytelse

Ytelse av PTFE ytre lag

Note: Verdiene over er typiske laboratoriedata. Faktisk ytelse kan variere avhengig av foringstykkelsesforhold, komposittprosess og påføringsforhold. Egendefinerte foringstykkelsesforhold er tilgjengelig på forespørsel.

Tilgjengelige skjemaer

Hvorfor velge PEEK-foret PTFE-komposittrør?

1. Ekstremt lav indre veggfriksjon

PEEK-foringens friksjonskoeffisient er så lav som 0,15-0,35 (selvsmørende), langt lavere enn metallrørets indre vegger. Ved transport av medier med høy viskositet eller høy hastighet reduseres trykkfallet betydelig, og energiforbruket til pumpen reduseres. Ideell for langdistanse væskeoverføring og fine kjemiske rør.

2. Ultra-høy slitestyrke på indre vegg

Ved transport av abrasive medier som inneholder faste partikler, slurryer, katalysatorer og lignende materialer, slites jomfruelige PTFE-rørs indre vegger lett av erosjon, noe som fører til lekkasje og hyppig utskifting. PEEK-foringens slitestyrke er langt overlegen PTFE, noe som forlenger rørets levetid betydelig og reduserer vedlikeholds- og utskiftningsfrekvensen.

3. Ytre PTFE-lag gir fullstendig kjemisk beskyttelse

Det ytre laget av PTFE motstår sterke syrer, sterke alkalier og organiske løsemidler, full pH 0-14 dekning. Selv når røret utvendig er utsatt for etsende kjemiske miljøer (som syretåke eller kjemiske sprut), gir det ytre laget av PTFE effektiv beskyttelse, og beskytter PEEK-foringen mot ytre angrep.

Det forhindrer også eksterne urenheter fra å trenge inn og forurense de interne media.

4. Anti-Permeation Ytelse

PEEK tilbyr utmerkede anti-permeasjonsegenskaper, som effektivt blokkerer gass- og væskegjennomtrengning. Kombinert med det ytre PTFE-lagets lave permeabilitet, overgår komposittrørets generelle anti-permeasjonsytelse den til virgin PTFE-rør. Ideell for medier med høy renhet, flyktige kjemikalier og gassoverføring.

5. Høy temperatur og høytrykksstabilitet

PEEK-foringen tåler 250°C kontinuerlig brukstemperatur og høytrykkspåvirkninger, mens det ytre laget av PTFE tåler 260°C. Komposittrøret motstår deformasjon, delaminering og avskalling under høye temperaturer og høytrykksforhold, og overgår kryp- og trykkbegrensningene til jomfruelige PTFE-rør.

6. Glatt indre overflate

PEEK-foringens glatte overflate motstår medievedheft, og forbedrer effektiviteten CIP (Clean-in-Place) og SIP (Sterilize-in-Place).

Egnet for farmasøytisk, mat, kjemisk industri med høy renhet og andre industrier med strenge krav til renslighet.

PEEK-foret PTFE komposittrør vs. andre PTFE-baserte rør

Regler for hurtigvalg:

Partikkelladet eller høyhastighetsmedier innvendig + kjemisk korrosjon utvendig + lavfriksjons indre vegg nødvendig → PEEK-foret PTFE-komposittrør

Partikkelfrie medier inne + kun korrosjonsbestandighet → Virgin PTFE-rør (lavere kostnad)

Pakninger/lager (ikke rør) + høy temperatur + korrosjon → PPL-fylt rør

Mekaniske tetninger (ikke rør) + tung belastning + ingen korrosjon → Bronse+MoS₂-fylt rør

Søknader

Kjemisk kompatibilitet

PEEK Liner Kjemisk kompatibilitet

Kjemisk kompatibilitet for ytre PTFE-lag

Samlet konklusjon

Den kjemiske kompatibiliteten til PEEK-forede PTFE-komposittrør dekker de aller fleste industrielle medier. Det eneste vesentlige unntaket er konsentrert svovelsyre (PEEK er ikke motstandsdyktig), hvis konsentrert svovelsyreoverføring er nødvendig, vurder jomfruelige PTFE-rør eller PPL-fylte rør.

For ytre miljøer motstår det ytre laget av PTFE praktisk talt all kjemisk korrosjon, slik at komposittrøret kan graves direkte ned under jorden eller utsettes for kjemiske sprutmiljøer.

Kvalitetssikring

100 % Virgin PTFE og PEEK-harpikser:ingen resirkulert materiale, ingen omsliping

Høykvalitets PEEK Liner:importerte eller innenlandske høykvalitets PEEK-råvarer tilgjengelig

Avansert komposittprosess:sterk binding mellom foring og ytre lag — ingen delaminering, ingen avskalling

Tilpassbar foringstykkelse:skreddersydd for trykk, slitasje og kostnadskrav

Full sporbarhet:materialsertifikater tilgjengelig på forespørsel

Presisjon dimensjonskontroll:tette ID/OD-toleranser sikrer installasjonskompatibilitet

Ledetid:standardstørrelser på lager (48-72 timer); tilpassede størrelser 7-15 dager

FAQ

Spørsmål: Hva er forskjellen mellom et PEEK-foret PTFE-komposittrør og et PPL-fylt PTFE-rør? Hvilken bør jeg velge?

A: De viktigste forskjellene er produktform og søknadsscenario.

Regler for hurtigvalg:

Transport av partikkelfylte medier, oppslemminger, høyhastighetsvæsker gjennom rør → PEEK-foret komposittrør

Ventiltetninger, stempelringer, føringsringer (ikke rør) → PPL-fylt rør (evne med høyere temperatur)

Ekstremt høy slitasje inne i røret + kjemisk korrosjon utvendig → PEEK Lined Composite Tube

Bunnlinjen: PEEK-foret komposittrør er designet for "rørføring", spesifikt adresserer indre veggslitasje og friksjonsproblemer ved væskeoverføring.

PPL-fylt rør er designet for "tetning", spesifikt rettet mot høytemperatur + korrosiv forsegling og selvsmøring.

Spørsmål: Hvilket trykk tåler PEEK-foret PTFE-komposittrør? Vil det delaminere eller flasse?

A: Trykkkapasiteten til PEEK-forede PTFE-komposittrør avhenger av foringstykkelse og komposittprosesskvalitet.

Standard spesifikasjoner: Tåler medium til høyt trykk væskeoverføring (nøyaktig trykk avhenger av diameter, veggtykkelse og foringstykkelse, kontakt oss med dine driftsparametre for evaluering)

Anti-delamineringsdesign: Vi bruker spesialiserte komposittprosesser som skaper kjemisk binding og mekanisk sammenlåsing ved PEEK/PTFE-grensesnittet, bindingsstyrken overgår langt vanlig fysisk laminering

Termisk ekspansjonsmatching: PEEK og PTFE har sammenlignbare termiske ekspansjonskoeffisienter (PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), og minimerer risikoen for delaminering fra differensiell termisk ekspansjon over temperaturområdet

Anbefalt driftsområde: Ingen delaminering eller avskalling under normale forhold innenfor -100°C til +250°C kontinuerlig bruk

Anbefaling: For ekstremt høyt trykk eller alvorlige termiske syklusforhold, vennligst oppgi detaljerte parametere, teamet vårt kan utføre tilpassede evalueringer og prosessoptimalisering.

Spørsmål: Hvor tykk kan PEEK-foringen være? Er en tykkere liner alltid bedre?

A: PEEK liner tykkelse varierer vanligvis fra 0,5-3,0 mm. Den optimale tykkelsen avhenger av følgende faktorer:

Designfilosofi: Komposittrøret er ikke "jo tykkere, jo bedre." For stor foringstykkelse øker veggstivheten, reduserer fleksibiliteten og øker kostnadene (PEEK er langt dyrere enn PTFE).

Komposittstrukturen tar sikte på "optimal kombinasjon av indre og ytre materialegenskaper", foringen trenger kun å tilfredsstille slitestyrke og lavfriksjonskrav, mens det ytre laget gir strukturell støtte og kjemisk beskyttelse.

Bestemmende faktorer for tykkelse:

Mediaslipeevne (partikkelkonsentrasjon, strømningshastighet)

Systemets driftstrykk

Rør diameter

Temperaturkrav

Anbefaling: Gi dine spesifikke driftsforhold (medietype, partikkelinnhold, strømningshastighet, trykk, temperatur), teamet vårt vil anbefale den optimale foringstykkelsen for å møte ytelseskravene samtidig som de hjelper til med å kontrollere kostnadene.

Spørsmål: Hva er friksjonskoeffisienten til det PEEK-forede komposittrørets indre vegg? Hvor mye trykkfall kan det redusere?

A: PEEK-foringen har en friksjonskoeffisient på 0,15-0,35 (under selvsmørende forhold).

Trykkfallssammenligning (teknisk estimat):

Ved samme diameter og strømningshastighet er friksjonsmotstandskoeffisienten til PEEK-foringen betydelig lavere enn rør av rustfritt stål og karbonstål (stålfriksjonskoeffisient er omtrent 0,5-0,8)

Sammenlignet med jomfruelige PTFE-rør (friksjonskoeffisient 0,04-0,10) har PEEK-foring en litt høyere friksjonskoeffisient, men PEEKs fordel ligger i slitestyrke og trykkkapasitet, ved høyslitasje-medieoverføring utvikler PTFE-rørvegger raskt spor fra erosjon, overflateruheten øker dramatisk, og det faktiske trykkfallet øker raskt. PEEK liner opprettholder en jevn overflate på lang sikt, og gir mer stabilt og lavere trykkfall over hele livssyklusen

Anbefaling: For langdistanseoverføringer eller høyhastighetsapplikasjoner er PEEK-foringens langsiktige trykkfallsfordel spesielt betydelig – noe som reduserer pumpeenergikostnadene betydelig.

Spørsmål: Kan PEEK-forede komposittrør brukes til konsentrert svovelsyreoverføring?

A: ❌ Nei.

PEEK er løselig bare i konsentrert svovelsyre, det vil raskt løse seg opp og svikte i miljøer med konsentrert svovelsyre. Mens det ytre laget av PTFE motstår konsentrert svovelsyre, kommer PEEK-foringen direkte i kontakt med media og tåler ikke korrosjon av konsentrert svovelsyre.

Alternativer:

Overføring av konsentrert svovelsyre → Velg Virgin PTFE Tube (virgin PTFE motstår konsentrert svovelsyre)

Eller velg PPL-fylt PTFE-rør (både PPL og PTFE motstår konsentrert svovelsyre)

Andre medier:Bortsett fra konsentrert svovelsyre, tåler PEEK liner fortynnet svovelsyre, saltsyre, salpetersyre, sterke alkalier, organiske løsningsmidler, oljer, hydrokarboner, høytemperaturdamp og mer.

Spørsmål: Hva er hovedbegrensningene til PEEK-forede PTFE-komposittrør?

EN:

Temperaturgrense: Kontinuerlig service 250°C, lavere enn PPL-fylt rørs 260°C. For høyere temperaturkrav, vurder PPL-fylt rør

Inkompatibilitet med konsentrert svovelsyre: PEEK løses opp i konsentrert svovelsyre, for overføring av konsentrert svovelsyre, velg virgin PTFE-rør eller PPL-fylt rør

Koste: PEEK-råmaterialet er dyrt, noe som gjør komposittrør dyrere enn virgin PTFE-rør og PPL-fylte rør.

I applikasjoner som krever mye slitasje og høy korrosjon, gir den betydelig lengre levetiden sammenlignet med nye PTFE-rør betydelig lavere totale eierkostnader (TCO)

Noe høyere friksjonskoeffisient enn PTFE: For applikasjoner med ultralav friksjon (som presisjonsinstrumentrør) uten slitasje, kan jomfruelige PTFE-rør være mer egnet

Rask beslutningsregel:

Trenger slitestyrke + lav friksjon + korrosjonsmotstand for væskeoverføringsrør → PEEK-foret komposittrør er den optimale løsningen.

Statiske tetninger eller slitasjefrie rør → virgin PTFE-rør er mer kostnadseffektive.

Ultrahøy temperatur (>250°C) + korrosjonsapplikasjoner → PPL-fylt rør er mer egnet.
