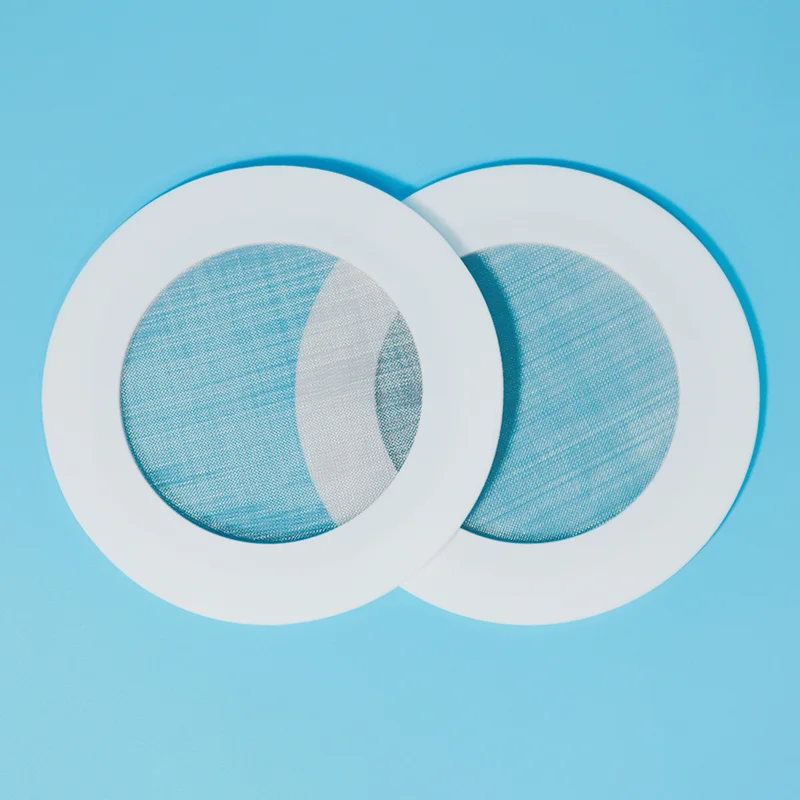

Metal Mesh forsterket PTFE-pakning

Metal Mesh-forsterkede PTFE-pakninger gir overlegen strukturell styrke sammenlignet med standard PTFE-pakninger, med en trykkmotstand på opptil 6,4 MPa (64 bar); tilgjengelige mesh-spesifikasjoner varierer fra #40 til #200 (SUS316-materiale). Som en profesjonell produsent tilbyr Taifno også FDA-kompatible modeller som passer for mat- og farmasøytisk industri.

Vennligst oppgi flensdimensjoner og nettingspesifikasjoner, så gir vi et tilbud innen 24 timer.

Hva er en metallnettforsterket PTFE-pakning?

En metallnettforsterket PTFE-pakning er en sammensatt tetningskomponent som kombinerer et PTFE-forseglingselement med et rustfritt stålnett (SUS316) integrert i pakningsstrukturen. Metallnettet gir forsterkning mens PTFE gir kjemisk motstand og forsegling.

To primære konfigurasjoner:

Forsterket pakning (strukturell): metallnetting innebygd i PTFE-kroppen for å motstå kald flyt, redusere krypavslapping og forhindre utblåsning under høyt trykk

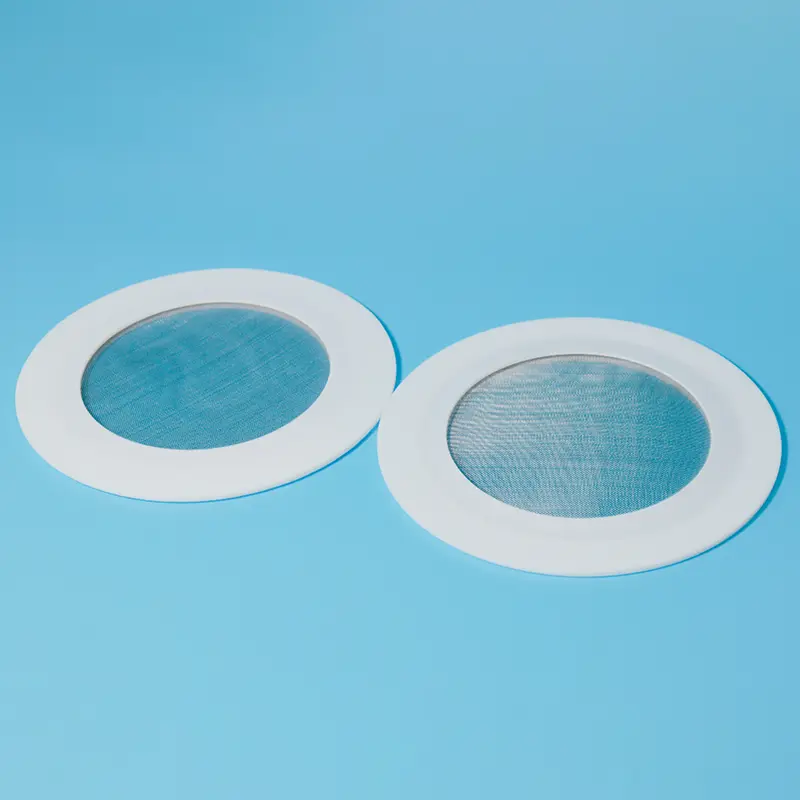

Silpakning (filter): metallnetting dekker boringen, og fungerer som en integrert sil for å fange opp partikler mens PTFE tetter flensen

Slik fungerer det:

PTFE-kropp: Gir universell kjemisk motstand (pH 0–14) og lavfriksjonstetning

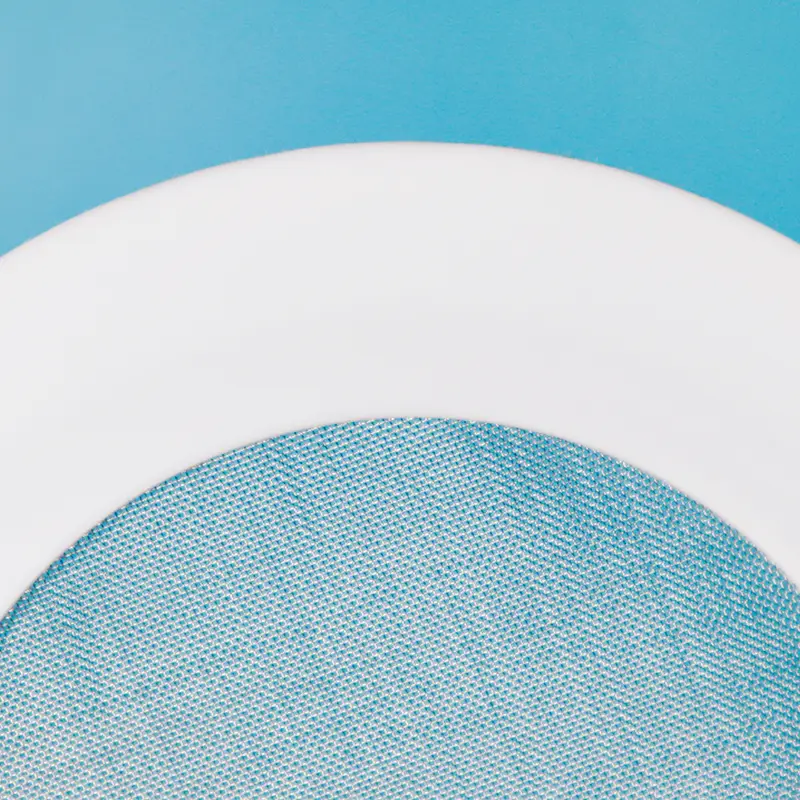

Metallnett (SUS316): Gir forsterkning, utblåsningsmotstand og filtrering

Homogen binding: PTFE smeltet rundt metallet under sintring – ingen lim, ingen delaminering

Viktige fordeler:

Forsterket design:reduserer kryp og kaldflyt, opprettholder boltemoment lenger

Utblåsningsbeskyttelse:metallforsterkning forhindrer pakningsekstrudering under høyt trykk

Integrert filtrering:fanger opp partikler uten separat sil

Forsegling med lavt dreiemoment:egnet for glassforede, FRP- og støpejernsflenser

Bred kjemisk kompatibilitet:PTFE håndterer pH 0-14, SUS316 mesh håndterer de fleste medier

FDA-kompatible karakterer tilgjengelig:mat og farmasøytiske applikasjoner

Allsidige mesh-alternativer:tilgjengelig fra #40 til #200 mesh (SUS316)

Begrensninger å være klar over:

Filternett krever periodisk inspeksjon: tilstopping kan forårsake trykkfall eller skade

Ikke for kontinuerlig tung filtrering: bruk en dedikert sil for tung lasting av faste stoffer

Sammenlignings- og utvalgsguide

Metal Mesh PTFE-pakning vs Metal Jacketed vs Standard PTFE

Hurtigvalgsguide

Veiledning for valg av maskestørrelse

Primære applikasjoner

Tekniske spesifikasjoner

Metallnettingsforsterket PTFE-pakningsegenskaper

Tilgjengelige størrelser

Kvalitetssikring

100 % Virgin PTFE Resin — jevn kvalitet, batch etter batch

SUS316 rustfritt stålnett – korrosjonsbestandig, matkvalitetsmateriale

Homogen binding — PTFE smeltet gjennom mesh-perforeringer — ingen delaminering

FDA-kompatible karakterer tilgjengelig — for mat, drikke og farmasøytiske applikasjoner

Full sporbarhet – materialsertifikater på forespørsel

Ledetid — standardstørrelser på lager (24–48 timer); tilpassede størrelser 7-15 dager

Kasusstudie

Ved en naturgassinnsamlingsstasjon i Nordvest-Kina hadde en 15 MPa høytrykksrørledning vært i drift under langvarig høytrykk, hyppige trykksvingninger og komplekse medieforhold. De originale spiralviklede pakningene led gradvis av korrosjon og tetningsdegradering forårsaket av kontinuerlig eksponering for korrosive medier og gjentatte trykksykluser, noe som skapte potensielle lekkasjerisikoer og påvirket sikker drift av rørledningssystemet.

For å møte disse utfordringene ble PTFE-pakninger forsterket med 316L nettinginnsatser av rustfritt stål installert som en erstatningsløsning. PTFE-forseglingslaget gir utmerket kjemisk motstand, mens 316L-nettforsterkningen i rustfritt stål forbedrer mekanisk styrke, trykkbestandighet og langsiktig tetningsstabilitet.

Etter utskifting har rørledningen drevet kontinuerlig i mer enn 2 år under varierende trykkforhold, og opprettholder pålitelig tetningsytelse med null lekkasje gjennom hele serviceperioden.

FAQ

Spørsmål: Hva er en metallnettforsterket PTFE-pakning, og når bør jeg bruke den?

A: En metallnettforsterket PTFE-pakning (også kjent som en silpakning PTFE eller forsterket PTFE-pakning) kombinerer PTFEs kjemiske motstand med nettforsterkning eller filtrering av rustfritt stål.

Bruk den forsterkede versjonen når du trenger krypemotstand og utblåsningsbeskyttelse, ved høytrykk, termisk sykling eller vakuumservice der standard PTFE vil deformeres.

Bruk silversjonen når du trenger å fjerne partikler fra væskestrømmen mens du forsegler flensen, eliminerer en separat sil, reduserer lekkasjepunkter og senker installasjonskostnadene.

Tilgjengelig i maskevidde fra #40 til #200 (SUS316) og FDA-kompatible kvaliteter.

Spørsmål: Hvilke maskestørrelser er tilgjengelige, og hvordan velger jeg den rette?

A: PTFE-pakninger med metallnett er vanligvis tilgjengelige i #40, #60, #100, #150 og #200 mesh (SUS316 rustfritt stål).

Utvalgsguide:

#40 (grov): store faste stoffer, slam, gruvedrift.

#60 (medium): generell industriell filtrering.

#100 (fint): kjemisk prosessering, moderat filtrering.

#150-#200 (veldig fin): farmasøytisk, høyrenhet, matapplikasjoner.

Høyere mesh gir finere filtrering, men høyere trykkfall. For tung lasting av faste stoffer, bruk en dedikert sil, pakningsnettet er for lett til moderat partikkelfjerning.

Trenger du hjelp til å velge riktig mesh? Kontakt oss med media, temperatur, trykk og partikkelstørrelse.

Spørsmål: Hva er grensene – og de vanligste feilene?

EN: Temperatur: -180°C til +200°C kontinuerlig service.

Trykk: Opptil 6,4 MPa (64 bar), avhenger av tykkelse og design.

Kjemisk: PTFE pH 0-14 — SUS316 mesh håndterer de fleste syrer, alkalier og løsemidler.

Tre vanlige feil:

(1) Bruk av silpakning for tung lasting av faste stoffer, netting tetter seg, trykk bygges opp og pakningen kan svikte. Bruk en dedikert sil for tunge faste stoffer.

(2) Valg av feil maskestørrelse: for fin forårsaker trykkfall; for grov slipper gjennom partikler.

(3) Ignorerer periodisk inspeksjon: filtre kan bli løse eller skadet over tid; inspisere regelmessig.
