I et kjemisk anlegg står en vedlikeholdstekniker overfor en lekker flens på et stort, uregelmessig formet fartøy. Flensen er ikke en standardstørrelse, og det er ingen ferdigkuttet pakning på lager. Tidligere ville dette ha betydd en kostbar og tidkrevende forsinkelse: bestilling av spesialtilpasset pakning, venting på levering og avstengning av prosessen til den kom. I dag strekker teknikeren seg etter en rull med utvidet PTFE-ledning. I løpet av minutter kuttes ledningen i lengde, vikles rundt flensen, og boltene strammes. Lekkasjen er tettet. Dette er kraften til utvidet PTFE-ledning: den lar en pakning dannes på stedet, nøyaktig hvor og når den er nødvendig. Det eliminerer behovet for et stort lager av ferdigkuttede pakninger og gir en universalløsning for flenser av enhver størrelse eller form.
Spørsmålet om hvordan utvidet PTFE-snor danner en pakning på stedet er et spørsmål om materialvitenskap og praktisk teknikk. Utvidet PTFE er et unikt materiale som er mykt, komprimerbart og svært tilpasningsdyktig. Når den komprimeres mellom to flensflater, flyter den inn i overflateuregelmessigheter og skaper en tett, pålitelig tetning. Snorformen gjør den enkel å håndtere og installere, selv på trange steder. Den kan kuttes med en kniv, vikles rundt flensen og skjøtes i endene med en enkel overlapping. Denne artikkelen vil forklare prosessen med å danne en pakning på stedet ved å bruke utvidet PTFE-ledning. Vi vil dekke egenskapene til materialet, trinn-for-trinn installasjonsprosedyren, de kritiske faktorene som bestemmer tetningsytelsen, og spesifikasjonene for vårUtvidede PTFE-produkterfra vår fabrikk på Ningbo Taifno PTFE Plastic Products Co., Ltd.

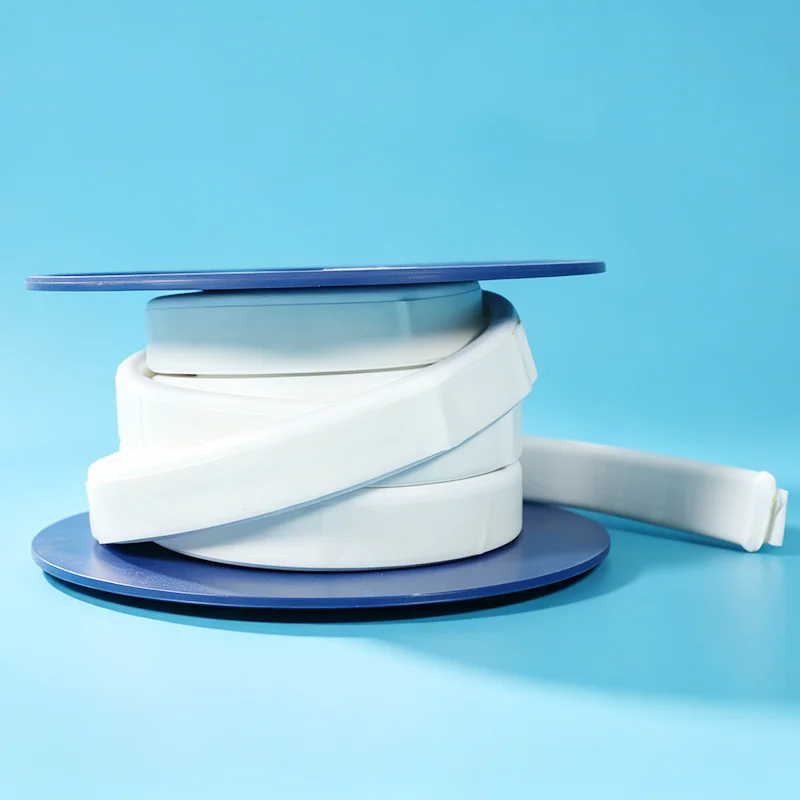

Ekspandert PTFE-snor er et tetningsmateriale laget av 100 % ren PTFE som har blitt utvidet gjennom en proprietær prosess. Utvidelsen skaper en mikroporøs struktur sammensatt av fine, sammenkoblede fibre. Denne strukturen gir materialet unike egenskaper: det er mykt, fleksibelt og svært komprimerbart. I motsetning til solid PTFE, som er stiv og vanskelig å tilpasse seg uregelmessige overflater, er ekspandert PTFE smidig og kan lett formes og komprimeres. Snorformen er vanligvis en rund eller firkantet profil som er tilgjengelig i en rekke diametre. Den leveres på en spole eller i en boks, noe som gjør den enkel å dispensere og kutte til ønsket lengde. Tabellen nedenfor oppsummerer nøkkelegenskapene til ekspandert PTFE-ledning som gjør den ideell for produksjon av pakninger på stedet.
| Eiendom | Beskrivelse | Fordel for produksjon av pakninger på stedet |
| Kjemisk treghet | Motstår praktisk talt alle kjemikalier | Kan brukes med aggressive medier |
| Temperaturområde | -200°C til +260°C | Egnet for ekstreme temperaturer |
| Komprimerbarhet | Svært komprimerbar og formbar | Tilpasser uregelmessige flensoverflater |
| Fleksibilitet | Myk og lett å håndtere | Kan vikles rundt hvilken som helst flensform |
| Krypemotstand | Lav kryp under belastning | Opprettholder tetningskraften over tid |
| Ikke-forurensende | Ren PTFE, ingen tilsetningsstoffer | Egnet for applikasjoner med mat, farmasøytisk og høy renhet |
PåNingbo Taifno PTFE Plastic Products Co., Ltd., vår fabrikk spesialiserer seg på produksjon av utvidede PTFE-produkter, inkludert ledning, tape, ark og fugemasse. Vi bruker en proprietær ekspansjonsprosess som produserer et jevnt, høykvalitetsmateriale med utmerkede tetningsegenskaper. Vår utvidede PTFE-ledning er tilgjengelig i en rekke størrelser og profiler for å passe til forskjellige flenskonfigurasjoner. Vi gir også teknisk støtte og veiledning om installasjon for å sikre at våre kunder oppnår best mulig tetteytelse.
Å danne en pakning på stedet ved hjelp av utvidet PTFE-ledning er en enkel prosess, men det krever omsorg og oppmerksomhet på detaljer for å sikre en pålitelig forsegling. Prosedyren kan deles inn i fem hovedtrinn: klargjøring, måling, skjæring, installasjon og tiltrekking. Det første trinnet er forberedelse. Flensoverflatene må være rene, tørre og fri for olje, fett og gammelt pakningsmateriale. Eventuell rust eller belegg bør fjernes med en stålbørste eller en skrape. Boltene bør inspiseres og smøres om nødvendig. Det andre trinnet er måling. Lengden på ledningen som kreves bestemmes av omkretsen av flensflaten. Det anbefales å legge til en liten mengde ekstra lengde for å tillate overlappingsfugen. Det tredje trinnet er kutting. Snoren klippes med en skarp kniv eller en saks. Kuttet skal være rent og firkantet. Det fjerde trinnet er installasjon. Snoren vikles rundt flensflaten, starter ved bolthullet og jobber rundt. Endene av ledningen overlappes med minst diameteren på ledningen. Det femte trinnet er innstramming. Boltene er strammet i et stjernemønster for å sikre jevn kompresjon av pakningen. Tabellen nedenfor oppsummerer trinnene.
| Skritt | Handling | Viktige hensyn |
| Preparat | Rengjør og inspiser flensoverflater | Fjern alt gammelt pakningsmateriale, olje og rusk |
| Mål | Mål omkretsen av flensflaten | Legg til 10-20 mm for overlappingsfugen |
| Kutting | Klipp ledningen til lengden | Bruk en skarp kniv; lag et rent, firkantet kutt |
| Installasjon | Vikle ledningen rundt flensflaten | Overlapp endene med minst én snordiameter |
| Stramming | Trekk til boltene i et stjernemønster | Stram gradvis og jevnt for å unngå overkomprimering |
På fabrikken vår gir vi detaljerte installasjonsinstruksjoner med våre utvidede PTFE-produkter. Vi tilbyr også opplæring og støtte på stedet for våre kunder for å sikre at deres vedlikeholdsteam kan danne pakninger riktig og pålitelig. Vårt mål er å gjøre pakningsprosessen på stedet så enkel og idiotsikker som mulig.
Tetningsytelsen til en pakning på stedet laget av utvidet PTFE-ledning avhenger av flere faktorer. Den første er kompresjonen av ledningen. Snoren må være komprimert nok til å fylle overflateujevnhetene på flensflatene og for å skape en kontinuerlig tetning. Imidlertid kan overkomprimering skade ledningen og redusere dens motstandskraft. Riktig kompresjon oppnås ved å velge riktig snordiameter for flensgapet og ved å stramme boltene til anbefalt tiltrekkingsmoment. Den andre faktoren er overlappingsleddet. Endene av ledningen må overlappes riktig for å sikre en kontinuerlig forsegling. Overlappingen bør minst være diameteren på ledningen, og den bør plasseres vekk fra boltehullene. Den tredje faktoren er flenstilstanden. Flensflatene må være rene, flate og fri for skader. Hvis flensen er skjev eller korrodert, kan det hende at pakningen ikke tetter ordentlig. Den fjerde faktoren er boltbelastningen. Boltene må strammes jevnt og til riktig moment for å sikre jevn kompresjon av pakningen. Tabellen nedenfor oppsummerer disse faktorene.
| Faktor | Innvirkning på tetningsytelse | Anbefaling |
| Ledningskompresjon | Utilstrekkelig: lekkasjer; overdreven: skade | Velg riktig diameter; stram til anbefalt tiltrekkingsmoment |
| Overlappskjøt | Dårlig overlapping: lekkasjebane | Overlapp med minst én ledningsdiameter |
| Flenstilstand | Rue eller skadede overflater: lekkasjebane | Rengjør og inspiser flensene før installasjon |
| Boltbelastning | Ujevn belastning: ujevn kompresjon | Trekk til i et stjernemønster til riktig moment |
| Temperatur | Termisk ekspansjon/sammentrekning påvirker kompresjonen | Velg ledningskvalitet for temperaturområde |
Hos Ningbo Taifno PTFE Plastic Products Co., Ltd., tilbyr fabrikken utvidet PTFE-ledning i en rekke tettheter og diametre for å passe til forskjellige flensforhold og kompresjonskrav. Vi gir også teknisk veiledning om riktig installasjonsprosedyre og anbefalt boltemoment. Vårt mål er å hjelpe våre kunder med å oppnå en pålitelig forsegling hver gang.
Ekspandert PTFE er ett av flere materialer som brukes til pakningsfremstilling på stedet. Andre vanlige materialer inkluderer komprimert fiberark, grafitttape og gummisnor. Hvert materiale har sine egne styrker og svakheter. Ekspandert PTFE er unik i sin kombinasjon av kjemisk treghet, temperaturbestandighet og komprimerbarhet. Det er mer kjemisk motstandsdyktig enn gummi og komprimert fiber, og det er mer komprimerbart og formbart enn grafitttape. Tabellen nedenfor sammenligner utvidet PTFE med andre vanlige pakningsmaterialer.
| Materiale | Kjemisk motstand | Temperaturområde | Komprimerbarhet | Formbarhet på stedet | Relativ kostnad |
| Utvidet PTFE | Glimrende | -200°C til +260°C | Glimrende | Glimrende | Høy |
| Komprimert fiberark | God | -100°C til +200°C | God | Moderat | Medium |
| Grafitt tape | Glimrende | -200°C til +450°C | Moderat | God | Middels-Høy |
| Gummisnor | Fattig | -40°C til +100°C | Glimrende | Glimrende | Lav |
På vår fabrikk produserer vi utvidede PTFE-produkter som er designet for å overgå konkurrerende materialer i de mest krevende bruksområdene. Vår utvidede PTFE-ledning er laget av 100 % ren PTFE og er fri for fyllstoffer eller tilsetningsstoffer som kan kompromittere dens kjemiske motstand eller renhet. Vi tilbyr også en rekke tettheter og profiler for å passe ulike tetningskrav. Vårt ingeniørteam kan hjelpe deg med å velge riktig materiale for din spesifikke applikasjon.
Nøkkelspesifikasjonene for utvidet PTFE-ledning inkluderer diameter, tetthet, strekkstyrke, temperaturområde og kjemisk motstand. Tabellen nedenfor gir et sammendrag av de typiske spesifikasjonene for vår utvidede PTFE-ledning.
| Spesifikasjon | Alternativer | Notater |
| Diameter | 3 mm, 5 mm, 6 mm, 8 mm, 10 mm, 12 mm, 15 mm | Andre størrelser tilgjengelig på forespørsel |
| Profil | Rund, firkantet | Square gir mer overflatekontakt |
| Tetthet | 0,6 - 1,0 g/cm³ | Lavere tetthet for mer komprimerbarhet |
| Strekkstyrke | > 10 MPa | Tilstrekkelig for håndtering og montering |
| Temperaturområde | -200°C til +260°C | Kontinuerlig service |
| Kjemisk motstand | pH 0 - 14 | Motstår praktisk talt alle kjemikalier |
| Standard lengde | 5 m, 10 m, 15 m per spole | Tilpassede lengder tilgjengelig |
Hos Taifno PTFE Plastic produserer fabrikken utvidet PTFE-ledning for å oppfylle disse spesifikasjonene og mer. Vi kan tilpasse diameter, tetthet og lengde for å passe dine spesifikke krav. Vårt kvalitetskontrollsystem inkluderer dimensjonal inspeksjon, tetthetsmåling og strekktesting for å sikre at hver snorsnelle oppfyller våre høye standarder.
Spørsmål 1: Hva er den maksimale temperaturen som utvidet PTFE-ledning tåler?
Svar: Utvidet PTFE-ledning tåler kontinuerlige driftstemperaturer fra -200°C til +260°C. For kortvarige utflukter tåler den temperaturer opp til 300°C. Ved temperaturer over 260°C kan materialet begynne å brytes ned, og tetningsytelsen kan bli kompromittert. For bruk over denne temperaturen kan et annet materiale, som grafitt, være nødvendig.
Spørsmål 2: Hvordan kobler jeg sammen endene av den utvidede PTFE-ledningen?
Svar: Endene av den utvidede PTFE-ledningen bør overlappes med minst diameteren på ledningen. Hvis du for eksempel bruker en 6 mm ledning, bør overlappingen være minst 6 mm. Overlappingen bør plasseres vekk fra boltehullene for å unngå å skape en lekkasjebane. Noen installatører foretrekker å avsmalne endene av ledningen for å skape en jevnere skjøt, men dette er ikke strengt tatt nødvendig for de fleste bruksområder.
Spørsmål 3: Kan utvidet PTFE-ledning gjenbrukes?
Svar: Utvidet PTFE-ledning anbefales generelt ikke for gjenbruk. Når ledningen har blitt komprimert, mister den noe av motstandskraften og kan ikke forsegle seg ordentlig hvis den brukes på nytt. For kritiske bruksområder er det alltid best å bruke ny ledning. Kostnaden for ledningen er lav sammenlignet med kostnaden for en lekkasje og tilhørende nedetid.
Spørsmål 4: Hva er forskjellen mellom utvidet PTFE-ledning og utvidet PTFE-tape?
Svar: Ekspandert PTFE-snor er et rundt eller firkantet profilmateriale som brukes til å danne pakninger for flenser. Utvidet PTFE-tape er et flatt, båndlignende materiale som brukes til trådforsegling og til å pakke rundt uregelmessige former. Begge er laget av det samme utvidede PTFE-materialet, men de brukes til forskjellige bruksområder. Ledningen er for pakningsfremstilling; tape er til gjengeforsegling og andre tetteoppgaver.
Spørsmål 5: Er utvidet PTFE-ledning egnet for mat- og farmasøytiske applikasjoner?
Svar: Ja, utvidet PTFE-ledning laget av 100 % ren PTFE er egnet for mat- og farmasøytiske bruksområder. Det er ikke-giftig, ikke-forurensende og motstandsdyktig mot rengjøringskjemikalier og steriliseringsprosesser som brukes i disse bransjene. Fabrikken vår kan tilby utvidet PTFE-snor av matvarekvalitet og farmasøytisk kvalitet som oppfyller de relevante regulatoriske kravene.
Utvidet PTFE-ledning er et allsidig og pålitelig materiale for å danne pakninger på stedet. Dens unike kombinasjon av kjemisk treghet, temperaturbestandighet og komprimerbarhet gjør den egnet for de mest krevende bruksområdene. Prosessen for produksjon av pakninger på stedet er enkel: klargjør flensen, mål og kutt ledningen, vikle den rundt flensen, overlapp endene og stram boltene. Med riktig teknikk og riktig materiale kan en lekkasjefri forsegling oppnås på få minutter. Hos Ningbo Taifno PTFE Plastic Products Co., Ltd., spesialiserer fabrikken vår i produksjon av utvidede PTFE-produkter, inkludert ledning, tape og ark. Vi er forpliktet til å gi våre kunder materialer av høy kvalitet og teknisk støtte for å sikre suksess med forseglingen.
Enten du er en vedlikeholdstekniker, en fabrikksjef eller en distributør, inviterer vi deg til å kontakte oss for å diskutere dine behov. Vi kan gi prøver, tekniske data og installasjonsveiledning. Vår forpliktelse til kvalitet og kundetilfredshet har gjort oss til en pålitelig partner for industrielle tetningsapplikasjoner over hele verden.
Kontakt Ningbo Taifno PTFE Plastic Products Co., Ltd. i dagfor å diskutere kravene til utvidede PTFE-produkter og finne ut hvordan ledningen vår kan forenkle pakningsfremstillingen på stedet.
-
