Forkuttede pakninger er ofte vanskelige å matche for uregelmessige flenser, skadede tetningsflater eller tilpasset utstyr. Utvidet PTFE-forseglingssnor gir et fleksibelt alternativ ved å tillate brukere å kutte den nødvendige lengden på stedet og danne en pakning direkte i henhold til tetningsområdet. Den myke utvidede strukturen tilpasser seg ru, groper og ujevne overflater samtidig som den opprettholder pålitelig tetning med lavt boltmoment.
Laget av ePTFE, leverer ledningen utmerket kjemisk motstand på tvers av pH 0–14 medier, med et temperaturområde på -196 °C til +200 °C og trykkkapasitet opp til 100 bar. Kontakt Taifno i dag for å få en rask forseglingsløsning for vedlikehold og ikke-standard applikasjoner.

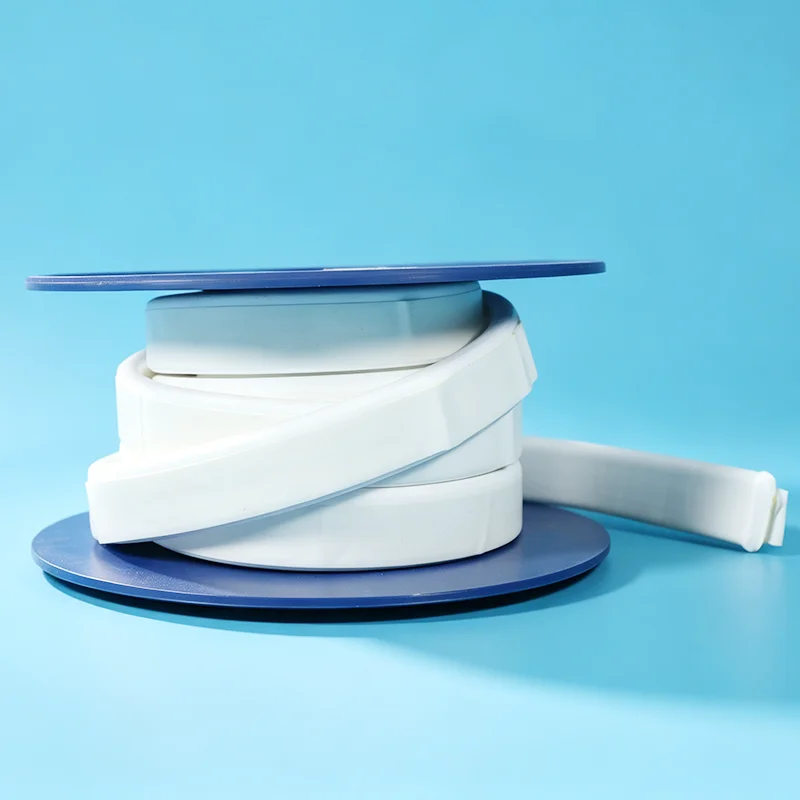

Expanded PTFE Sealing Cord er et kontinuerlig forseglingsmateriale produsert av 100 % ren PTFE-harpiks gjennom en ekspansjonsprosess. Den myke mikroporøse strukturen gir utmerket komprimerbarhet og fleksibilitet, slik at ledningen kan tilpasse seg uregelmessige tetningsområder, hull og komplekse flensgeometrier samtidig som den opprettholder pålitelig tetningsytelse.
Utformet for enkel feltinstallasjon, kan ledningen kuttes til ønsket lengde, plasseres direkte i tetningssporet eller flensområdet og komprimeres under montering for å danne en holdbar pakning.
Det selvklebende alternativet hjelper til med å holde ledningen på plass, spesielt for vertikale overflater eller vanskelige installasjonsforhold.
Den komprimerbare strukturen fyller ujevne overflater og tettespalter som er vanskelige å dekke med standard ferdigkuttede pakninger.
Fri for fyllstoffer og grafitt, gir utmerket kjemikaliebestandighet og forhindrer forurensningsrisiko.
Forblir fleksibel ved kryogene temperaturer ned til -196°C samtidig som tetningsytelsen opprettholdes.
Motstår kryp og kaldflyt bedre enn konvensjonell PTFE, og bidrar til å opprettholde tetningskraften under lengre bruk.
|
Problem |
Hvordan ePTFE-ledning løser det |
|
Hundrevis av pakningsstørrelser på lager |
Én rull erstatter tusenvis av ferdigkuttede pakninger – 4-6 ledningsstørrelser dekker de fleste bruksområder |
|
Egendefinerte former tar for lang tid |
Kutt i lengde på stedet – ingen venting |
|
Skadede eller skjeve flenser lekker |
Mykt, formbart materiale fyller riper, groper og ujevnheter |
|
Kutt pakninger avfallsmateriale |
Kutt akkurat det du trenger – null avfall |
|
Skjøre flenser sprekker under høyt dreiemoment |
Pakninger med lavt boltetrykk – ideell for glassforede og plastflenser |
|
Kostbar nedetid venter på pakninger |
Umiddelbar tilgjengelighet – ingen venting på tilpasset skjæring |
|
Trekk |
ePTFE-ledning |
Pre-cut pakninger |
Konvensjonell PTFE-plate |
|
Inventar |
En rull — erstatter hundrevis av størrelser |
Hver størrelse må lagerføres |
Flere tykkelser og størrelser |
|
Egendefinerte former |
Klipp på stedet – passer til enhver form |
Krever tilpasset verktøy eller venting |
Må kuttes fra ark |
|
Konformbarhet |
★★★★★ fyller riper og groper |
★☆☆☆☆ stiv |
★☆☆☆☆ stiv |
|
Kald flyt |
✅ Ingen kryp |
N/A |
❌ Kryper under belastning |
|
Temperatur |
-196°C til +200°C |
Avhenger av materiale |
-180°C til +200°C |
|
Kjemisk motstand |
pH 0-14 |
Avhenger av materiale |
pH 0-14 |
|
Sløseri |
Null |
Betydelig |
Betydelig |
|
Total kostnad |
Laveste |
Høyest |
Moderat |
|
Hvis søknaden din er... |
Velge... |
|
Skadede, ripede eller skjeve flenser |
ePTFE-ledning |
|
Glassforede, keramiske eller plastflenser |
ePTFE-ledning — lavt bolttrykk |
|
Flenser med stor diameter (over 24") |
ePTFE-ledning — ingen tilpasset pakning som venter |
|
Odd-formede eller ikke-standard flenser |
ePTFE-ledning — kuttet for å passe til enhver form |
|
Rene, glatte flenser, standardstørrelser |
Forkuttede pakninger |
|
Flensoverflatetilstand |
Anbefalt ledningsstørrelse |
|
Glatte, flate flenser |
1/3 av pakningens kontaktområde (W) |
|
Grove, groper eller riflede flenser |
1/2 av pakningens kontaktområde (W) |
|
Smale flenser (≤7 mm kontaktflate) |
Pakning i full bredde kan brukes |
|
Industri |
Søknad |
|
Kjemisk prosessering |
Rørflenser, reaktordeksler, varmevekslere - syrer, løsemidler |
|
Farmasøytisk |
Sterilt utstyr, bioreaktorer — FDA-overholdelse |
|
Mat og drikke |
Sanitære tilkoblinger, fylleutstyr — FDA-overholdelse |
|
Masse og papir |
Flenser med stor diameter, kokere — termisk sykling |
|
Kraftproduksjon |
Dampsystemer, kondensatorflenser — høy temperatur |
|
Glassforet utstyr |
Reaktorer, kar — skjøre overflater, lavt dreiemoment |
Utfordring: Et kjemisk anlegg lagerført 100+ pakningsstørrelser for 20+ flensstørrelser. Inventar var dyrt og plasskrevende. Ikke-standard flenser forårsaket dager med nedetid mens man ventet på tilpassede pakninger.
Løsning: Erstattet alle kuttede pakninger med utvidet PTFE-ledning. Lagerført 4 ledningsstørrelser i stedet.
Resultat: lagerkostnaden redusert med 80 %. Nedetid redusert fra dager til timer. En ledning dekket flere flensstørrelser.
Utfordring: Et farmasøytisk anlegg sprakk glassforede reaktordeksler på grunn av høyt dreiemoment som kreves for å forsegle stive PTFE-pakninger.
Løsning: Byttet til utvidet PTFE-forseglingssnor med selvklebende bakside. Lavt boltetrykk kreves.
Resultat: Null skade på glassforingen. Perfekt tetning med lavere dreiemoment. 18 måneder og teller — ingen erstatninger.
Merk: Faktiske saksresultater varierer avhengig av bruksforholdene. Kontakt oss for applikasjonsspesifikke anbefalinger.
|
Parameter |
Verdi |
|
Temperaturområde |
-196°C til +200°C |
|
Trykk - Væske |
Opp til 100 bar |
|
Trykk - Gass |
Opptil 16 bar |
|
pH-område |
0-14 — universell kjemikaliebestandighet |
|
Tetthet |
0,7 - 1,0 g/cm³ |
|
Strekkstyrke |
≥7 MPa |
|
Forlengelse ved brudd |
≥120 % |
|
Materiale |
100 % Virgin PTFE (utvidet) |
|
Selvklebende bakside |
Tilgjengelig (standard på mange karakterer) |
|
FDA-klasse tilgjengelig |
Ja - for mat- og farmasøytiske applikasjoner |
|
Tverrsnittsform |
Størrelsesområde |
Vanlige applikasjoner |
|
Rund ledning |
Ø 2,4 mm til Ø 25 mm |
Standard flenstetning, ventilpakning |
|
Firkantet/rektangulært |
3 mm×1,5 mm til 50 mm×50 mm |
Bred flensapplikasjoner |
|
Tape/Strip |
1,5 mm til 7 mm tykk × 2 mm til 1500 mm bred |
Stort område tetting, manways |
100 % Virgin PTFE-harpiks – ingen omsliping, ingen resirkulert materiale. Konsekvent kvalitet.
Full sporbarhet – Hver batch kan spores. Materialsertifikater på forespørsel.
FDA-kompatible karakterer tilgjengelig — Oppfyller FDA 21 CFR 177.1550 og BfR-krav.
Presisjonsproduksjon — Kontinuerlig prosess sikrer konsistent tetthet og komprimerbarhet.
Lang holdbarhet – ubegrenset holdbarhet – ingen forringelse over tid.
Kvalitetstestet — Strekkstyrke, tetthet og kompressibilitet testet per batch.
EN:Når du skal bruke den: Uregelmessige overflater, skadede flenser, ikke-standardstørrelser, flenser med stor diameter, glassforede/plastflenser som krever lavt dreiemoment.
Når du IKKE skal bruke den: Dynamisk høytrykkstetning (bevegelige deler), kun statisk tetning.
A: Kosten avhenger av diameter/tverrsnitt, lengde per rull og mengde. En enkelt rull koster vanligvis mindre enn å lagre 10 forskjellige pakningsstørrelser.
Totalkostnadsvisning: Ledningen koster mer per meter enn standard pakningsark. Men du kutter akkurat det du trenger, null avfall, null venting, null tilpasset verktøy. Over ett år overstiger lagerbeholdning, nedetid og avfallsbesparelser materialkostnadene.
Ledetid:
På lager: sendes innen 24-48 timer.
Frakt: luft 5-10 dager, sjø 15-30 dager.
EN: Temperatur: -196°C til +200°C (kortvarig +315°C).
Trykk: opptil 100 bar (væske), 16 bar (gass).
Kjemisk: pH 0-14, universell motstand, unntatt smeltede alkalimetaller og fluor.
Tre vanlige feil:
(1) Feil størrelse: ledningen skal være 1/3 til 1/2 av pakningens kontaktområde.
(2) Overstramming: ePTFE-tetninger med lavt dreiemoment; overstramming skader ledningen.
(3) Feil endesammenføyning: endene skal krysses ved et boltehull. For skadede overflater, overlapp ved det skårede området eller dobbelt opp.
