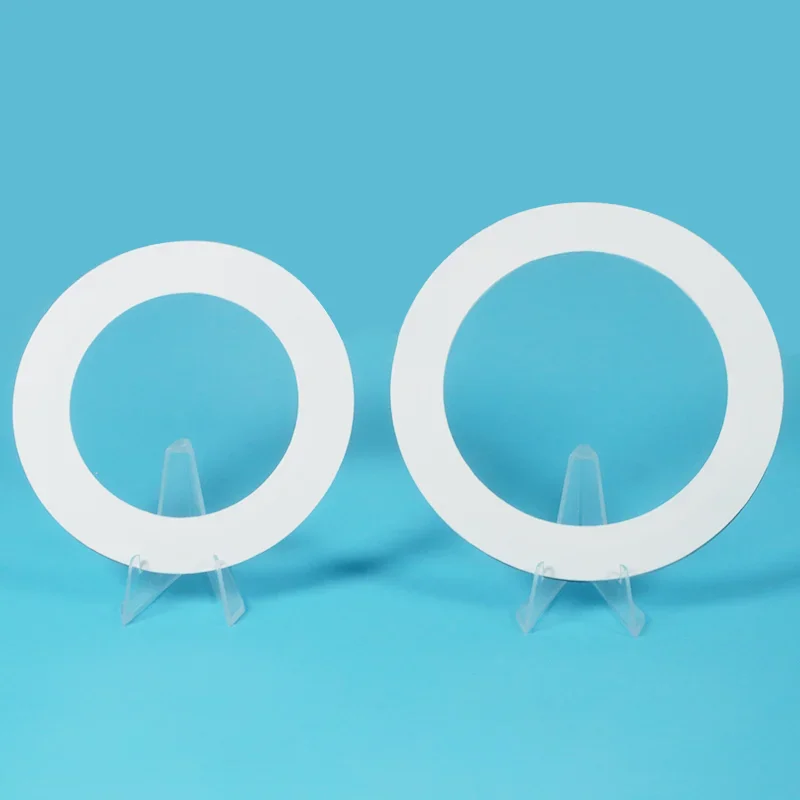

Metallkledd utvidet PTFE-pakning

Standard PTFE-pakninger kan mangle tilstrekkelig mekanisk styrke under høyt trykk, mens gummipakninger kan brytes ned i aggressive kjemiske medier. Tradisjonelle PTFE-konvoluttpakninger med løse kappelag kan også lide av folding, eksponering av fyllstoff eller installasjonsskader.

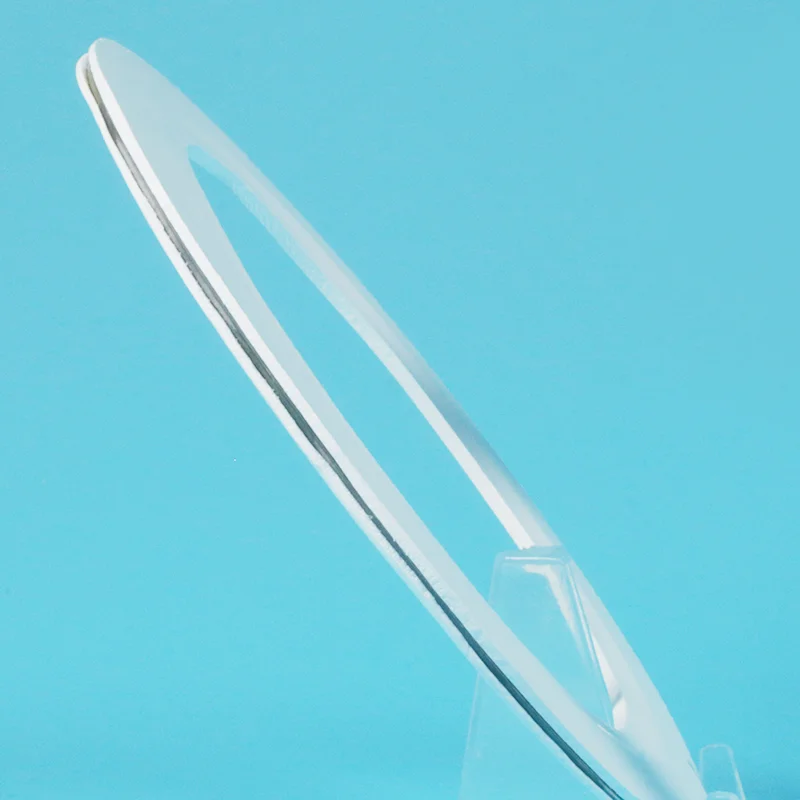

Den metallkledde ekspanderte PTFE-pakningen løser disse begrensningene med en korrugert kjerne av rustfritt stål som er fullstendig innkapslet av ekspandert PTFE (ePTFE), og skaper en limt struktur i ett stykke uten synlig fyllstoff.

Den rustfrie stålkjernen gir utblåsningsmotstand, strukturell støtte og tilbakefjæring, mens det utvidede PTFE-laget gir utmerket kjemisk motstand og høy komprimerbarhet for å tette ujevne eller følsomme flenser med lavt boltmoment.

Med ytelse fra -196°C til +200°C, trykkkapasitet opp til 210 bar, og pH 0–14 kjemikaliebestandighet, er den designet for høytrykk, termisk syklus og krevende kjemiske forseglingsapplikasjoner.

Hvordan metallbelagt ekspandert PTFE-pakning er designet for pålitelig tetning?

Metal Clad Expanded PTFE-pakning kombinerer en korrugert rustfritt stålforsterkningskjerne med et fullstendig bundet ekspandert PTFE (ePTFE) ytre lag. Denne komposittdesignen integrerer den mekaniske styrken til metall med fleksibiliteten og den kjemiske motstanden til ePTFE, og gir stabil tetningsytelse i krevende bruksområder.

Tetningsstrukturen inkluderer:

1. Korrugert kjerne i rustfritt stål: Den interne metallinnsatsen fungerer som et forsterkningslag, og gir tilbakefjæring, utblåsningsmotstand og strukturell stabilitet under høytrykksdrift og trykksykling.

2. Utvidet PTFE-jakke: Det myke mikroporøse PTFE-laget tilpasser seg ujevne flensoverflater og opprettholder tetningsytelsen under lave boltbelastninger, noe som gjør det egnet for glassforet, plastikk og andre følsomme flenssystemer.

3. Bonded One-Piece Construction: I motsetning til tradisjonelle konvoluttpakninger med separate PTFE-lag som kan forskyves eller foldes under installasjon, er ePTFE-kappen permanent festet til metallkjernen. Dette forhindrer utsatt fyllstoff, installasjonsskader og tetningsfeil.

Hvorfor velge metallbelagt utvidet PTFE-pakning?

Metal Clad Expanded PTFE-pakning er designet for å overvinne begrensningene til konvensjonelle tetningsmaterialer ved å kombinere ePTFE-fleksibilitet med rustfritt stålforsterkning.

1. Høyere trykkpålitelighet

I motsetning til standard PTFE-materialer som kan krype eller ekstrudere under trykk, gir den interne metallkjernen strukturell støtte og utblåsningsmotstand for langsiktig tetningsstabilitet.

2. Overlegen kjemisk motstand

Det ytre laget av ePTFE er kjemisk inert og gir universell motstand over pH 0–14 medier, og unngår nedbrytningsproblemene som vanligvis finnes med gummipakninger.

3. Beskyttelse for skjøre flenser

Det komprimerbare ePTFE-laget tetter effektivt ved lavere boltbelastninger, og reduserer belastningen på glassforet, plastikk og andre følsomme flensoverflater.

4. Stabil ytelse under termisk sykling

Den korrugerte kjernen i rustfritt stål gir tilbakefjæring, og bidrar til å opprettholde tetningskraften under temperatursvingninger og gjentatte driftssykluser.

5. Pålitelig One-Piece Construction

Den limte strukturen eliminerer løse PTFE-lag, synlige fyllstoffer og installasjonsrelaterte feil som finnes i tradisjonelle konvoluttpakningsdesign.

Sammenlignings- og utvalgsguide

ePTFE metallkappe vs andre pakningstyper

Hurtigvalgsguide

Primære applikasjoner

Real-World-applikasjoner

Kasusstudie 1: Glass-foret reaktor – eliminert flensskade og lekkasje

Utfordring: Et kjemisk anlegg brukte stive PTFE-pakninger på glassforede stålreaktordeksler. Høyt dreiemoment som kreves, sprakk glassforingen, og forårsaket $15 000/år i reparasjonskostnader og forurensningsrisiko. Tradisjonelle konvoluttpakninger hadde løse PTFE-blader som ble foldet tilbake under installasjonen, og utsatte fyllstoffet for syreangrep og forårsaket lekkasje etter 3-6 måneder.

Løsning: Installert metallbelagt ekspandert PTFE-pakning med korrugert kjerne av rustfritt stål. Bonded konstruksjon eliminerte løse blader. ePTFE-jakke forseglet ved lavt dreiemoment.

Resultat: Null skade på glassforingen. Perfekt tetning med lavere dreiemoment. Installasjon pålitelig, ingen foldede blader. Ingen lekkasje på 3 år. Eliminert $15 000/år i glassreparasjonskostnader.

Kasusstudie 2: Kjemisk anlegg — Løst problem med sømkorrosjon

Utfordring: Et kjemisk prosessanlegg som håndterer sterke syrer opplevde pakningssvikt på grunn av permeasjon gjennom tradisjonelle PTFE-hylsterpakninger. Fyllstoffer inne i konvolutten ble sakte angrepet av media som trengte gjennom PTFE, noe som forårsaket tap av tykkelse og tap av boltbelastning.

Løsning: Erstattet med metallbelagt ekspandert PTFE-pakning med kjemisk inerte ePTFE fyllringer og limt konstruksjon, ingen klebende sømmer, ingen veier for korrosjon.

Resultat: Fullstendig kjemisk treghet oppnådd. Enhver mediegjennomtrengning gjennom konvolutten forårsaket ikke lenger feil - alle interne komponenter var kjemisk inerte. Pakningens levetid utvidet fra 6 måneder til 3+ år.

Kasusstudie 3: Glassforet flens med stor diameter — ingen installasjonsfeil

Utfordring: Et farmasøytisk anlegg trengte pakninger for 48" glassforede flenser. Tradisjonelle konvoluttpakninger var vanskelige å installere, PTFE-blader ville brettes tilbake, noe som forårsaket lekkasje, produksjonsavbrudd og sikkerhetsproblemer. Installasjonen tok timer per pakning på grunn av nødvendig justering.

Løsning: Bundede ePTFE metallkappede pakninger med kjerne av rustfritt stål. Ingen løse blader, enkel montering.

Resultat: Installasjonstiden reduseres fra 2 timer til 30 minutter per flens. Null lekkasje etter 18 måneder. Ingen installasjonsfeil. Ingen erstatning nødvendig.

Merk: Faktiske saksresultater varierer avhengig av bruksforholdene. Kontakt oss for applikasjonsspesifikke anbefalinger.

Tekniske spesifikasjoner

ePTFE metallkappede pakningsegenskaper

Kjernematerialealternativer

Kjernedesign

Korrugert metallinnsats: Gir tilbakefjæring, utblåsningsmotstand og strukturell integritet

Fullt innkapslet: Metallkjerne fullstendig beskyttet mot kjemisk angrep – både ID og OD

Sømløs konstruksjon: Ingen synlige kanter, ingen veier for korrosjon eller gjennomtrengning

Kvalitetssikring

100 % Virgin ePTFE Resin — ingen ny sliping, ingen resirkulert materiale. Konsekvent kvalitet.

Bonded Construction — Ingen lim mellom lagene. Ingen løse blader. Pakningsintegritet i ett stykke.

Full sporbarhet – Hver batch kan spores. Materialsertifikater på forespørsel.

Korrugert metallkjerne — Presisjonsformet innsats i rustfritt stål gir jevn tilbakefjæring.

FDA-kompatible karakterer tilgjengelig — Virgin ePTFE oppfyller FDA 21 CFR 177.1550.

Egendefinerte størrelser – Enhver diameter, hvilken som helst tykkelse – produsert etter flensspesifikasjonene dine.

FAQ

Spørsmål: Når bør jeg bruke metallbelagt utvidet PTFE-pakning?

A: Bruk den når standard PTFE kryper eller blåser ut under trykk, gummi brytes ned i kjemikalier, eller tradisjonelle konvoluttpakninger lekker i sømmene på grunn av løse PTFE-blader som foldes tilbake under installasjonen.

Best for: Glassforede stålflenser, høyt trykk, termisk sykling, aggressive kjemikalier og skjøre overflater som krever lavt dreiemoment.

Hovedforskjell fra tradisjonelle konvoluttpakninger:

Bonded konstruksjon: ingen løse PTFE-blader som kan foldes tilbake.

Sømløs ID og OD: ingen veier for korrosjon eller gjennomtrengning.

Spørsmål: Hvor mye koster det og hva er ledetiden?

A: Kosten avhenger av diameter, tykkelse, kjernemateriale (304/316 SS vs Hastelloy/Inconel) og mengde.

Totalkostnadsvisning: Høyere på forhånd enn standard PTFE. Men én pakning som varer i 3-5 år eliminerer flere utskiftninger, nedetid og kostnader for glassreparasjon. Over 3 år er totalkostnaden lavere enn standard PTFE som skiftes ut hver 6.-12. måned.

Ledetid:

Egendefinerte størrelser: 7-15 dager.

Frakt: luft 5-10 dager, sjø 15-30 dager.

Spørsmål: Hva er grensene – og de vanligste feilene?

EN: Temperatur: -196°C til +200°C.

Trykk: opptil 210 bar.

Kjemisk: pH 0-14, universell.

Tre vanlige feil:

(1) Overstramming: tetninger med lavere dreiemoment enn standard PTFE; overstramming skader ePTFE-kappen.

(2) Skade PTFE-jakken: ePTFE er myk; håndtere med forsiktighet.

(3) Feil for tradisjonelle konvoluttpakninger: dette er en limt konstruksjon i ett stykke. Ingen løse blader. Du trenger ikke å sjekke for foldede lag under installasjonen.
