Utvidet PTFE-ark

Taifno er en kinesisk fabrikk som spesialiserer seg på direkte forsyning av utvidede PTFE-plater. Vi tilbyr OEM-tilpasningstjenester og tilbyr omfattende PTFE-forseglingsløsninger for ulike bransjer. Våre ePTFE-ark fungerer som et allsidig alternativ til mange andre materialer; de kan kuttes på stedet i hvilken som helst form og tåler temperaturer fra -196°C til +200°C, trykk opp til 20 MPa, og media over hele pH 0–14-området. De har en komprimerbarhet på 45 % ± 5 % og har ingen kaldflyt.
    Utvidet PTFE-forseglingsmateriale

    Utvidet PTFE-ark for tilpasningsdyktig forsegling med lavt dreiemoment

    For applikasjoner som involverer ujevne flenser, skjøre tetningsflater, ekstreme temperaturer eller aggressive kjemikalier, gir utvidet PTFE-plate en allsidig tetningsløsning som kombinerer tilpasningsevne, holdbarhet og kjemisk motstand i ett enkelt materiale.

    I motsetning til stive PTFE-materialer, gir den utvidede strukturen utmerket fleksibilitet og komprimerbarhet, slik at arket kan tilpasse seg ru, riper, groper og ujevne flensoverflater.

    Hvis du ser etter produsent og leverandør av ePTFE-produkter, er Taifno et godt valg, vi vil svare på forespørselen din innen 24 timer.

    Utforsk Taifno'sutvidet PTFE produktspekter, eller send inn flensbetingelsene gjennom vårsøknadsskjemafor material- og tykkelsesanbefalinger.

    Utvidet PTFE-ark med et blikk

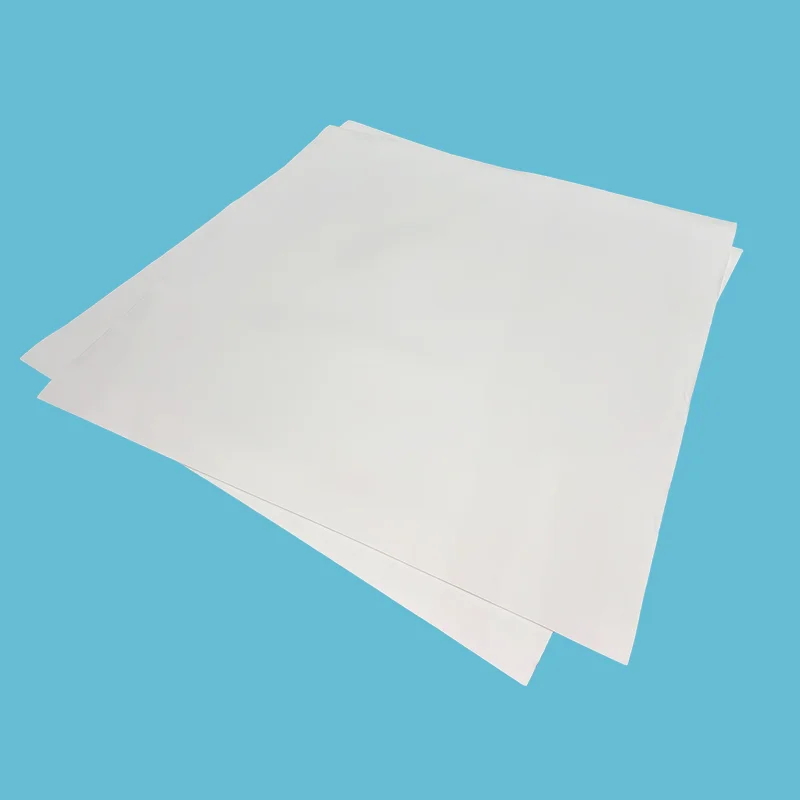

    Et mykt, formbart ark laget av ekspandert virgin PTFE for statisk forsegling på grove, skjøre og uregelmessige flensoverflater.

    • 100 % virgin ekspandert PTFE
    • Lav boltlast tetning
    • Klipp til tilpassede former på stedet
    • Selvklebende bakside tilgjengelig
    • Kontinuerlig område fra -196°C til +200°C

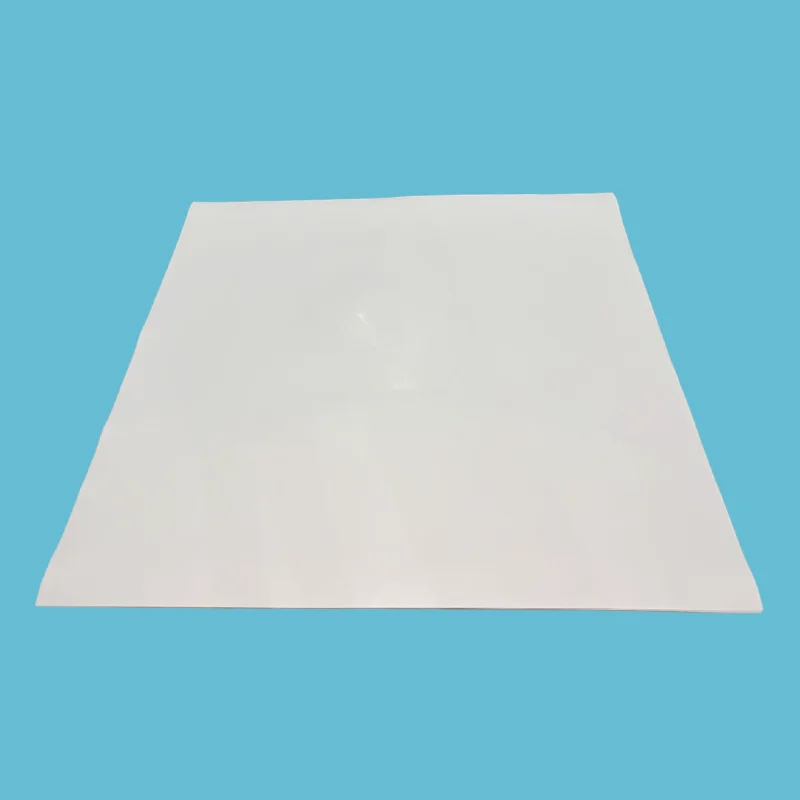

    Expanded PTFE Sheet
    Expanded PTFE Sheet
    Materialstruktur

    Hvorfor gir et utvidet PTFE-ark overlegen tetningsytelse?

    Det utvidede mikrofibrilnettverket hjelper materialet med å tilpasse seg flensfeil under lavere bolttrykk.

    Ekspandert PTFE-ark er produsert av 100 % virgin PTFE-harpiks gjennom en spesialisert ekspansjonsprosess som forvandler den tette PTFE-strukturen til et fleksibelt mikrofibrilnettverk. Denne unike flerveis fiberstrukturen kombinerer mykhet og komprimerbarhet med den kjemiske stabiliteten og holdbarheten til PTFE.

    Det utvidede fibernettverket gjør at materialet tilpasser seg naturlig til ujevnheter i flensoverflaten. Under lavt boltetrykk fyller den myke strukturen riper, groper og ujevne områder for å skape en pålitelig tetningsbarriere.

    Etter komprimering opprettholder materialet utmerket gjenvinningsytelse, og hjelper til med å forhindre lekkasje forårsaket av trykkendringer, temperatursvingninger og langsiktige serviceforhold.

    1. Ren PTFE-sammensetning

    Laget av 100 % virgin PTFE uten fyllstoffer eller bindemidler, noe som sikrer utmerket kjemisk kompatibilitet og forhindrer forurensningsrisiko.

    2. Overlegen overflatetilpasningsevne

    Den myke og fleksible strukturen tilpasser seg uregelmessige flensoverflater, noe som gjør den egnet for skjørt utstyr og tetningsapplikasjoner med lavt dreiemoment.

    3. Pålitelig langtidsforsegling

    Den utvidede strukturen reduserer kryp og kaldflyt, og bidrar til å opprettholde tetningsytelsen over lengre tid.

    4. Enkel installasjon

    Selvklebende baksidealternativer er tilgjengelige for å forbedre posisjoneringsstabiliteten under installasjon, spesielt på vertikale eller overliggende flensoverflater.

    Problembasert utvalg

    Hvorfor velge utvidet PTFE-ark?

    Sammenlign vanlige flens- og pakningsproblemer med tetningsegenskapene gitt av utvidet PTFE-ark.

    Se ePTFE-produkter
    Standard PTFE kryper og lekkasjer

    Mikroporøs struktur motstår kald flyt – opprettholder forseglingen over tid

    Grove flenser med hull lekker

    Mykt materiale fyller ut ujevnheter — tetninger uten høyt dreiemoment

    Glassbelagte flenser sprekker under høyt dreiemoment

    Tetninger med lavt bolttrykk — beskytter skjøre overflater

    Konvensjonelle pakninger krever flere størrelser

    Ett ark – kuttet til hvilken som helst form, hvilken som helst størrelse, på stedet

    Standard pakningsmateriale svikter i kjemikalier

    100 % ren PTFE — pH 0-14 universell motstand

    Installasjon krever dyktig arbeidskraft

    Enkel å kutte, lett å installere, selvklebende tilgjengelig – enkelt og raskt

    ePTFE-ark vs konvensjonell PTFE

    Sveip horisontalt på mobilen
    Trekk ePTFE ark Konvensjonell PTFE-plate Hvorfor det betyr noe
    Konformbarhet ★★★★★
    fyller riper og groper
    ★☆☆☆☆
    stiv
    Tetninger på skadede flenser uten sliping eller maskinering
    Krypemotstand ✓ Ingen kaldstrøm ✕ Kryper under belastning Ingen bolter som trekkes tilbake. Ingen lekkasjer over tid
    Tetting på grove flenser ✓ Utmerket ✕ Dårlig — krever perfekte flenser Fungerer på flenser som vil lekke med standard PTFE
    Totalkostnad (3 år) Laveste — ett ark erstatter mange størrelser Moderat Mindre inventar, mindre avfall, mindre nedetid

    Hurtigvalgsguide

    Velg etter flens og driftstilstand
    Hvis søknaden din er... Velge...
    Skadede, ripede eller skjeve flenser ePTFE-ark — fyller uregelmessigheter, lavt dreiemoment
    Glassforede, keramiske eller plastflenser ePTFE-ark — lavt bolttrykk, tilpasset, trygt
    Flenser med stor diameter eller rare former ePTFE-ark — kuttet for å passe til enhver form på stedet
    Sykling ved høy temperatur (+200°C til +315°C) ePTFE-ark — opprettholder forseglingen, ingen krypning
    Kjemisk, farmasøytisk eller matforedling ePTFE-ark — ren PTFE, FDA-kompatibel
    Rene, glatte flenser, standardstørrelser, lav pris Konvensjonell PTFE-plate

    Primære applikasjoner

    Typiske bransjer og tetningskrav
    Industri Søknad Nøkkelkrav
    Kjemisk prosessering Rørflenser, reaktordeksler, varmevekslere - syrer, løsemidler Universell kjemisk motstand, lavt dreiemoment, grove flenser
    Farmasøytisk Sterilt utstyr, bioreaktorer — FDA-overholdelse Ren PTFE, ikke-forurensende, FDA 21 CFR 177.1550
    Mat og drikke Sanitære tilkoblinger, fylleutstyr — FDA-overholdelse Ren ePTFE, enkel rengjøring, ingen forurensning
    Masse og papir Flenser med stor diameter, kokere — termisk sykling Konformitet, temperatursyklus
    Kraftproduksjon Dampsystemer, kondensatorflenser — høy temperatur Bredt temperaturområde, krypemotstand
    Glassforet utstyr Glassforede reaktorer, kar — skjøre overflater Lavt bolttrykk, tilpasningsdyktighet, ingen glassskade
    Kryogen tjeneste LNG, flytende oksygen — ekstrem kulde Ikke sprø ved kryogene temperaturer
    Brukseksempler

    Real-World-applikasjoner

    Eksempler på utvidet PTFE-plate som brukes til å håndtere krypning, lekkasje, skjøre flensoverflater og høyt installasjonsmoment.

    Utforsk applikasjoner
    Kasusstudie 1

    Kjemisk anlegg — eliminert kryp og lekkasje

    Klient

    Et kjemisk anlegg som håndterer syrer og løsemidler (fortune 500 kjemisk selskap)

    Utfordring

    Konvensjonelle PTFE-pakninger på varmevekslerflenser ble skiftet ut hver 6. måned på grunn av krypdeformasjon og lekkasje. Høye temperaturer og trykksykling forårsaket kald flyt, tap av boltmoment og lekkasje. Vedlikeholdskostnad: $5 000 per flens per år.

    Løsning

    Erstattet med utvidet PTFE-ark, tilpasset kuttet til pakningsform. Det myke, formbare materialet fylte flensuregelmessigheter. Lavt boltmoment kreves.

    Resultatat

    Null lekkasje i 18 måneder. Det kreves ingen ettertrekking av bolter. Kryp eliminert. Estimerte kostnadsbesparelser: $7500/år per flens.

    Kasusstudie 2

    Glass-foret reaktor — eliminert flensskade

    Klient

    En farmasøytisk produsent med flere glassforede reaktorer

    Utfordring

    Glassforede reaktordeksler sprakk på grunn av høyt dreiemoment som kreves for å forsegle stive PTFE-pakninger. Hver glassreparasjon kostet $8 000 pluss produksjonsstans.

    Løsning

    Installert utvidet PTFE-plate med selvklebende bakside. Kuttet for å passe reaktormanwayflens. Lavt boltetrykk kreves, eliminert stress på glassforingen.

    Resultatat

    Null glassskade. Perfekt tetning med lavere dreiemoment. Installasjonstiden reduseres med 80 %. Ingen erstatninger på 18 måneder. Sparte $16 000 i glassreparasjonskostnader.

    Merk: Faktiske saksresultater varierer avhengig av bruksforholdene. Kontakt oss for applikasjonsspesifikke anbefalinger.

    Materiale og driftsdata

    Tekniske spesifikasjoner

    Gjennomgå temperatur, trykk, tetthet, komprimerbarhet, gjenvinning, materialsammensetning og tilgjengelige dimensjoner før valg.

    Be om teknisk gjennomgang
    Parameter Verdi
    Temperaturområde — Kontinuerlig -196°C til +200°C
    Temperaturområde — kortsiktig Opp til +315°C
    Trykk - Maks 20 MPa
    pH-område 0-14 — universell kjemisk motstand
    Tetthet 0,7-1,0 g/cm³
    Komprimerbarhet 45 % ± 5 % (ASTM F36)
    Bedring ≥10 % (ASTM F36)
    Strekkstyrke ≥10 MPa
    Materiale 100 % Virgin PTFE (utvidet)
    FDA-kompatibel Ja – oppfyller FDA 21 CFR 177.1550
    Farge Hvit/off-white

    Tilgjengelige størrelser

    Egendefinerte dimensjoner tilgjengelig
    Størrelse (mm) Tykkelsesområde (mm)
    1500 × 1500 0,5 - 6
    1500 × 4500 0,5 - 6
    1800 × 5400 0,5 - 6
    2000 × 2000 0,5 - 6
    Tilpassede størrelser tilgjengelig på forespørsel

    Kvalitetssikring

    Materialkontroll, batchsporbarhet, testing og valgfri klebende bakside støtter konsekvent arkproduksjon.

    01

    100 % Virgin PTFE-harpiks— ingen omsliping, ingen resirkulert materiale. Konsekvent kvalitet, batch etter batch.

    02

    Full sporbarhet— Hver batch kan spores fra råvare til ferdig ark. Materialsertifikater på forespørsel.

    03

    FDA-kompatibel karakter— Oppfyller FDA 21 CFR 177.1550 for mat- og farmasøytiske applikasjoner.

    04

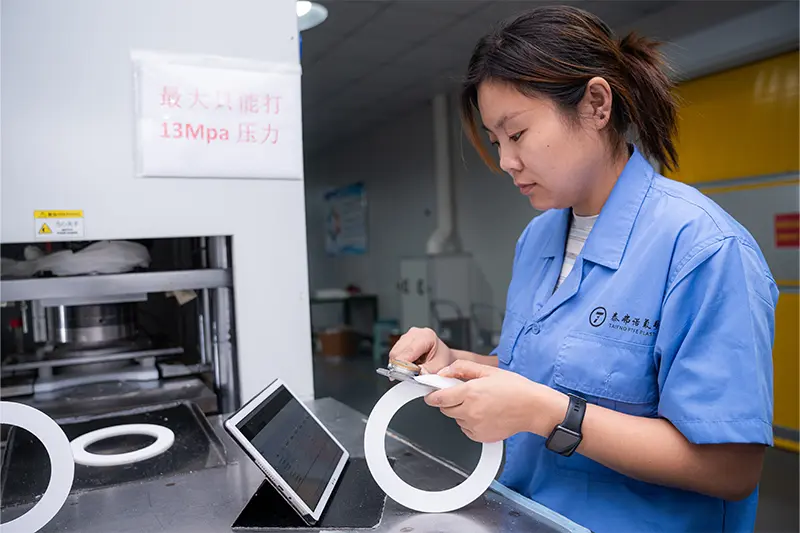

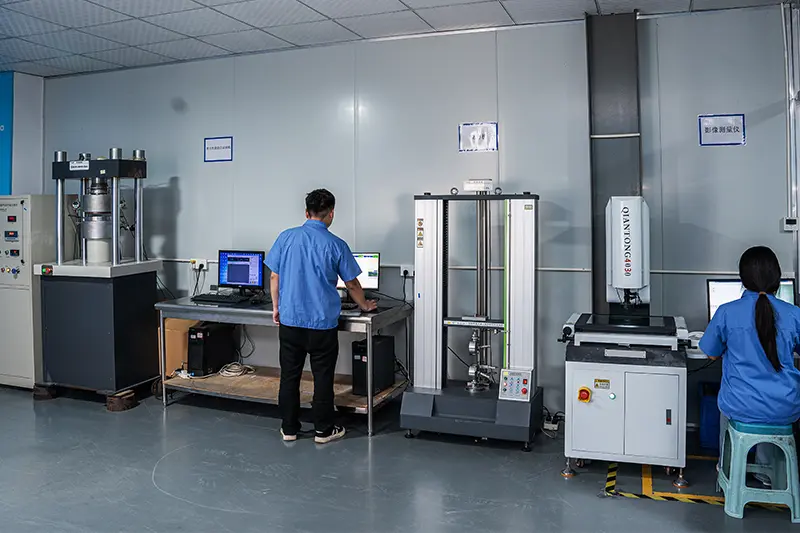

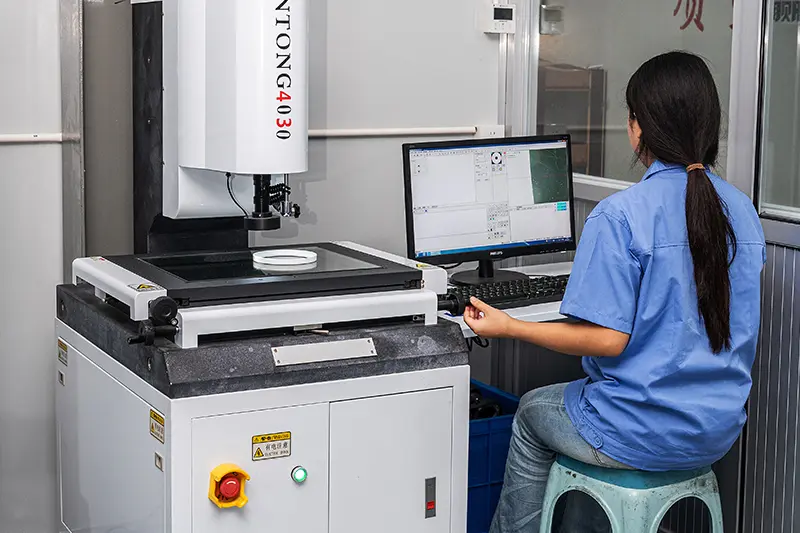

    Testet i henhold til internasjonale standarder— ASTM F36 (komprimerbarhet/gjenoppretting), ASTM F152 (strekkfasthet), ASTM D792 (densitet).

    05

    Lang holdbarhet— Ubegrenset holdbarhet — ingen nedbrytning over tid.

    06

    Selvklebende alternativ— Tilgjengelig med trykkfølsom klebende bakside for enkel vertikal installasjon.

    Mer informasjon om produksjonskontroll og inspeksjon er tilgjengelig på Taifno’skvalitetssikringssiden.

    Utvalgsspørsmål

    Vanlige spørsmål om utvidet PTFE-ark

    Gjennomgå anbefalt bruk, kostnadsfaktorer, ledetider, driftsgrenser og vanlige installasjonsfeil.

    Hva er ePTFE-ark og når bør jeg bruke det?

    A: ePTFE-arket er et mykt, formbart forseglingsark laget av 100 % ekspandert PTFE. Kutt til størrelse på stedet og trykk på flensflaten. Tetninger på grove, groper eller skjeve flenser med lavt boltmoment, der konvensjonell PTFE lekker. Ett ark erstatter mange pakningsmaterialer.

    Når du skal bruke den: Skadde flenser, glassforede flenser, flenser med stor diameter, lavt dreiemoment, termisk sykling og kjemisk service.

    Når du IKKE skal bruke den: Dynamisk høytrykksforsegling (bevegelige deler), kun statisk tetning.

    Hvor mye koster et utvidet PTFE-ark og hva er ledetiden?

    A: Kosten avhenger av tykkelse, størrelse, mengde og om selvklebende bakside er nødvendig.

    Sammenligning: Ett ePTFE-ark koster vanligvis omtrent det samme som å lagre 8-10 forskjellige kuttede pakningsstørrelser. Men ett ark dekker 80%+ av flensstørrelsene dine, du kutter det du trenger, null avfall, null venting. I løpet av et år sparer kundene vanligvis 40–60 % på de totale pakningskostnadene sammenlignet med å lagre flere størrelser.

    Ledetid:

    På lager: sendes innen 24-48 timer.

    Frakt: luft 5-10 dager, sjø 15-30 dager.

    Send oss ​​din størrelse og søknad, vi gir tilbud innen 24 timer.

    Hva er grensene og de vanligste installasjonsfeilene?
    Temperatur

    -196°C til +200°C kontinuerlig; opp til +315°C for kortvarig service.

    Trykk

    opptil 20 MPa.

    Kjemisk

    pH 0-14, universell motstand, unntatt smeltede alkalimetaller og elementært fluor.

    Tre vanlige feil:

    (1) Bruk feil tykkelse: for grove overflater, bruk tykkere ark eller dobbelt opp; for glatte flenser fungerer standard tykkelse.

    (2) Overstramming: ePTFE-tetninger med lavt dreiemoment; overstramming kan skade arket og forårsake lekkasjer.

    (3) Støtter ikke arket under installasjon: selvklebende bakside holder det på plass; uten det kan arket flytte seg.

    Selvklebende spiss: For vertikale eller overliggende flenser, bruk selvklebende baksideark, skrell av underlagsfilmen, trykk fast på flensoverflaten, og den forblir på plass under montering.

    Gjør flensforholdene til en ePTFE-arkanbefaling

    I stedet for å velge etter tykkelse alene, send de faktiske drifts- og flensforholdene. Taifno kan gjennomgå søknaden og anbefale en passende arkstørrelse, tykkelse og limkonfigurasjon.

    Flensdimensjoner Overflatetilstand Driftstrykk Kontinuerlig og topp temperatur Prosessmedium Nødvendig mengde
    Trenger du hjelp til å velge platetykkelse?

    Send dine driftsdata og flensdetaljer for en fokusert utvalgsdiskusjon.

    Start en søknadsgjennomgang Kontroller tekniske data på nytt
