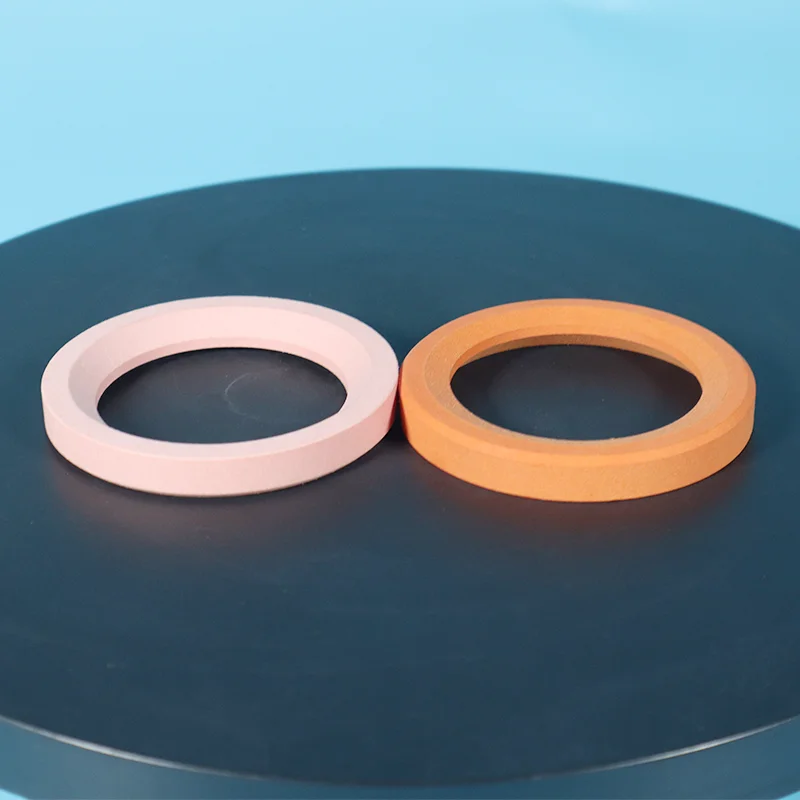

Fylt modifisert PTFE-ventilsete

Ser du etter en spesialkonstruert fylt modifisert PTFE-ventilseteløsning til en konkurransedyktig pris? Taifno er en pålitelig produsent og en ideell langsiktig partner. Dette produktet er en presisjonsstøpt tetningskomponent installert i grensesnittet mellom ventilhuset og kulen, sommerfuglskiven eller pluggen; det gir forbedret slitestyrke, redusert krypdeformasjon og forbedret gjennomtrengningsmotstand.

Send forespørsel

produktbeskrivelse

Fylte modifiserte PTFE-ventilseter er presisjonsprodusert ved å inkorporere glassfiber, karbonfiber eller avansert modifisert harpiks, og forbedrer dermed mekanisk styrke og dimensjonsstabilitet uten at det går på bekostning av kjemisk motstand.

Taifno er en spesialisert produsent med egen FoU- og produksjonsevne. Produktene våre overholder flere internasjonale sertifiseringer, inkludert CE- og FDA-standarder, og er tilgjengelige i en rekke modifiserte spesifikasjoner, for eksempel glassfiberfylte, karbonfiberfylte, molybdendisulfid (MoS₂)-fylte og TFM™-modifiserte kvaliteter.

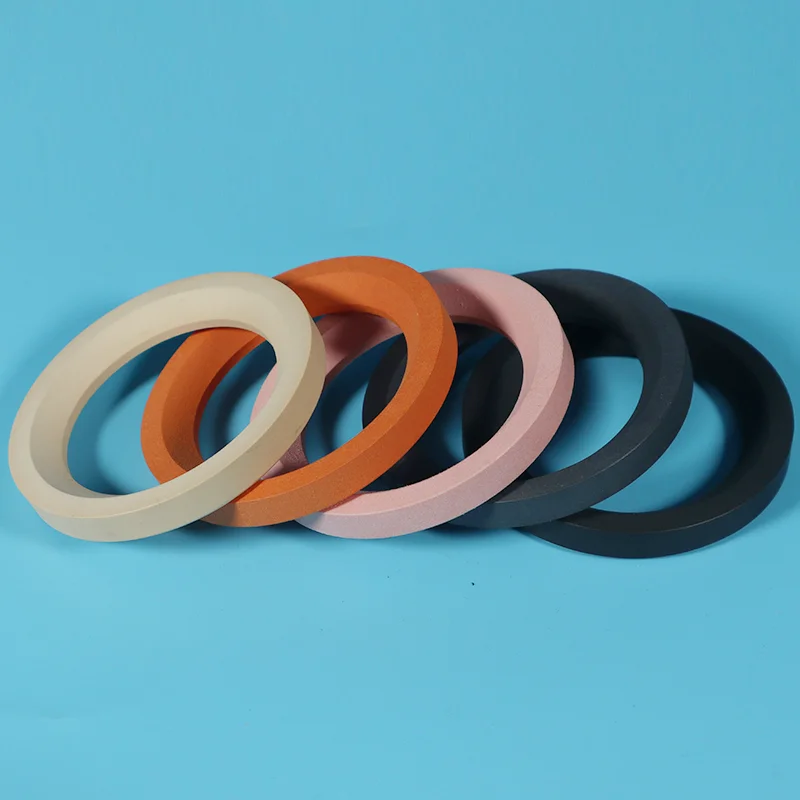

Filled Modified PTFE Valve Seat

Hvorfor velge fylte modifiserte PTFE-ventilseter?

Virgin PTFE-problemet

Virgin PTFE-begrensning	Hvorfor det skjer	Hvordan modifisert PTFE fikser det
Deformeres under belastning	PTFE er myk — kald flyt (kryp) under vedvarende trykk	Fyllstoffer øker stivheten og krypemotstanden – holder formen lenger
Slites raskt	Mykt materiale - slipemidler kutter tetningsoverflaten	Hardere fyllstoffer (glass, karbon) forbedrer slitestyrken
Permeasjon gjennom forseglingen	Virgin PTFE har mikrohull - kjemikalier siver gjennom over tid	Modifiserte harpikser (som TFM™) har tettere struktur – lavere permeasjonshastighet
Hevelse og sammentrekning	Termisk ekspansjon — ufullkommen tetning i temperatursvingninger	Bedre dimensjonsstabilitet - opprettholder tetning over temperatursvingninger
Begrenset trykkkapasitet	Myk - ekstruderer under høyt trykk (<70 bar)	Håndterer opptil 414 bar — egnet for høytrykkstjenester

Tre kjernefordeler

1. Forbedret krypemotstand

Standard PTFE deformeres permanent under vedvarende belastning, noe som fører til lekkasje og hyppig utskifting. Modifiserte PTFE-forbindelser, inkludert TFM™-modifiserte harpikser og glass/karbonfylte kvaliteter, motstår deformasjon under belastning og opprettholder tetningskraften over lengre tids bruk. Resultatet er et ventilsete som holder dreiemomentet lenger og tetter tettere.

2. Overlegen slitestyrke

Ventilseter i slipende medier, slam, sand eller krystalliserende væsker slites raskt ut. Glassfylt PTFE gir økt trykkstyrke og stivhet, mens karbonfylte kvaliteter gir lav friksjon og varmeavledning. Forbedringer av slitestyrke kan forlenge levetiden 3–5 ganger lenger enn ny PTFE.

3. Lavere permeasjonshastighet

I kritiske kjemiske tjenester kan media sakte trenge gjennom virgin PTFE, angripe ventilhuset eller rømme til atmosfæren. Modifiserte PTFE-harpikser som TFM™ PTFE har en tettere polymerstruktur, som reduserer gjennomtrengningen betydelig og forbedrer tetningsintegriteten.

Sammenligning: Modifisert PTFE vs Virgin PTFE

Sammenligning av kostnader og ytelse

Materiale	Best for	Kostnad (opprinnelig)	Serviceliv i tøff tjeneste	Totalkostnad (3 år)
Virgin PTFE	Rene kjemikalier, lavt trykk (<70 bar), FDA-applikasjoner	$ (1x)	6-12 måneder	$$$$ (3-6 erstatninger)
Glassfylt PTFE	Slipende medier, høy belastning, middels trykk	$$ (1,5x)	3-5 år	$$ (1 erstatning)
Karbonfylt PTFE	Høy hastighet, varmespredning, lav friksjon	$$ (1,6x)	3-5 år	$$ (1 erstatning)
TFM™ Modifisert PTFE	Permeasjonsfølsom, termisk sykling, høyt trykk	$$$ (2,5x)	5+ år	$ (null erstatninger)

Nøkkelinnsikt: Virgin PTFE koster mindre på forhånd — men hvis du skifter den ut hver 6.–12. måned, vil den samlede kostnaden for deler + arbeid + nedetid raskt overstige kostnadene for et modifisert PTFE-sete som varer i 3–5 år.

Ytelsessammenligning

Eiendom	Virgin PTFE	Glassfylt	Karbonfylt	TFM™ Modifisert
Temperaturområde	-180°C til +200°C	-180°C til +200°C	-180°C til +200°C	-180°C til +200°C
Krypemotstand	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Slitasjemotstand	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Kjemisk motstand	★★★★★	★★★★☆	★★★★☆	★★★★★
Permeasjonsmotstand	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA-kompatibel	✅ Ja	❌ Nei	❌ Nei	✅ Ja

Søknader

Primærnæringer

Industri	Søknad	Anbefalt karakter
Kjemisk prosessering	Kuleventiler, reguleringsventiler som håndterer syrer, løsemidler, kaustics	Virgin PTFE eller TFM™ modifisert
Olje og gass	Høytrykks kuleventiler, brønnhodeutstyr, rørledninger	Glassfylt eller karbonfylt PTFE
Masse og papir	Slipende slurryventiler, kokerventiler	Glassfylt PTFE
Mat og drikke	Sanitærventiler, fylleutstyr	Virgin PTFE (FDA-godkjent)
Farmasøytisk	Steril behandling, API-produksjon	Virgin PTFE eller TFM™ modifisert (FDA/USP)
Halvleder	Kjemisk distribusjon med høy renhet	Virgin PTFE med høy renhet
Kraftproduksjon	Dampsystemer, kjølevannsventiler	TFM™ modifisert eller PCTFE
Hydrogen Service	Kryogen flytende hydrogen, høytrykksgassformig hydrogen	PCTFE (kryogen), Virgin PTFE (lav porøsitet)

Typisk utstyr

Flytende og tappmonterte kuleventiler

Sommerfuglventiler

Slukeventiler og klodeventiler

Plugg ventiler

Styreventiler og strupeventiler

Real-World-applikasjoner

Kasusstudie 1: 4x levetidsforlengelse med modifisert PTFE

Utfordring: Et kjemisk anlegg erstattet PTFE-ventilseter på kontrollventiler som håndterer aggressiv syre hver 8.–10. måned på grunn av krypdeformasjon og lekkasje. Nedetid for utskifting koster $5 000 per ventil per hendelse.

Løsning: Byttet til TFM™-modifiserte PTFE-seter med forbedret krypemotstand og dimensjonsstabilitet.

Resultat: Setene varte i over 3 år, 4 ganger lenger enn virgin PTFE. Eliminerte 3 utskiftingshendelser per ventil.

Totale besparelser: $15 000 per ventil over 3 år, pluss redusert arbeids- og sikkerhetsrisiko.

Kasusstudie 2: Kuleventilpermeasjonsproblem løst

Utfordring: En kuleventilprodusents kunde brukte PTFE-ventilseter som ikke ga tilstrekkelig motstand mot deformasjon, slitasje og gjennomtrengning. PTFE hadde også en tendens til å svelle og trekke seg sammen, noe som ga en ufullkommen forsegling.

Produsenten samarbeidet med materialeksperter for å endre ventilsetematerialet til TFM™-modifisert PTFE, som ga mye større deformasjonsmotstand og lavere permeasjonshastighet enn standard PTFE.

Materialet ga også en jevnere overflatefinish, reduserte friksjonen og forbedret tetning fra kule til sete.

Resultat: Det nye setet ga bedre gjennomtrengningsmotstand, forbedret dimensjonsstabilitet og forbedret strukturell integritet. Produsenten produserer nå disse ventilsetene i størrelser fra ¾ til 54 tommer i diameter, med applikasjoner innen kjemisk prosessering, etanol, olje og gass, jernbane, papir og næringsmiddelindustri.

Kasusstudie 3: Glassfylt PTFE for slurryservice

Utfordring: En gruveoperasjon var å bytte ut ventilseter hver 4.–6. uke på slurryventiler som håndterer slipende malmpartikler. De jomfruelige PTFE-setene ble raskt utslitt, noe som forårsaket hyppige produksjonsavbrudd.

Løsning: Oppgradert til glassfylte PTFE-seter med forbedret slitestyrke og styrke.

Resultat: Setene varte i 8 måneder, 8 ganger lenger enn virgin PTFE. Oppetiden i produksjonen økte betydelig. Vedlikeholdsintervaller utvidet fra uker til måneder.

Merk: Faktiske saksresultater varierer avhengig av bruksforholdene. Kontakt oss for applikasjonsspesifikke anbefalinger.

Factory Factory Factory Factory

Tekniske spesifikasjoner

Parameter	Virgin PTFE	Glassfylt	Karbonfylt	TFM™ Modifisert
Temperaturområde	-180°C til +200°C	-180°C til +200°C	-180°C til +200°C	-180°C til +200°C
Maksimalt trykk	70 bar	Klasse 800	Klasse 800	Klasse 800+
Kjemisk motstand	pH 0-14	Utmerket (ikke HF/alkali)	Utmerket (ikke oksidasjonsmidler)	pH 0-14
FDA-kompatibel	✅ Ja	❌ Nei	❌ Nei	✅ Ja
Farge	Hvit	Grå-hvit	Svart	Hvit

Alternativer for materialkvalitet

Karakter	Best for	Viktig fordel	Kjemisk begrensning
Virgin PTFE	Rene kjemikalier, FDA-applikasjoner, lavt trykk	Laveste friksjon, universell kjemisk motstand, lavest pris	Deformeres under belastning — ikke for høyt trykk/slipemidler
15-25 % glassfylt	Slipende medier, høy belastning, slam	Økt styrke, stivhet, slitestyrke	Ikke for flussyre, sterk alkali
Karbonfylt	Høy hastighet, tørrkjøring, varmeavledning	Utmerket varmeledningsevne, lav friksjon	Ikke for sterke oksidasjonsmidler
TFM™ Modifisert PTFE	Permeasjonssensitive, kritiske kjemiske tjenester	Tettere struktur, bedre stressgjenoppretting, lavere permeasjon	Høyere kostnader, krever spesialisert behandling

Hvorfor velge Taifno?

100 % Virgin Resin Material — ingen omsliping, ingen resirkulert materiale. Konsekvent kvalitet, batch etter batch.

Full sporbarhet – Hver batch kan spores fra råvare til ferdig produkt. Materialsertifikater tilgjengelig på forespørsel.

Presisjonsbearbeiding — Setene er presisjonsmaskinert til stramme toleranser (0,1 mm nøyaktighet tilgjengelig) ved hjelp av CNC dreiebenker.

ISO-sertifisert — Produksjonsprosesser sertifisert under ISO-kvalitetsstyringssystemer.

FDA-kompatible kvaliteter tilgjengelig — Virgin PTFE og utvalgte modifiserte kvaliteter oppfyller kravene i FDA 21 CFR 177.1550.

Custom Design Support — Teknisk støtte for å optimalisere setegeometrien for din spesifikke ventildesign.

Test Test Test Test

FAQ

Spørsmål: Hva er et fylt modifisert PTFE-ventilsete, og når bør jeg oppgradere fra virgin PTFE?

A: Modifiserte PTFE-ventilseter tilfører fyllstoffer som glassfiber, karbon eller avanserte harpikser for å forbedre mekanisk styrke, krypemotstand og slitestyrke samtidig som PTFEs kjemiske motstand bevares.

Oppgrader når: Dine nåværende virgin PTFE-seter deformeres under press, slites ut for tidlig eller tillater mediegjennomtrengning. I disse tilfellene kan modifisert PTFE forlenge levetiden 3-5x, noe som reduserer nedetid og totalkostnad.

Spørsmål: Glassfylt vs. karbonfylt vs. TFM™ modifisert, hvilken klasse passer til ventilen min?

A: Tre karakterer, tre forskjellige applikasjoner:

Glassfylt: Slipende medier, slam, høy belastning, høyeste slitestyrke og styrke. Ikke for HF eller sterk alkali.

Karbonfylt: Høy hastighet, tørrkjøring, varmeavledning, best termisk ledningsevne og lav friksjon. Ikke for sterke oksidasjonsmidler.

TFM™ modifisert: Permeasjonssensitiv, termisk syklus, kritiske kjemiske tjenester, tettere struktur, bedre gjenvinning av stress. Høyere kostnad, men lengst levetid.

Rask regel:

Trenger du slitestyrke? Glassfylt.

Trenger du varmeavledning? Karbonfylt.

Trenger du permeasjonskontroll og lang levetid? TFM™.

Spørsmål: Hva er grensene og den vanligste installasjonsfeilen?

EN: Temperatur: -180°C til +200°C (gradavhengig).

Trykk: opptil 414 bar — varierer etter design og materiale.

Kjemiske grenser:

Glassfylt: Ikke for HF eller sterk alkali — glass reagerer

Karbonfylt: Ikke for sterke oksidasjonsmidler - karbon oksiderer

Virgin PTFE & TFM™: Ikke for smeltede alkalimetaller eller fluorgass

Den vanligste feilen: Overkomprimering. Modifisert PTFE er hardere enn virgin PTFE og krever presis setekraft. For mye kompresjon skader setet; for lite forårsaker lekkasje.
