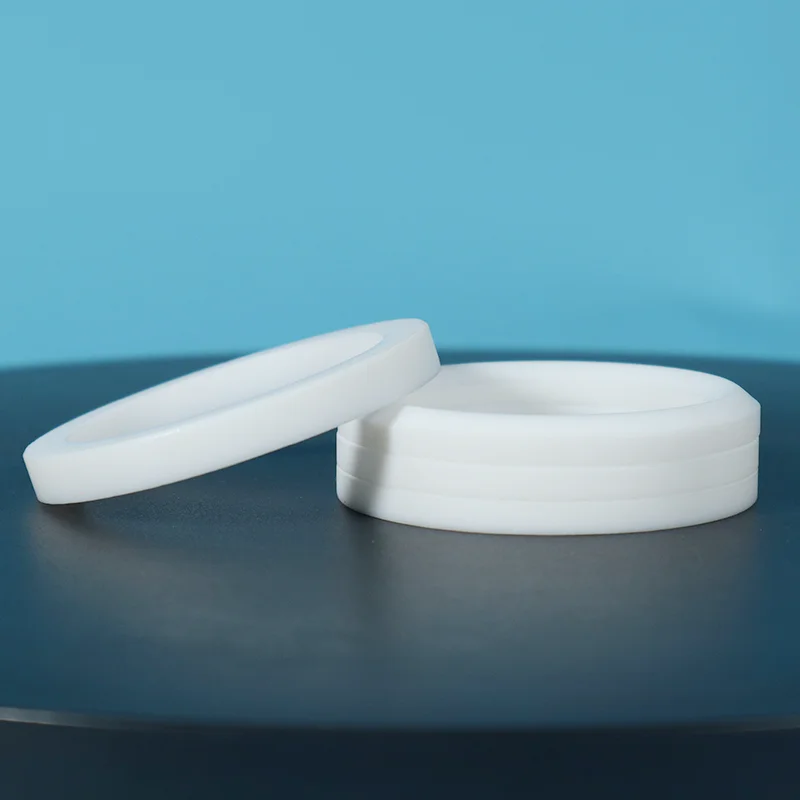

PTFE-pakkesett

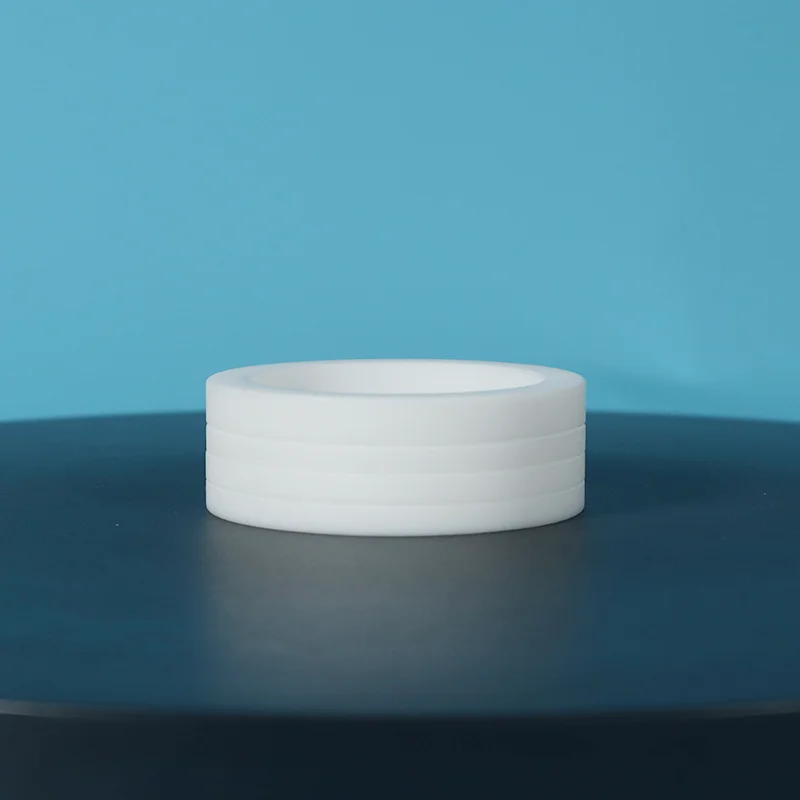

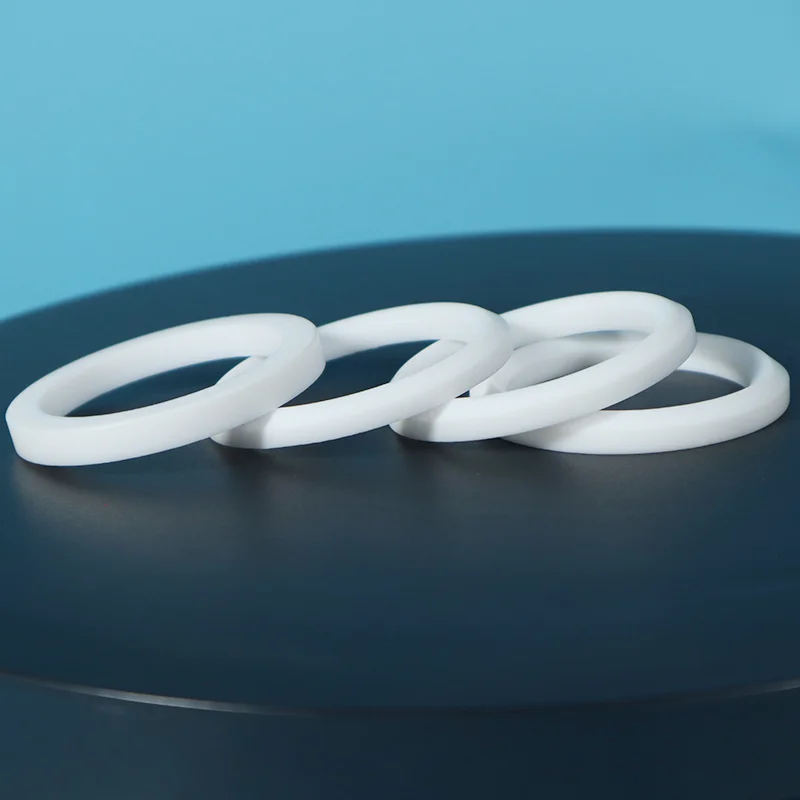

PTFE-pakningssettet produsert av Taifno består av et sett med PTFE-tetningsringer, inkludert en toppadapterring, V-formede mellomringer og en bunnadapterring, designet for installasjon i en pakkboks.

Den er egnet for et temperaturområde på -180°C til +200°C, tåler trykk opp til 500 bar, dekker et pH-område på 0–14, og støtter lineære hastigheter på opptil 5 m/s.

Hvorfor velge PTFE-pakkesett?

O-ringproblemet

Tre kjernefordeler

1. Justerbar tetningskraft: O-ringene er faste — når de er installert, kan ikke tetningskraften justeres. PTFE-pakningssett kan etterstrammes. Ettersom pakningen slites over tid, stram ganske enkelt glandmutteren for å gjenopprette tetningsytelsen. Ingen grunn til å demontere.

2. Dynamisk tetning for bevegelige aksler: O-ringer er statiske tetninger — de tetter i ett fast spor og svikter når akselen beveger seg. PTFE V-ringer er designet spesielt for frem- og tilbakegående og sakte roterende bevegelse - tetningsleppene beveger seg med akselen og opprettholder kontakten under trykk.

3. Trykkaktivert forsegling: Den V-formede geometrien er konstruert for å være trykkaktivert: når systemtrykket øker, tvinger den tetningsleppene mer fast mot stangen og huset, noe som automatisk forbedrer tetningseffektiviteten.

Materialfordel

Sammenligning: Pakningssett vs O-ring vs komposittforsegling

Søknader

Primærnæringer

Typisk utstyr

Kontroll- og isolasjonsventiler

Slukeventiler, kuleventiler, klodeventiler

Stempelpumper

Sentrifugalpumper (sakte roterende)

Hydrauliske sylindre og aktuatorer

Kompressorer

Blandere og røreverk

Smipresser, sprøytestøpemaskiner

Real-World-applikasjoner

Kasusstudie 1: Kjemisk anleggsventilstammepakning

Utfordring: Et kjemisk anlegg som håndterer aggressiv syre ved 150 °C, erstattet O-ringer på kontrollventilstammene hver 2.–3. måned – noe som forårsaker kostbar nedetid og sikkerhetsproblemer.

Løsning: PTFE V-ring pakningssett med karbonfylt kvalitet. Installert med anbefalte dreiemomentspesifikasjoner.

Resultat: Null lekkasje i 18 måneder. Pakningen etterstrammet to ganger under planlagt vedlikehold. 80 % reduksjon i vedlikeholdskostnader og nedetid.

Kasusstudie 2: Slurry Pump Pakking

Utfordring: En slampumpe som håndterer slipende medier slitt ut standardpakking hver 4.–6. uke, noe som krevde hyppige produksjonsavbrudd.

Løsning: Glassfylt PTFE-pakningssett med anti-ekstruderingsringer.

Resultat: Pakkesettet varte i 8 måneder – 8 ganger lenger enn forrige løsning. Vedlikeholdsintervaller forlenget. Produksjonens oppetid ble betydelig forbedret.

Kasusstudie 3: Samsvar med flyktige utslipp

Utfordring: Et naturgassbehandlingsanlegg som trengs for å oppfylle ISO 15848-standardene for flyktige utslipp på kritiske kontrollventiler.

Løsning: PTFE-basert lavutslippspakningssett med proprietær smørepakke, testet i henhold til ISO 15848.

Resultat: Bestått overholdelse av utslippskrav. Lekkasjerater godt under tillatte grenser. Langsiktig ytelse verifisert gjennom kontinuerlig overvåking.

Merk: Faktiske saksresultater varierer avhengig av bruksforholdene. Kontakt oss for applikasjonsspesifikke anbefalinger.

Tekniske spesifikasjoner

Alternativer for materialkvalitet

Kvalitetssikring

100 % virgin PTFE-materiale — ingen omsliping, ingen resirkulert materiale. Konsekvent kvalitet, batch etter batch.

Full sporbarhet – Hver batch kan spores fra råvare til ferdig produkt. Materialsertifikater tilgjengelig på forespørsel.

Presisjonsstøping — Hver pakningsring er presisjonsstøpt eller maskinert til stramme toleranser.

Installasjonsveiledning — Detaljerte installasjonsinstruksjoner og dreiemomentspesifikasjoner for hver bestilling.

ISO Quality System — Produksjonsprosesser følger internasjonale kvalitetsstandarder.

FDA-kvaliteter tilgjengelig — FDA-kompatible og USP klasse VI-klasser for mat- og farmasøytiske applikasjoner.

FAQ

Spørsmål: Hva er PTFE-pakkesett og hvordan fungerer det?

A: Det er en stabel med PTFE-ringer, toppadapter, V-formede midtringer, bunnadapter, installert i en pakkboks.

Når pakkboksmutteren strammes, ekspanderer V-ringene radielt mot både akselen og huset. Systemtrykket gir ytterligere energi til tetningsleppene, tettere tetning når trykket øker. Selvenergigivende. Etterstrammes etter hvert som slitasje oppstår.

Spørsmål: Pakkesett vs. O-ring, når bør jeg bytte?

A: Bytt når O-ringer stadig svikter, på bevegelige aksler, under trykksvingninger eller i aggressive kjemikalier.

O-ringene er statiske, de tetter i faste spor. Pakkesett er dynamiske, justerbare, etterstrammebare og bygget for bevegelige deler.

Prissammenligning: O-ringer koster mindre på forhånd. Men hvis du skifter dem ut hver tredje måned, sparer ett pakningssett som varer i 3–5 år deg for en stor mengde amerikanske dollar i deler, arbeid og nedetid.

Spørsmål: Hva er grensene og den vanligste installasjonsfeilen?

EN: Temperatur: -180°C til +200°C (opptil +315°C modifisert).

Trykk: opptil 500 bar. Hastighet: < 5 m/s.

Den vanligste feilen: overstramming av kjertelen. PTFE er myk, overdreven kompresjon forårsaker kald flyt, deformerer ringer og skaper lekkasje i stedet for tetning. Bruk en momentnøkkel. Stram til i trinn.

Følg vår installasjonsveiledning, inkludert i hver bestilling.
