Spesialtilpassede PTFE-deler

Med over 20 års bransjeerfaring besitter Taifno omfattende kapasiteter innen FoU, tilpasning og produksjon, og tilbyr et bredt spekter av spesialbearbeidede PTFE-deler. Vi bruker presisjonsmaskinering eller kompresjonsstøping for å møte dine eksakte spesifikasjoner, tilpasset enhver form, størrelse eller kvalitet, og håndterer alt fra prototypeutvikling til masseproduksjon.

Send forespørsel

produktbeskrivelse

Taifno er en spesialisert produsent som tilbyr spesialbearbeidede PTFE-deler. Vårt ekspertteam produserer komponenter basert på dine CAD-tegninger, PDF-filer eller til og med håndtegnede skisser. Vi jobber med et bredt spekter av materialer, inkludert virgin PTFE og ulike fylte kvaliteter (som glassfiber, karbonfiber, molybdendisulfid, bronse, PEEK, etc.), som hver er konstruert for å møte spesifikke ytelseskrav.

Be om et tilbud i dag; vi vil svare innen 24 timer for å diskutere løsninger og priser og gi gratis vareprøver.

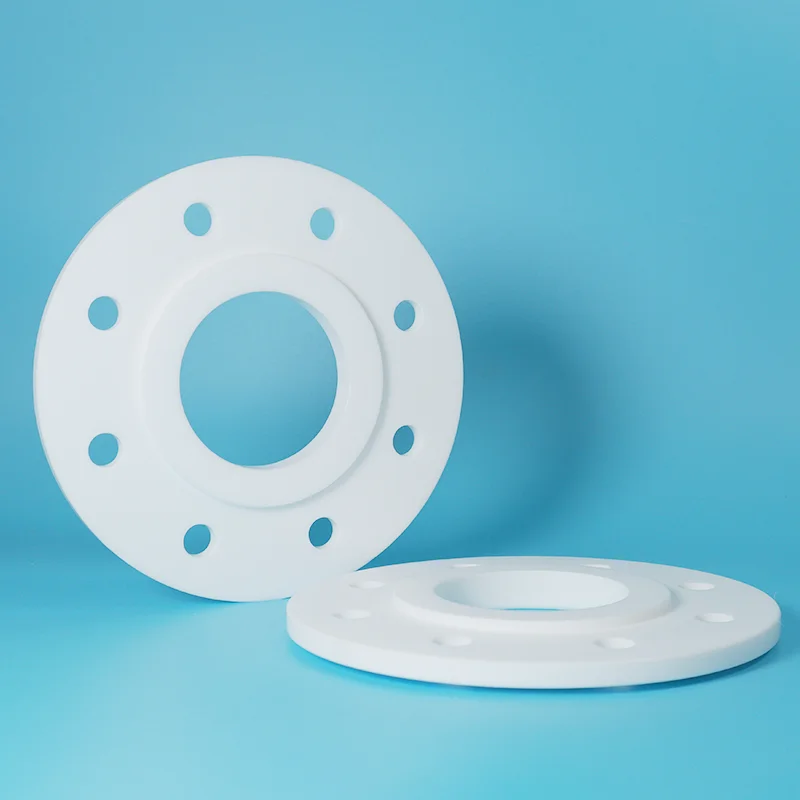

Custom Machined PTFE Parts

Hva er spesialbearbeidede PTFE-deler?

PTFE-tilpassede deler er presisjonsmaskinerte eller støpte komponenter produsert av PTFE-harpiks til dine eksakte spesifikasjoner, ikke en hyllestandard. Du trenger dem når standardstørrelser ikke passer, flensen din ikke er standard, eller applikasjonen krever en spesifikk form, toleranse eller materialkvalitet.

Eksempler: Tilpassede pakninger, ventilseter, stempelringer, lagerputer, belg, isolatorer, alle former du kan tegne, vi kan lage av PTFE.

Viktige materialegenskaper:

Kjemisk treghet: motstår nesten alle kjemikalier, syrer, alkalier, løsemidler, hydrokarboner

Temperaturområde: Kontinuerlig service fra -180°C til +200°C (kortvarig opp til +300°C)

Laveste friksjon: Koeffisienten så lav som 0,04, den laveste av noe fast materiale

Non-stick overflate: Forhindrer medievedheft og opphopning, enkel rengjøring

Elektrisk isolasjon: Utmerkede dielektriske egenskaper

FDA-overholdelse: Tilgjengelig i matkvalitet og biokompatible kvaliteter

Produksjonsprosesser

PTFE tilpassede deler kan produseres gjennom to primære prosesser:

Behandle	Best for	Nøkkelfunksjoner
CNC maskinering	Komplekse geometrier, stramme toleranser, prototyper, små til mellomstore partier	Oppnår ±0,02 mm, 5-aksers evne, komplekse konturer
Kompresjonsstøping	Deler med stor diameter, høyvolumproduksjon, enkle former	Deler opp til 3300 mm diameter, høy tetthet, ingen tomrom

Hvorfor velge tilpassede PTFE-deler

Problemet: Standarddeler passer ikke

Problem	Hvorfor det skjer	Den virkelige kostnaden
Det passer ikke	Standardstørrelser matcher sjelden utstyret ditt	Lekkasjer, for tidlig feil, omarbeid - 3-5 ganger kostnaden for en tilpasset del
Feil materialkarakter	Én karakter for alt – ikke optimalisert for mediene dine	Kort levetid, hyppige utskiftninger — 5-10x kostnad over 3 år
Dårlig ytelse	Generisk design – ikke utviklet for din applikasjon	Nedetid i produksjonen, sikkerhetsrisikoer – overgår lett kostnadene for tilpassede deler
Ekstra kostnad	Endre standarddeler - eller redesign systemet ditt	Produksjonstid, produksjonsforsinkelser - $500+ per modifikasjon

Sammenligning: tilpasset PTFE vs standard vs modifisert

Sammenligning av kostnader og ytelse

Trekk	Standard PTFE	Modifisert standard	Tilpasset PTFE
Passe	Kompromiss - passer kanskje ikke	Passer etter modifikasjon	Perfekt – bygget etter dine spesifikasjoner
Installasjon	Kan kreve omarbeid	Arbeidsintensiv	Enkel - direkte passform
Levetid	Kort — ikke optimalisert	Moderat — forbedring begrenset	Lang – utviklet for din applikasjon
Totalkostnad (3 år)	Høy — hyppige utskiftninger + nedetid + omarbeid	Høy — modifikasjoner + erstatninger + nedetid	Laveste - en del, ingen problemer
Ledetid	Umiddelbar	3-5 dager + arbeid	5-7 dager prototype

Nøkkelinnsikt: En standard PTFE-del kan koste $50. En tilpasset PTFE-del kan koste $200. Men hvis standarddelen svikter hver 3. måned og den tilpassede delen varer i 3 år, sparer den tilpassede delen deg penger det første året.

Legge til nedetid, arbeid og omarbeid? Custom vinner hver gang.

Søknader

Primærnæringer

Industri	Søknad	Anbefalt karakter
Kjemisk prosessering	Ventilseter, pumpedeler, reaktorforinger, rørdeler	Glassfylt eller TFM™ modifisert
Luftfart	Tetninger, lagre, ledningsisolasjon - lett, bredt temperaturområde	Virgin PTFE, FEP, PEEK
Halvleder	Waferbærere, kjemisk håndtering, ultrarene deler — høy renhet, renrom	Virgin PTFE med høy renhet, PFA
Medisinsk og farma	Kirurgiske instrumenter, medikamentproduksjonslinjer - biokompatibel, FDA-kompatibel	Virgin PTFE, FDA/USP-kvaliteter
Olje og gass	Ventilkomponenter, brønnhodeutstyr, rørledningstetninger	Glassfylt eller karbonfylt PTFE
Mat og drikke	Transportbånddeler, FDA-kompatible tetninger, fylleutstyr	Virgin PTFE (FDA-kompatibel)
Industrimaskineri	Bøsninger, lagre, slitekomponenter, føringsringer	Karbonfylt eller bronsefylt PTFE

Typiske tilpassede deler

Tetninger og pakninger: Enhver form, hvilken som helst størrelse, tilpassede geometrier

Bøssinger og lagre: Hylselager, trykkskiver, flensbøssinger

Ventilkomponenter: Ventilseter, plugger, kuler, membraner

Elektriske isolatorer: Standoffs, avstandsstykker, koblingskropper

Stempelringer: Kompressorringer, føringsringer, slitebånd

Laboratorieutstyr: begerglass, reagensrør, trakter, digler, tilpassede dimensjoner

Komplekse komponenter: Multifunksjonsdeler, alle former du kan tegne

Alternativer for materialkvalitet

Karakter	Best for	Viktig fordel	Kjemisk grense	Koste
Virgin PTFE	Rene kjemikalier, FDA, lav friksjon, generell service	Universell kjemisk motstand, lavest friksjon, FDA-kompatibel	Myk – lavere slitestyrke	$
Glassfylt PTFE	Slipende medier, høy belastning, slam	3-5 ganger lengre levetid i slipemidler, styrke	Ikke for HF eller sterk alkali	$$
Karbonfylt PTFE	Høy hastighet, varmeavledning, tørrkjøring	Termisk ledningsevne, lav friksjon, antistatisk	Ikke for sterke oksidasjonsmidler	$$
MoS₂-fylt PTFE	Klistrete medier, lavt dreiemoment, smøreevne	Forbedret smøreevne, reduserer friksjonen ytterligere	Ikke for oksiderende syrer	$$
Bronsefylt PTFE	Ekstremt trykk, tung belastning, stor slitasje	Høyeste styrke og slitestyrke	Ikke for syrer eller saltvann	$$$
KIT	Ekstrem temperatur, høy belastning, stråling	Høyeste styrke, slitestyrke - opptil +250°C	Svært høye kostnader, begrenset kjemisk kompatibilitet	$$$$

Hurtigvalgsguide

Hvis tjenesten din er...	Velge...
Rene kjemikalier, FDA, lavtrykk	Virgin PTFE
Slipemidler, slam, høy slitasje	Glassfylt PTFE
Høy hastighet, varmeavledning, antistatisk	Karbonfylt PTFE
Klistrete medier, lavt dreiemoment, forbedret smøreevne	MoS₂-fylt PTFE
Ekstremt trykk, tung belastning, stor slitasje	Bronsefylt PTFE
Ekstrem temperatur, stråling, høy presisjon	KIT
Ikke sikker? Send oss media, temperatur, trykk	Vi anbefaler

Real-World-applikasjoner

Kasusstudie 1: Tilpasset ventilsete — 6x lengre levetid

Utfordring: Et kjemisk anlegg hadde en ikke-standard kuleventilstørrelse. Standard PTFE ventilseter passet ikke. Fabrikken modifiserte standardseter på stedet, tidkrevende, kostbare og tetningsytelsen kompromittert. Lekkasje oppstod hver 3-4 måned.

Løsning: Tilpassede PTFE-ventilseter til nøyaktige ventildimensjoner. Glassfylt kvalitet for slitestyrke i slipende medier.

Resultat: Perfekt passform. Ingen modifikasjoner nødvendig. Setene varte i over to år, seks ganger lengre enn modifiserte standardseter. Eliminerte $8000/år i modifikasjonskostnader og nedetid.

Kasusstudie 2: Kompleks PTFE-komponent — Stratte toleranser oppnådd

Utfordring: En produsent av halvlederutstyr trengte en kompleks PTFE-komponent med ±0,02 mm toleranse, flere funksjoner og ultrahøy renhet for bruk i renrom. Standard PTFE kunne ikke oppfylle dimensjonsnøyaktigheten.

Løsning: Presisjons-CNC-bearbeiding med en temperaturkontrollert funksjon (68–72 °F) for å opprettholde dimensjonsstabilitet. Avspenningsgløding påført for å forhindre kald flyt. Virgin høyrent PTFE med full sporbarhet.

Resultat: Kompleks geometri oppnådd innenfor toleranse. Null forurensning i renromsvalidering. Flere gjentatte bestillinger lagt inn.

Kasusstudie 3: Tilpasset pakning med stor diameter — ingen søm, ingen lekkasje

Utfordring: Et kjemisk anlegg trengte en PTFE-pakning for en glassforet flens på 2000 mm. Standard pakninger er ikke tilgjengelige i denne størrelsen. Spesialkuttede pakninger fra ark var for dyre og hadde søm-svakheter.

Løsning: Kompresjonsstøpt tilpasset PTFE-pakning til nøyaktig 2000 mm diameter, optimalisert tykkelse for glassforet flensbeskyttelse.

Resultat: støpt konstruksjon i ett stykke – ingen sømmer. Perfekt passform. Ingen skade på glassforet flens. Pakningen fungerte lekkasjefri i 18 måneder og teller.

Merk: Faktiske saksresultater varierer avhengig av bruksforholdene. Kontakt oss for applikasjonsspesifikke anbefalinger.

Factory Factory Factory Factory

Tekniske spesifikasjoner

PTFE-materialeegenskaper

Eiendom	Verdi	Testmetode
Tetthet	2,15-2,20 g/cm³	ASTM D792
Strekkstyrke	20-35 MPa	ASTM D638
Forlengelse ved brudd	250–500 %	ASTM D638
Friksjonskoeffisient	0,04-0,20	ASTM D1894
Hardhet	Shore D 55-65	ASTM D2240
Vannabsorpsjon	<0,01 %	ASTM D570
Kontinuerlig servicetemperatur	-180°C til +200°C	ASTM D746
Kortsiktig servicetemperatur	Opp til +300°C	—
Kjemisk motstand	pH 0-14 (unntatt smeltede alkalimetaller, fluorforbindelser)	—
Dielektrisk styrke	15-50 kV/mm	ASTM D149

Dimensjonale evner

Parameter	Evne
Maskinerte deler — CNC-dreiing	Opp til 600 mm diameter × 1200 mm lengde
Maskinerte deler — CNC-fresing	Opptil 600×400×300 mm
Støpte deler — Kompresjonsstøping	Opp til 3300 mm diameter
Minimum veggtykkelse	Ned til 0,8 mm (maskinert)
Toleranse — Standard	±0,05 mm
Toleranse — presisjon	±0,02 mm
Overflatefinish	0,8-3,2 μm Ra (polering for finere finish)

Kvalitetssikring

100 % Virgin Resin Material — ingen omsliping, ingen resirkulert materiale. Konsekvent kvalitet, batch etter batch.

Full sporbarhet – Hver batch kan spores fra råvare til ferdig produkt. Materialsertifikater tilgjengelig på forespørsel.

Presisjonsmaskinering — Komponenter presisjonsmaskinert til stramme toleranser ved hjelp av avansert CNC-utstyr.

ISO 9001:2015-sertifisert — Produksjonsprosesser sertifisert under ISO-kvalitetsstyringssystemer.

FDA-kompatible kvaliteter tilgjengelig — Virgin PTFE og utvalgte kvaliteter oppfyller kravene i FDA 21 CFR 177.1550.

Gratis DFM-støtte — Vi evaluerer designet ditt og anbefaler geometri eller materialalternativer for lavere kostnader – samme funksjon, bedre produksjonsevne. Inkludert med hvert sitat.

Prototype til produksjon – Enkel prototype til høyvolumsproduksjon – alt støttes. Ledetid: 5-7 dager prototype, 7-15 dager produksjon.

Test Test Test Test

FAQ

Spørsmål: Hva trenger du for å sitere spesialbearbeidede PTFE-deler, og hvor lang tid tar det?

A: Fire ting:

(1) Tegning eller skisse: 3D (STEP/IGES), 2D (PDF), eller til og med en håndskisse med nøkkeldimensjoner.

(2) Materialklasse: vi anbefaler hvis du er usikker.

(3) Antall: prototype, liten batch eller produksjon.

(4) Bruk: temperatur, media, trykk (så vi kan anbefale riktig karakter).

Sitat behandlingstid: 24 timer.

Ledetid for prototyper: 5–7 dager.

Produksjonstid: 7–20 dager.

Frakt: Fly 5–15 dager; Sjø 15-30 dager.

Spørsmål: Hvilke toleranser kan du oppnå, og hvor mye koster tilpasset?

A: Standardtoleranse: ±0,05 mm.

Presisjon: ±0,02 mm.

Kostnadene avhenger av kompleksitet, størrelse, materiale, toleranse og mengde.

Prissammenligning: En standarddel kan koste 50 USD. En tilpasset del kan koste $200. Men hvis standarddelen må skiftes ut hver tredje måned, betaler den tilpassede delen seg selv det første året.

Vi hjelper deg med å optimalisere designet for å redusere kostnadene – gratis DFM-tilbakemelding med hvert tilbud. Ingen skjulte avgifter. Full åpenhet.

Spørsmål: Hva er grensene og hvordan hjelper du meg med å unngå feil?

A: Temperatur: -180 °C til +200 °C (opptil +300 °C på kort sikt).

Kjemiske grenser:

Virgin PTFE: ikke for smeltede alkalimetaller eller fluor.

Glassfylt: ikke for HF eller sterk alkali.

Karbonfylt: ikke for sterke oksidasjonsmidler.

De vanligste feilene: Utforming for sprøytestøping (PTFE kan ikke sprøytestøpes), spesifisere toleranser for stramme (øker kostnader), eller velge feil kvalitet for mediet ditt.

Vi hjelper deg å unngå disse, gratis DFM-anmeldelse med hvert sitat. Vi evaluerer design, bekrefter kompatibilitet, anbefaler riktig karakter og foreslår geometrialternativer for lavere kostnad.

Vi lager ikke bare deler, vi løser tetningsproblemer.

Hot Tags: Tilpassede maskinerte PTFE-deler, PTFE CNC-maskinerte deler, PTFE-delerprodusent
