PTFE-konvoluttgummipakning med vannmerkelinje
  • PTFE-konvoluttgummipakning med vannmerkelinjePTFE-konvoluttgummipakning med vannmerkelinje
  • PTFE-konvoluttgummipakning med vannmerkelinjePTFE-konvoluttgummipakning med vannmerkelinje
  • PTFE-konvoluttgummipakning med vannmerkelinjePTFE-konvoluttgummipakning med vannmerkelinje

PTFE-konvoluttgummipakning med vannmerkelinje

Taifno er en pålitelig fabrikk med 20+ års bransjeerfaring, vår PTFE Envelope Rubber Gasket with Watermark Line kombinerer den kjemiske motstanden til PTFE med fleksibiliteten og gjenvinningen av en gummikjerne. Tilgjengelig med EPDM-, NBR-, silikon- og FKM-kjerner, egnet for kjemisk prosessering, rørsystemer og applikasjoner som krever både korrosjonsbestandighet og fleksibel tetningsytelse.
    StrukturGummikjerne + PTFE kappe
    FlateVannkrusning (sagete)
    KjemipH 0–14 · FDA-alternativer
    Temperatur-180 °C til +200 °C
    Taifno PTFE konvoluttpakninger

    PTFE-konvoluttgummipakning med vannmerkelinje

    En gummikjerne fullstendig innkapslet i PTFE, med et vannkruslingsmønster på tetningsflaten. PTFE-belegget gir universell kjemisk motstand (pH 0–14). Vannbølgeoverflaten er nøkkelen - den gir en pålitelig tetning ved lavt dreiemoment, og forhindrer flensskader på glassforede flenser og plastflenser. Send flensstørrelse, media og temperatur til Taifno, så kan vi tilby skreddersydde løsninger og fabrikk-direkte priser.

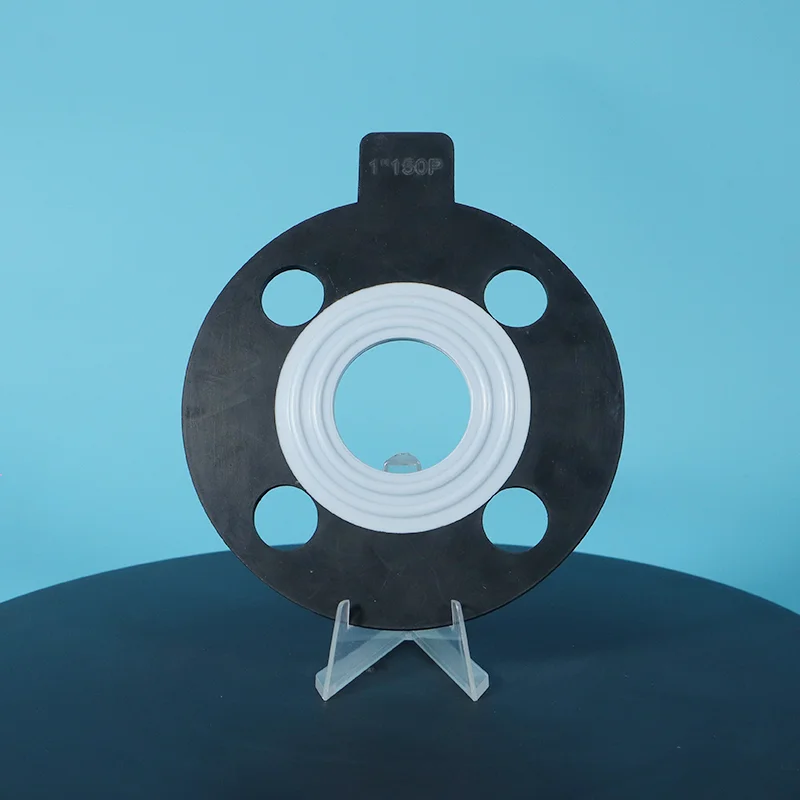

    PTFE envelope rubber gasket with watermark line from Taifno
    PTFE-konvolutt-gummipakning med vannrippelforsegling.

    Hva er en PTFE-konvoluttgummipakning med vannmerkelinje?

    En PTFE-gummibelagt pakning er en sammensatt tetningspakning som består av en gummikjerne fullstendig innkapslet i et PTFE-belegg, med et vannrippelmønster på tetningsoverflaten. Denne designen kombinerer komprimerbarheten til gummi med den kjemiske motstanden til PTFE og forseglingsgrepet til et tagget overflatemønster.

    Struktur:gummikjernen gir komprimerbarhet, gjenoppretting og tilpasning til ujevne flenser; PTFE-belegget gir universell kjemisk motstand (pH 0–14), en non-stick-overflate og forhindrer kontaminering av media; vannrippeloverflaten er et tagget mønster på tetningsflaten som gir et pålitelig tetningsgrep under lavt boltemoment – ​​forhindrer sklir og reduserer boltbelastningen.

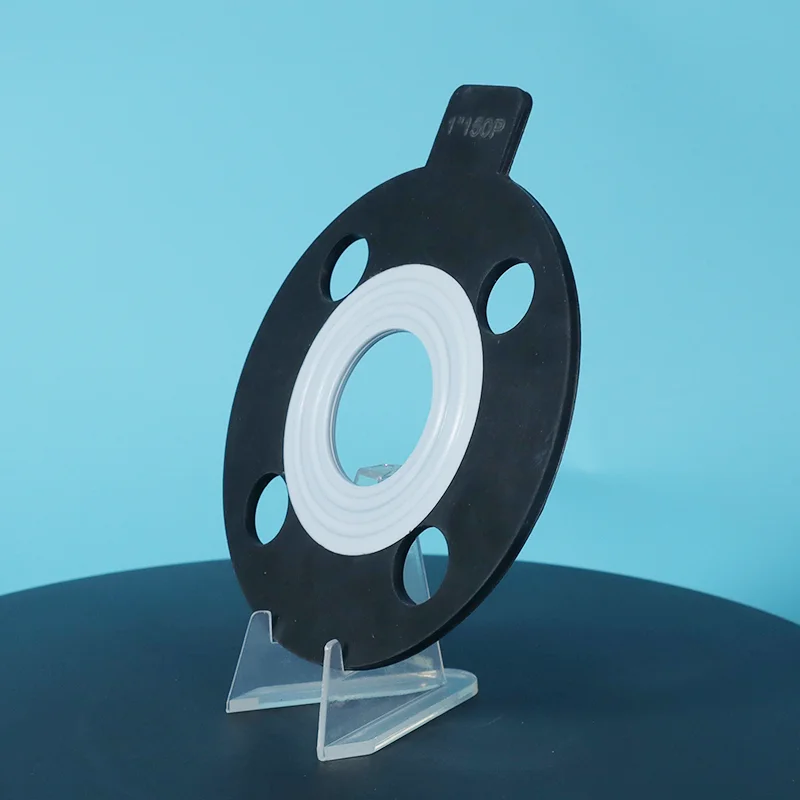

    PTFE envelope rubber gasket water ripple surface
    Vannkrusende overflate griper flensflaten ved lav boltbelastning.

    Nøkkelegenskaper

    Forsegling med lavt dreiemomentVannkrusoverflaten griper flensflaten med mindre boltbelastning enn glatt PTFE og beskytter skjøre flenser.
    FlensvennligMyk gummikjerne og PTFE-belegg beskytter glassforede, plast- og FRP-flenser.
    Kjemisk motstandPTFE-belegg gir pH 0–14 motstand og beskytter gummikjernen mot kjemisk angrep.
    KomprimerbarhetGummikjerne fyller flensujevnheter og kompenserer for boltavslapping.

    Sammenlignings- og utvalgsguide

    PTFE gummibelagt vs utvidet PTFE vs solid PTFE vs konvoluttpakning

    Trekk PTFE gummibelagt Utvidet PTFE (ePTFE) Solid PTFE Konvoluttpakning
    Komprimerbarhet ★★★★★glimrende ★★★★★glimrende ★★☆☆☆fattig ★★★☆☆moderat
    Bedring ★★★★★glimrende ★★★★☆god ★★☆☆☆fattig ★★★☆☆moderat
    Forsegling med lavt dreiemoment ★★★★★vann ripple grep ★★★★☆tilpasset ★★☆☆☆ ★★★☆☆
    Kjemisk motstand ★★★★☆PTFE-belegg ★★★★★pH 0–14 ★★★★★ ★★★★☆
    Temperaturområde -180 °C til +200 °C -196 °C til +200 °C -180 °C til +200 °C Opptil +260 °C
    FDA-kompatibel ✅ Ja (EPDM/Silikon) ✅ Ja ✅ Ja ⚠️ Avhenger av filler
    Best for Lavt dreiemoment, glassforede flenser, plastflenser Skadede flenser, lavt dreiemoment, kjemisk service Rengjør kjemikalier, glatt flenser Generell kjemisk tjeneste

    Hurtigvalgsguide

    Hvis søknaden din er... Velge… Hvorfor
    Glassforede flenser, plastflenser - trenger lavt dreiemoment + kjemisk motstand PTFE gummibelagt Vannbølgeoverflate gir lavt dreiemoment, gummikjerne beskytter flenser
    Skadede eller skjeve flenser - trenger tilpasning + kjemisk motstand Utvidet PTFE Tilsvarer uregelmessigheter, ren PTFE
    Rene kjemikalier, glatte flenser, maksimal kjemisk renhet Solid PTFE Maksimal kjemisk motstand, ingen gummikjerne
    Generell kjemisk service + moderat komprimerbarhet Konvoluttpakning God balanse mellom kjemisk motstand + komprimerbarhet

    For den ufylte grunnlinjen, se gjennomvirgin PTFE flat pakningside; for skadede flenser, seutvidede PTFE-produkter, og helePTFE konvoluttpakningerrekkevidde viser relaterte former.

    Tilgjengelige gummikjernealternativer

    EPDM -40 °C til +120 °C Vann, damp, milde kjemikalier. ✅ FDA Ja
    NBR (Nitril) -30 °C til +100 °C Oljer, drivstoff, hydraulikkvæsker. ❌ FDA-nr
    Silikon -60 °C til +200 °C Høy temperatur, matkontakt. ✅ FDA Ja
    FKM (Viton) -20 °C til +200 °C Aggressive kjemikalier, høy temperatur, oljer. ❌ FDA-nr

    Primære applikasjoner

    Industri Søknad Hvorfor denne pakningen
    Glassforet utstyr Glassforede reaktorer, kar Lavt dreiemoment, skånsomt mot skjøre overflater
    Plast- og FRP-flenser Plastrør, FRP utstyr Lavt dreiemoment forhindrer flensskader
    Kjemisk prosessering Ujevne flenser, pumpeforbindelser Gummikjerne tilpasser seg uregelmessigheter
    Mat og drikke Sanitærtilkoblinger – FDA-kompatibel FDA-kompatibelt materiale tilgjengelig
    Vannbehandling Vannledninger, mild kjemisk service EPDM-kjerne + PTFE-belegg
    Taifno PTFE factory production area
    PTFE produksjonsområde.
    Taifno PTFE molding equipment
    Støpeutstyr.
    Taifno PTFE batch control
    Materialhåndtering og batchkontroll.
    Taifno finished gasket stock
    Ferdig pakningslager.

    Tekniske spesifikasjoner

    PTFE gummibelagte pakningsegenskaper

    Parameter Verdi
    Temperaturområde -180 °C til +200 °C (avhengig av gummikjerne)
    pH-område 0–14, PTFE-belegg gir universell motstand
    Alternativer for gummikjerne EPDM, NBR, Silikon, FKM
    Tykkelse av PTFE-belegg 0,5–1,0 mm (vanlig)
    Overflatemønster Vann krusning / taggete overflate
    FDA-kompatibel Ja (EPDM, silikonkvaliteter)
    Størrelsesområde Standard flensstørrelser og tilpassede dimensjoner

    Kvalitetssikring

    100 % virgin PTFE-harpiksKonsekvent kvalitet, batch etter batch.
    Premium gummikjerneHøykvalitets elastomerer med full sporbarhet.
    Full innkapslingPTFE dekker gummikjernen fullstendig - ingen eksponert gummi.
    FDA-kompatible karakterer tilgjengeligEPDM- og silikonkvaliteter oppfyller FDA-kravene.
    Full sporbarhetMaterialsertifikater tilgjengelig på forespørsel.
    Egendefinerte størrelserTilgjengelig i standard flensstørrelser og tilpassede dimensjoner.
    LedetidStandardstørrelser 5–10 dager; tilpassede størrelser 10–15 dager.
    PTFE material testing
    Materialtesting.
    PTFE dimensional inspection
    Dimensjonell inspeksjon.
    PTFE batch traceability
    Batch sporbarhet poster.
    PTFE final quality check
    Endelig kvalitetskontroll.

    Kasusstudie: Vannkrusende PTFE-konvoluttpakning i en glassforet reaktor

    Ved et plantevernmiddelproduksjonsanlegg i Zhejiang ble en glassforet reaktor utsatt for krevende kjemiske prosessforhold, med daglig trykksykling mellom -0,09 MPa vakuum og 0,8 MPa nitrogentrykk. På grunn av gjentatte svingninger i vakuum og positivt trykk, led de originale pakningene av utilstrekkelig gjenoppretting og avspenning av tetningsspenning, noe som resulterte i hyppige tetningsfeil og lekkasjeproblemer som påvirket kontinuerlig produksjon.

    For å oppfylle kravene til kjemisk motstand, kompresjonsgjenvinning og dynamisk tetningsytelse, ble gummikjerne PTFE-innkapslede pakninger med en tagget tetningsoverflate installert som en erstatningsløsning. Det ytre laget av PTFE gir utmerket motstand mot korrosive kjemikalier, mens gummikjernen gir overlegen elastisitet og kompresjonskompensasjon, slik at pakningen tåler gjentatte vakuum- og trykkendringer.

    Etter utskifting har reaktoren fungert pålitelig i over 1 år uten lekkasje eller tetningsfeil, noe som har forbedret utstyrets stabilitet og driftssikkerhet betydelig.

    • Industri:plantevernmiddelproduksjon (Zhejiang)
    • Utstyr:glassforet reaktor
    • Betingelser:daglig sykling mellom -0,09 MPa vakuum og 0,8 MPa nitrogentrykk
    • Opprinnelig:konvensjonell pakning — utilstrekkelig restitusjon, stressavslapping, hyppig lekkasje
    • Erstatning:gummikjerne PTFE-innkapslet pakning med takket tetningsflate
    • Resultat:over 1 års pålitelig drift uten lekkasje

    FAQ

    Hva er en PTFE-konvoluttgummipakning med vannmerkelinje, og når bør jeg bruke den?

    En PTFE-gummibelagt pakning består av en gummikjerne som er fullstendig innkapslet i et PTFE-belegg, med et overflatemønster med vannrippel (sirrated) på tetningsflaten. Gummikjernen gir komprimerbarhet og gjenvinning, tilpasser seg ujevne flenser og kompenserer for boltavslapning. PTFE-belegget gir kjemikaliebestandighet og forhindrer medieforurensning. Vannkrusoverflaten gir et pålitelig tetningsgrep under lavt boltemoment.

    Bruk den når:glassforede flenser, plastflenser, FRP-flenser, lavt dreiemoment forsegling nødvendig, ujevne eller skadede flensoverflater, applikasjoner som krever både kjemisk motstand og komprimerbarhet.Når du IKKE skal bruke den:ekstreme temperaturer over +200 °C (bruk ekspandert PTFE eller metallkappe), applikasjoner hvor gummikjernen ikke er kompatibel med mediet (bekreft kjemisk kompatibilitet), eller høytrykkstjeneste som krever ekstrem utblåsningsmotstand.

    PTFE gummibelagt vs utvidet PTFE, hvilken bør jeg velge for glassforede flenser?

    Begge egner seg utmerket for glassforede flenser, men de tjener forskjellige prioriteringer.PTFE gummibelagt:gummikjerne gir maksimal komprimerbarhet og gjenvinning; vannrippeloverflate gir tetningsgrep ved laveste dreiemoment; PTFE-belegg gir kjemisk motstand. Best når du trenger maksimal flensbeskyttelse, lavest mulig dreiemoment og gummikjernematerialene er kompatible med mediet ditt.Utvidet PTFE (ePTFE):ren PTFE, ingen gummikjerne; samsvarer med flensuregelmessigheter; utmerket kjemisk motstand og temperaturområde. Best når mediet ditt ikke er kompatibelt med noen gummikjerne, du trenger FDA/USP-kompatibilitet, eller du trenger bredere kjemisk kompatibilitet.

    Rask regel:laveste dreiemoment + gummikompatibilitet → PTFE gummibelagt. Kjemisk kompatibilitet + FDA-samsvar → ePTFE.

    Hva er begrensningene - og hva er de vanligste feilene?

    Temperatur:-180 °C til +200 °C (avhengig av gummikjerne).Kjemisk:pH 0–14, PTFE-belegg gir universell motstand, men gummikjernen har kjemiske begrensninger.Trykk:lavere enn metallkjernepakninger, ikke for ekstremt høyt trykk.

    Tre vanlige feil:(1) bruk av feil gummikjerne for mediet — PTFE-belegget beskytter gummikjernen, men hvis PTFE er skadet, må gummikjernen være kompatibel med mediet; (2) overstramming — gummikjernen er myk, overdreven kompresjon kan skade PTFE-belegget, bruk lavt dreiemoment med kontrollert installasjon; (3) overskridelse av temperaturgrenser - temperaturgrensen for gummikjerne er lavere enn PTFE-belegget, og den generelle pakningsgrensen er satt av gummikjernen, ikke PTFE.

    Få et tilbud på PTFE-konvoluttpakning

    Send din flensstørrelse, media, temperatur og foretrukne gummikjerne (EPDM / NBR / Silikon / FKM). Taifno vil bekrefte PTFE-belegget, vannets krusningsmønster, tykkelse, FDA-kvalitet og ledetid - fabrikkdirekte tilbud.
