Type C PTFE-konvoluttpakning
  • Type C PTFE-konvoluttpakningType C PTFE-konvoluttpakning
  • Type C PTFE-konvoluttpakningType C PTFE-konvoluttpakning

Type C PTFE-konvoluttpakning

Type C PTFE-konvoluttpakningen har en korrugert rustfri stålinnsats (304/316) fullstendig innkapslet i PTFE. Den gir utmerket spenst og utblåsningsmotstand, tåler temperaturer opp til 200°C, og er egnet for et pH-område på 0–14. Hvis du ser etter en pålitelig produsent og leverandør, vurder Taifno, ta gjerne kontakt med oss.
    Forsterket PTFE-forseglingsløsning
    Type C PTFE-konvoluttpakning

    Taifno er en profesjonell produsent av Type C PTFE konvoluttpakninger. Vi har ISO 9001 og ISO 14001 sertifiseringer, og produktene våre overholder autoritative internasjonale standarder som CE og FDA; vi tilbyr også tilpasning basert på spesifikke bransjekrav og driftsforhold.

    Type C-pakningen består av en PTFE-konvolutt kombinert med en korrugert kjerne av rustfritt stål (tilgjengelig i 304 eller 316 rustfritt stål). Den forsterkede metallkjernen forbedrer ikke bare strukturell styrke, men gir også spenst og forbedrer motstanden mot trykksvingninger og termisk syklus.

    ISO 9001 ISO 14001 CE FDA 304 / 316 SS kjerne Egendefinerte størrelser

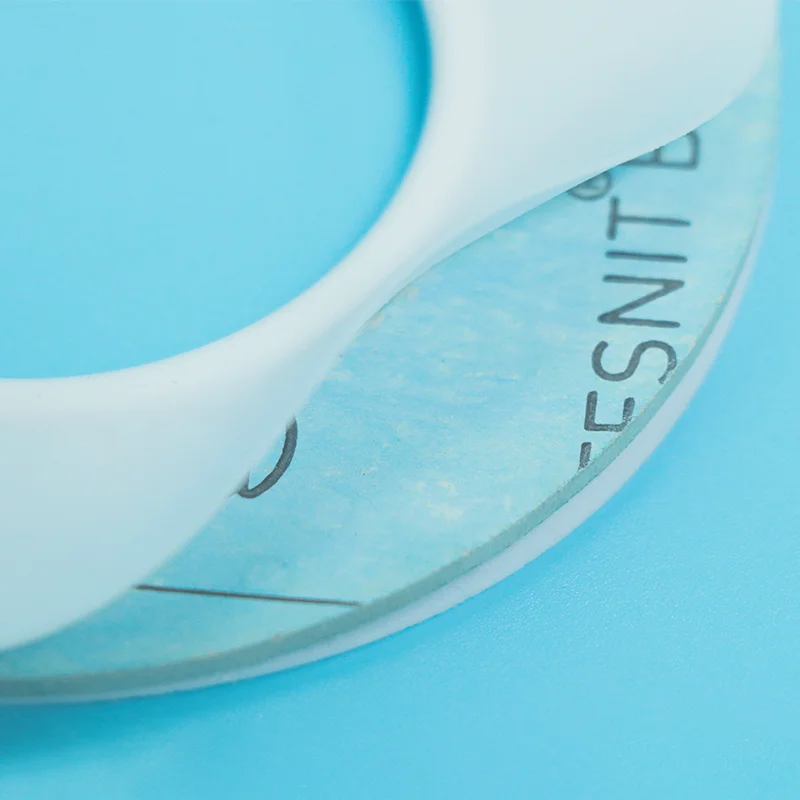

    Type C PTFE Envelope Gasket

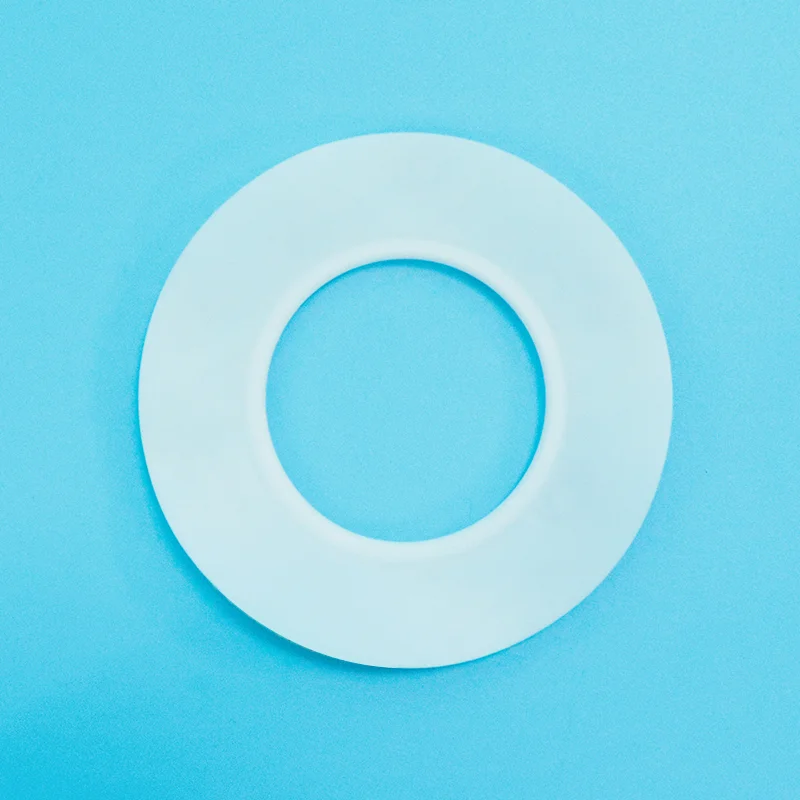

    Type C PTFE Envelope Gasket
    Struktur og funksjon

    Hvordan fungerer Type C PTFE-konvoluttpakning?

    En sammensatt tetningsstruktur som kombinerer PTFE kjemisk motstand med den mekaniske støtten av korrugert rustfritt stål.

    Type C PTFE Envelope Gasket er en forsterket tetningsløsning designet for høyt trykk og krevende driftsmiljøer. Den har et ytre lag av PTFE kombinert med en korrugert rustfritt stålforsterkningskjerne, og skaper en komposittstruktur som gir både kjemisk motstand og mekanisk styrke.

    Pakningsstrukturen inkluderer:

    01

    Ytre PTFE-lag:

    PTFE-kappen omgir fullstendig den innvendige metallarmeringen, og skaper en korrosjonsbestandig tetningsoverflate. Den beskytter metallinnsatsen mot direkte kontakt med aggressive medier samtidig som den opprettholder PTFEs utmerkede motstand mot syrer, alkalier, løsemidler og andre kjemikalier.

    02

    Korrugert rustfritt stålforsterkning:

    Den innvendige 304 eller 316 rustfrie korrugerte innsatsen fungerer som et fleksibelt støtteelement. Dens fjærlignende design gjør at pakningen kan komme seg etter kompresjon, opprettholde tetningstrykket og motstå deformasjon under varierende belastninger.

    03

    Forsterket tetningsdesign:

    Kombinasjonen av PTFE og en korrugert metallkjerne gjør at Type C-konstruksjon opprettholder tetningsytelsen under trykkendringer, termisk ekspansjon og gjentatte driftssykluser. Metallarmeringen forbedrer stabiliteten og reduserer risikoen for ekstrudering eller utblåsing i krevende bruksområder.

    Viktige ytelsesfordeler:

    Type C-konstruksjon kombinerer den kjemiske motstanden til PTFE med gjenvinning, stivhet og trykkstøtte til en korrugert metallkjerne.

    Forbedret gjenopprettingsytelse:

    Den korrugerte rustfrie stålinnsatsen gir kontinuerlig elastisk gjenvinning, og hjelper pakningen med å opprettholde tetningskraften etter gjentatt kompresjon og temperaturendringer.

    Forbedret trykkmotstand:

    Den forsterkede metallkjernen støtter PTFE-laget og forhindrer overdreven deformasjon, noe som gjør den egnet for applikasjoner med høyere trykk enn standard hylsterpakninger med myk kjerne.

    Egnet for store flensapplikasjoner:

    Den ekstra strukturelle støtten gjør Type C PTFE Envelope Gasket til et ideelt valg for flenser med stor diameter, spesielt DN350+-systemer der konvensjonelle pakningsdesign kan mangle tilstrekkelig stivhet.

    Applikasjonsbasert utvalg

    Sammenlignings- og utvalgsguide

    Sammenlign konstruksjon, gjenvinning, trykkevne, kjemisk motstand og anbefalt service for vanlige pakningsalternativer.

    Les Vanlige spørsmål om valg

    Type C vs Type A vs Type B vs Metal Jacketed vs Solid PTFE

    Sveip horisontalt på mobilen
    Trekk Type C (korrugert metall) Type A (spalte) Type B (maskinbearbeidet) Metalljakke Solid PTFE
    Konstruksjon Bølgemetall + PTFE Spalte + mykt fyllstoff Maskinert + mykt fyllstoff Metallkjerne + PTFE-deksel PTFE i ett stykke
    Spring-Tilbake ★★★★★glimrende ★★★☆☆ ★★★☆☆ ★★★★☆ ★★☆☆☆
    Utblåsningsmotstand ★★★★★glimrende ★★☆☆☆ ★★★☆☆ ★★★★★ ★★☆☆☆
    Trykkevne ★★★★★høyest ★★☆☆☆ ★★★☆☆ ★★★★★ ★★★☆☆
    Kjemisk motstand ★★★★★pH 0-14 ★★★★☆ ★★★★★ ★★★★☆ ★★★★★
    Koste $$$ $ $$ $$$ $$$$
    Best for Høyt trykk, termisk sykling, stor diameter Lavt trykk, generelle kjemikalier Middels press, kritisk service Ekstremt trykk, høy temperatur Maksimal kjemisk renhet

    Hurtigvalgsguide

    Velg etter driftstilstand
    Hvis søknaden din er... Velge... Hvorfor
    Høyt trykk, stor diameter (DN350+), termisk sykling Type C Korrugert metallkjerne gir tilbakefjæring + strukturell styrke
    Lavt trykk, generelle kjemikalier, kostnadsbevisst Type A Mest økonomisk
    Middels høyt trykk, kritisk service, bedre tetningsintegritet Type B Full konvolutt, ingen spalte
    Ekstremt trykk, høy temperatur, utblåsningsrisiko Metalljakke Solid metallkjerne
    Maksimal kjemisk renhet, ingen gjennomtrengningsrisiko Solid PTFE Ingen fyllstoff eller metallkjerne

    Primære applikasjoner

    Typiske bransjer og tjenester
    Industri Søknad Hvorfor type C
    Kjemisk prosessering Høytrykksledninger, flenser med stor diameter, termisk sykling Metallkjerne gir tilbakefjæring + utblåsningsmotstand
    Olje og gass Høytrykksrørledningsflenser, brønnhodeutstyr Utblåsningsmotstand, høytrykksevne
    Kraftproduksjon Dampsystemer, termiske syklingsflenser Metallkjernen opprettholder forseglingen under temperaturendringer
    Masse og papir Rånetanker med stor diameter, gjenvinningskjeler Mulighet for stor diameter + kjemisk motstand
    Materiale og driftsdata

    Tekniske spesifikasjoner

    Type C PTFE-konvoluttpakningsegenskaper

    Parameter Verdi
    Temperaturområde Opptil +200°C
    Trykkgrense Høyere enn Type A/B — avhenger av design og metallkjerne
    pH-område 0-14 — universell kjemisk motstand
    Metallkjernemateriale 304 SS, 316 SS (standard), Hastelloy, Inconel på forespørsel
    Kjernetype Korrugert metallinnsats
    Anbefalt størrelse DN350+
    Materiale PTFE kappe + rustfritt stål korrugert kjerne

    Tilgjengelige metallkjernealternativer

    Kjernemateriale Best for
    304 rustfritt stål Generell kjemisk service, standardapplikasjoner
    316 rustfritt stål Forbedret korrosjonsbestandighet - aggressive kjemikalier, saltvann
    316L rustfritt stål Forbedret korrosjonsbestandighet - sure miljøer
    Hastelloy® C-276 Ekstrem korrosjonsbestandighet - svært aggressive kjemikalier, syrer
    Inconel® Høy temperaturstyrke – ekstrem varme (+200°C+)

    Kvalitetssikring

    Materialvalg, PTFE-innkapsling, korrugert forsterkning og produksjonssporbarhet støtter jevn tetningsytelse.

    Standard og tilpasset Type C pakningsproduksjon
    01

    1. 100 % virgin PTFE-harpiks

    Sikrer stabil kvalitet, utmerket kjemikaliebestandighet og konsistent forseglingsytelse batch etter batch.

    02

    2. Premium kjerne i rustfritt stål

    Laget av korrosjonsbestandig 304/316 rustfritt stål for å gi høy styrke og pålitelig støtte under trykk og termisk sykling.

    03

    3. Full PTFE-innkapsling

    Forsegler metallinnsatsen fullstendig, forhindrer korrosjonsrisiko og sikrer lang levetid.

    04

    4. Bølgeformet armeringsdesign

    Gir tilbakefjæring, opprettholder tetningskraften og forbedrer motstanden mot trykksvingninger.

    05

    5. Materialsporbarhet

    Materialsertifikater og produksjonsdokumentasjon er tilgjengelig på forespørsel.

    06

    6. Egendefinerte størrelser og rask levering

    Standard flensstørrelser og tilpassede dimensjoner er tilgjengelige. Standardstørrelser: 5–10 dager; tilpassede størrelser: 10–15 dager.

    FAQ

    Gjennomgå anbefalte applikasjoner, utvalgskriterier, driftsbegrensninger og vanlige installasjonsfeil.

    Spørsmål: Hva er en Type C PTFE-konvoluttpakning, og når bør jeg bruke den?

    A: En type C PTFE-konvoluttpakning har en korrugert metallinnsats i rustfritt stål som er fullstendig innkapslet i en PTFE-kappe. Den korrugerte metallkjernen gir tilbakefjæring, utblåsningsmotstand og strukturell integritet under høyt trykk og termisk sykling.

    Bruk Type C når:Høytrykksservice, flenser med stor diameter (DN350+), termiske syklusforhold og applikasjoner der utblåsningsmotstand er kritisk.

    Når du IKKE skal bruke Type C:Generell kjemisk service med lavt trykk (Type A er mer økonomisk), flenser med liten diameter (Type A eller B er mer kostnadseffektive), eller applikasjoner som krever maksimal kjemisk renhet uten metallinnhold (Solid PTFE).

    Spørsmål: Type C vs metallkappet pakning, hvilken bør jeg velge?

    A: Type C og metallkappede pakninger har begge metallkjerner, men de tjener forskjellige bruksområder.

    Type C (korrugert metallkjerne): fullstendig innkapslet i PTFE, ikke eksponert metall, ideell for kjemisk service der PTFE kjemisk motstand er nødvendig. Best for moderat-høyt trykk, termisk sykling og flenser med stor diameter.

    Metallkappede pakninger: metallkjerne delvis eller helt dekket med PTFE eller andre materialer, gir ekstrem trykkevne og motstand mot høye temperaturer. Best for ekstremt trykk, høy temperatur (+260°C+), og applikasjoner der PTFE vil mykne eller krype.

    Rask regel:

    Kjemisk service, moderat-høyt trykk, termisk sykling → Type C.

    Ekstremt trykk, ekstrem temperatur → Metallkappe.

    Spørsmål: Hva er begrensningene og hva er de vanligste feilene?

    EN: Temperatur: Opptil +200°C (PTFE-grense).

    Trykk: Høyere enn Type A/B, avhenger av design og metallkjernetykkelse.

    Størrelse: Anbefalt for DN350 og høyere, den korrugerte metallkjernen gir strukturell styrke for store diametre. Anbefales ikke for tynnveggede eller skjøre flenser, metallkjernen er stiv og kan forårsake skade hvis den strammes for hardt.

    Vanlige feil:

    (1) Bruk av type C på tynnveggede eller glassforede flenser uten momentkontroll: den stive metallkjernen kan sprekke skjøre overflater; bruk lavt dreiemoment med kontrollert installasjon.

    (2) Overstramming: metallkjernen gir tetningskraft; overdreven kompresjon skader PTFE-kappen.

    (3) Feil størrelsesvalg: Type C anbefales for DN350+; for mindre størrelser kan type A eller B være mer økonomisk.

    Få en type C-pakningskonfigurasjon basert på dine driftsforhold

    Oppgi flensstørrelse, trykk, temperatur, prosessmedium og foretrukne metallkjerne. Taifno kan se gjennom applikasjonen og støtte tilpasset type C PTFE-konvoluttpakning.

    Flensstørrelse og standard Driftstrykk Driftstemperatur Prosessmedium Kjernematerialpreferanse Nødvendig mengde
    Trenger du en størrelse eller materialgjennomgang?

    Send dine driftsparametre for en fokusert diskusjon om valg av pakning.

    Send inn driftsparametre Kontroller tekniske data på nytt
