PTFE-konvoluttpakning for glassforet flens

I motsetning til standard PTFE-pakninger som krever høy setebelastning, er PTFE-hylsterpakningen for glassforede flenser designet for å oppnå en effektiv tetning med lavere boltspenning. Dette produktet er egnet for glassforede reaktorer, kar og rørsystemer fra produsenter som De Dietrich Process Systems og Pfaudler, samt for andre standard glassforede flensdesign.

Hva gjør glassforede flenser annerledes?

Glassbelagte (glassbelagte) stålflenser er mye brukt i kjemisk prosessutstyr fordi de gir utmerket korrosjonsbestandighet mot aggressive medier. Glassbeleggingsprosessen skaper imidlertid unike forseglingsvansker. Flensoverflaten er ofte ujevn og bølget, mens selve glasslaget er sprøtt og følsomt for for stor strammekraft.

Forseglingsutfordringen:

1. Uregelmessig flensoverflate: Den ujevne glassbelagte overflaten gjør det vanskelig for konvensjonelle pakninger å oppnå fullstendig kontakt og pålitelig forsegling.

2. Sprøtt glassfôr: For høyt boltemoment kan skade eller sprekke glasslaget, noe som kan føre til kostbare reparasjoner og utstyrsstans.

3. Begrenset boltlastekapasitet: Glassbelagte flenser tåler ikke de samme strammekreftene som metallflenser, og krever en pakning med bedre tilpasningsevne under lav kompresjonskraft.

4. Krav til kjemikaliebestandighet: Tetningsmaterialet må tåle syrer, alkalier, løsemidler og andre etsende prosessmedier uten nedbrytning.

Hvorfor en PTFE-konvoluttpakning?

Sammenlignings- og utvalgsguide

PTFE-konvolutt vs ePTFE-tape vs standard PTFE: for glassforede flenser

Hurtigvalgsguide

Typisk konstruksjon

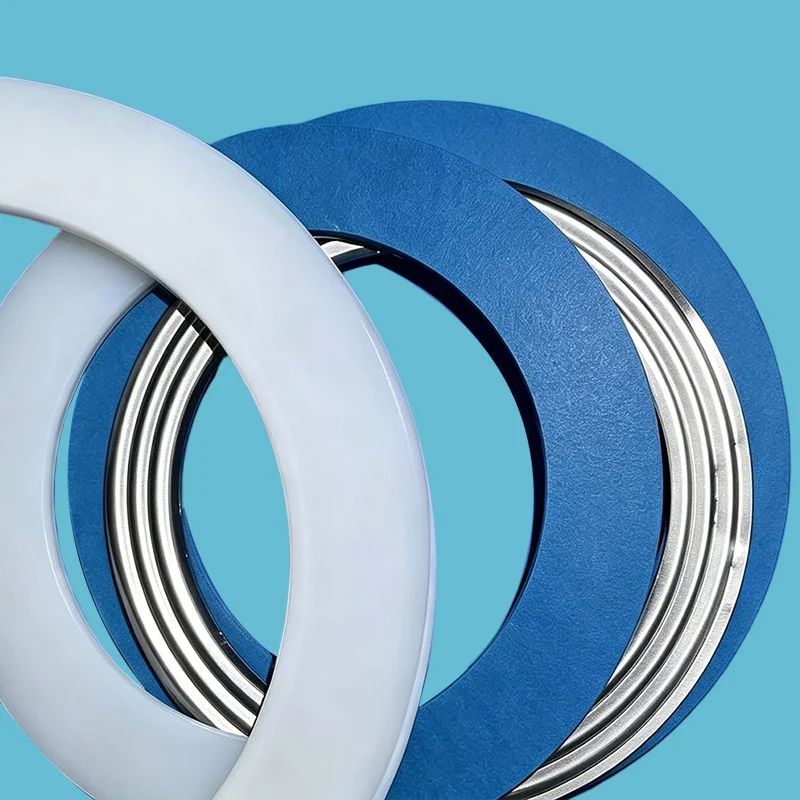

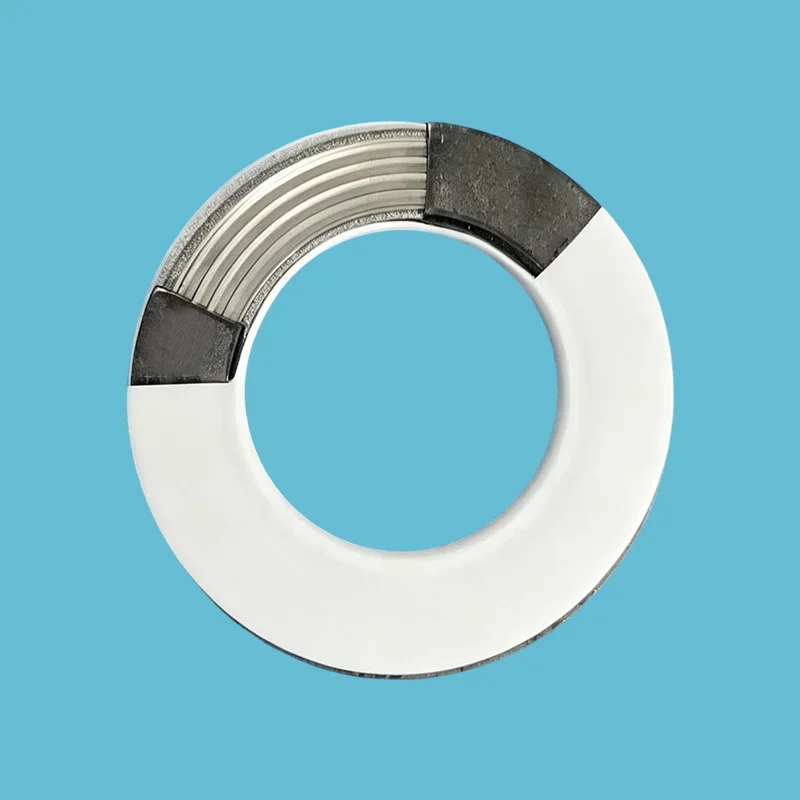

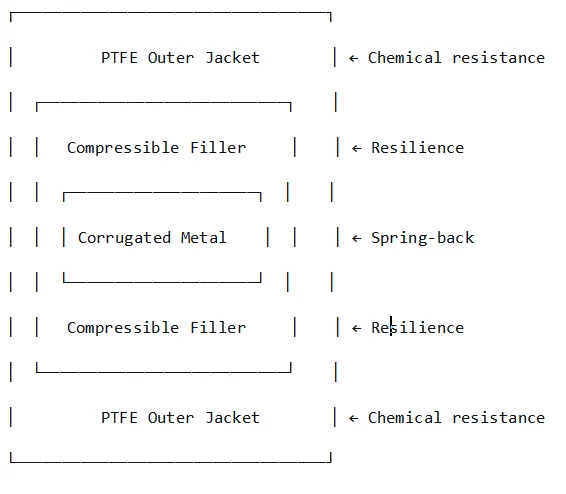

Moderne PTFE-konvoluttpakning for glassforet flens inneholder ofte en korrugert metallinnsats med komprimerbare fylllag på begge sider, fullstendig innkapslet i PTFE:

Tekniske spesifikasjoner

Glassbelagt flenskonvoluttpakningsegenskaper

Tilgjengelige kjernematerialer

Kasusstudie

Ved et API-mellomproduksjonsanlegg i Anhui ble en glassforet destillasjonsbeholder drevet under sure prosessforhold. Under langvarig service utviklet det seg riper på den glassforede flensoverflaten, noe som hindrer konvensjonelle pakninger i å oppnå riktig tetningskontakt. Sure medier trengte gradvis gjennom det skadede området og nådde metallsubstratet, noe som forårsaket korrosjon under glassforingen. Forverringen økte lekkasjerisikoen og truet med for tidlig utstyrssvikt, med potensielle erstatningskostnader på over 200 000 RMB.

For å løse dette problemet ble en glassfôret flensspesifikk innkapslet pakning installert. Designet for skjøre og ujevne glassforede flensoverflater, kombinerer pakningen en kjemisk motstandsdyktig PTFE-kappe med en fleksibel kjernestruktur.

PTFE-laget gir utmerket beskyttelse mot syrepenetrering og korrosjon, mens den komprimerbare kjernen tilbyr overlegen gjenvinningsytelse for å kompensere for mindre flensriper og overflateuregelmessigheter uten å kreve for stort boltmoment, og hjelper til med å beskytte glassforingen mot ytterligere skade.

Etter utskifting oppnådde den glassforede destillasjonsbeholderen stabil forseglingsytelse og forlenget levetid, og unngikk omtrent RMB 200 000 i utskiftingskostnader for utstyr. Denne applikasjonen demonstrerer effektiviteten til glassforede flensspesifikke innkapslede pakninger for å forhindre lekkasje, redusere vedlikeholdskostnader og forbedre utstyrets pålitelighet i farmasøytiske og finkjemiske prosessmiljøer.

Kvalitetssikring

100 % Virgin PTFE Resin — jevn kvalitet, batch etter batch

Glassvennlig design — tetning med lavt dreiemoment beskytter skjøre overflater

Merkekompatibilitet — De Dietrich, Pfaudler og alle standard glassforede flensstørrelser

Full sporbarhet – materialsertifikater tilgjengelig på forespørsel

TA-Luft-kompatibel — flyktige utslippskontroll (velg kvaliteter

FDA-kompatible karakterer tilgjengelig — mat- og farmasøytiske applikasjoner

Ledetid — standardstørrelser 5–10 dager; tilpassede størrelser 10-15 dager

FAQ

Spørsmål: Hvorfor trenger glassforede flenser spesielle pakninger?

A: Glassforede flenser er ikke flate: de har bølgete, ujevne overflater på grunn av glassbeleggingsprosessen.

Standard PTFE-pakninger krever høyt boltemoment for å tilpasse seg: som sprekker det sprø glasslaget. Spesielle konvoluttpakninger med komprimerbare kjerner forsegler ved lavt dreiemoment, og beskytter skjøre glassoverflater samtidig som de gir PTFEs kjemiske motstand.

Kostnaden ved å bruke feil pakning: En sprukket glassfôret flens koster $5000+ å reparere, pluss produksjonsstans.

Spørsmål: Hvilken pakning fungerer best for De Dietrich og Pfaudler glassforede flenser?

A: PTFE-konvoluttpakninger er standard forseglingsløsning for De Dietrich, Pfaudler og alle store glassforede utstyrsmerker. Tilgjengelig i alle standardstørrelser som matcher hver produsents flensdimensjoner. For sterkt bølgete overflater eller store diametre (DN600+) er ePTFE-tape også godkjent av De Dietrich.

Nøkkelen er installasjon med lavt dreiemoment, glassforede flenser krever vanligvis bare 50–70 % av standard boltsmoment.

Rask regel:

Standard flenser → Konvoluttpakning.

Alvorlige uregelmessigheter → ePTFE-tape.

Vi leverer pakninger til alle større glassforede utstyrsmerker, send ditt utstyrsmerke og flensstørrelse for et tilbud.

Spørsmål: Hva er grensene – og de vanligste feilene?

EN: Temperatur: -180°C til +200°C (standardkvaliteter).

Trykk: Opptil 1,0 MPa (10 bar).

Kjemisk: pH 0-14 — PTFE-kappe gir universell motstand.

Tre vanlige feil:

(1) Overstramming: den vanligste årsaken til skade på glassflensen. Bruk en kalibrert momentnøkkel og følg flensprodusentens spesifikasjoner.

(2) Feil pakningstykkelse: Pakningstykkelsen skal være 4–5 ganger det målte flensgapet.

(3) Ved bruk av standard PTFE-pakninger: de krever høyere dreiemoment og VIL sprekke glasset. Vi inkluderer installasjonsspesifikasjoner med hver bestilling. Følg dem. Ingen lekkasjer. Ingen glassskade. Ingen gjetting.
