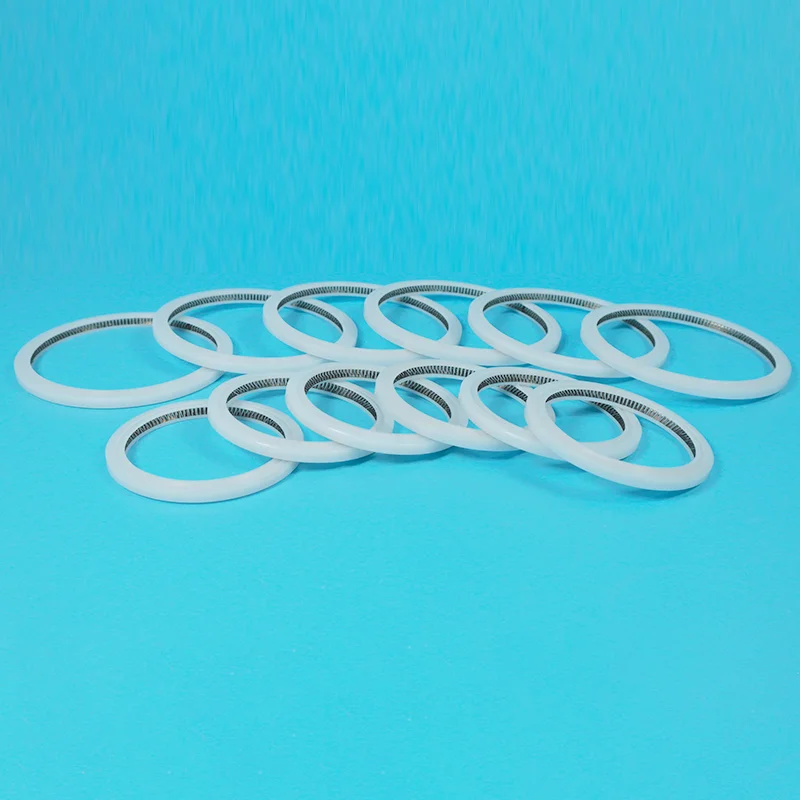

V-type fjær energisert tetning

Taifno er en kinesisk produsent av V-type fjæraktiverte tetninger. Disse tetningene er presisjonskonstruerte og kan tilpasses, designet for statiske tetningsapplikasjoner som flenser, dekkplater og endeflater. De leverer pålitelig tetteytelse over et bredt spekter av driftsforhold, inkludert trykk fra null til høye nivåer, ekstreme temperaturer og eksponering for de aller fleste kjemiske medier.

Send forespørsel

produktbeskrivelse

Den innvendige fjæren til den fjæraktiverte tetningen av V-typen gir innledende tetningskraft under nulltrykksforhold; systemtrykket forsterker tetningseffekten ytterligere – jo høyere trykk, desto tettere er tetningen.

Driftstemperaturområde: -180°C til +200°C; trykk opp til 45 MPa (dynamisk) / 60 MPa (statisk); frem- og tilbakegående hastighet opp til 15 m/s.

V-Type Spring Energized Seal

Hva er en V-type fjærdrevet tetning?

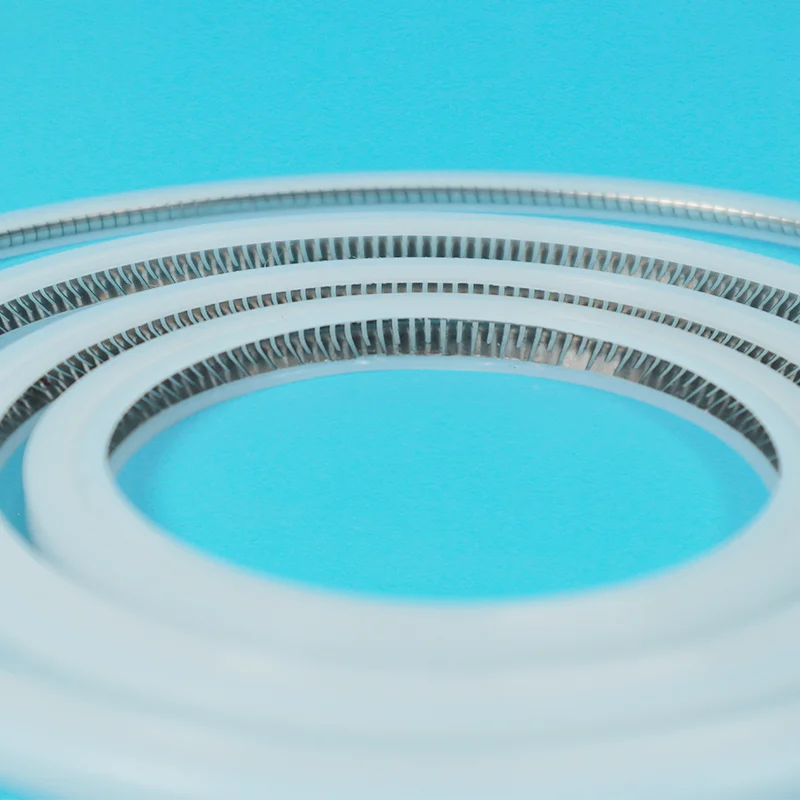

V-type fjæraktivert tetning består av en PTFE U-formet kappe med en V-formet rustfri stålfjær inni. V-fjæren har en "cantilever"-design som konsentrerer belastningen ved forkanten av tetningsleppen, og gir en pålitelig tørkevirkning.

Slik fungerer det:

Nulltrykk: V-fjær gir innledende tetningskraft – tetter selv når systemet ikke er under trykk

Under trykk: Systemtrykket kommer inn i U-hulrommet og presser tetningsleppene hardere mot den parrende overflaten – trykk = tettere tetning

Selvenergigivende: Ingen ekstern kraft er nødvendig for å opprettholde forseglingens integritet

V-Type vs U-Type: Hvilken trenger du?

Trekk	V-type	U-type
Forseglingsretning	Aksial - flenser, deksler, endeflater	Radial — stempelstenger, ventilstammer
Fjærtype	V-formet utkragende fjær	Helical eller cantilever fjær
Best for	Statisk tetning	Dynamisk forsegling (frem- og tilbakegående/roterende)
Tørkehandling	Ja - pålitelig tørking av rusk	Moderat

Hvorfor velge V-Type?

Problem	Hvordan V-Type løser det
O-ringer svikter under trykksykling	Fjær gir konstant tetningskraft — upåvirket av trykksvingninger
Gummitetninger brytes ned i kjemikalier	PTFE-jakke er kjemisk inert — pH 0-14, universell motstand
Tetninger lekker ved null trykk	Fjær gir tetningskraft ved null trykk
Høy friksjon — stick-slip	PTFE har lavest friksjon — jevn bevegelse, ingen stick-slip
Ekstreme temperaturer bryter ned elastomerer	-180°C til +200°C — kryogenisk til sterilisering

Valgguide

V-Type vs O-Ring vs U-Type

Trekk	V-type	O-ring	U-type
Null trykkforsegling	✅ Ja — fjær gir kraft	❌ Nei	✅ Ja
Trykk	Opptil 60 MPa (statisk)	Moderat	Opptil 60 MPa
Temperatur	-180°C til +200°C	-180°C til +150°C	-180°C til +200°C
Kjemisk motstand	★★★★★	★★☆☆☆	★★★★★
Friksjon	★★★★★ laveste	★★★★☆	★★★★★
Forseglingsretning	Aksial	Radial	Radial
Best for	Flenser, deksler, endeflater	Generell statisk tetning	Stempelstenger, ventilstammer

Hurtigvalgsguide

Hvis tjenesten din er...	Velge...
Flenser, deksler, endeflater — statisk tetning	V-type
Stempelstenger, ventilstammer — frem- og tilbakegående bevegelse	U-type
Generelle formål, lave kostnader, rene medier	O-ring

Primære applikasjoner

Industri	Søknad
Kjemisk prosessering	Reaktordeksler, flenser, pumpehus - syrer, løsemidler, aggressive kjemikalier
Farmasøytisk	Sterilt prosessutstyr, bioreaktorer, fyllemaskiner — FDA/USP-overholdelse
Halvleder	Gass- og kjemiske tetninger med høy renhet, vakuumsystemer — ultrarenhet
Luftfart	Drivstoffsystemer, hydrauliske systemer — ekstrem temperatur, høy pålitelighet
Olje og gass	Ventiltetninger, brønnhodeutstyr — høyt trykk, H₂S, etsende medier
Mat og drikke	Sanitære tilkoblinger, fylleutstyr — FDA-overholdelse

Real-World-applikasjoner

Kasusstudie 1: Kjemisk reaktor — 3 år null lekkasje

Utfordring: Et kjemisk anlegg opplevde lekkasje fra en reaktormanway-tetning som håndterer aggressive syrer ved 150 °C. Standard PTFE-pakninger var kaldflytende og lekket hver 6.-8. måned. Vedlikehold krevde full avstengning og rengjøring.

Løsning: Installert V-type fjærdrevet tetning med glassfylt PTFE-kappe for forbedret slitestyrke. V-fjær ga konstant tetningskraft som kompenserer for termisk syklus og trykksvingninger.

Resultat: Null lekkasje i over 3 år. Ingen vedlikehold nødvendig. Eliminerte årlige driftsstanskostnader.

Kasusstudie 2: Farmasøytisk fyllstoff — FDA-overholdelse oppnådd

Utfordring: En farmasøytisk fyllemaskin krevde en forsegling for en roterende ventil som håndterer sterilt produkt. Standard O-ringer kunne ikke bestå FDA-testing av ekstraherbare materialer og krevde hyppig utskifting på grunn av kjemisk angrep fra CIP/SIP-sykluser.

Løsning: Medfølgende V-type fjærdrevet tetning med ny PTFE-kappe og 316 rustfritt stål V-fjær. FDA-kompatibelt materiale. Full dokumentasjon leveres.

Resultat: Bestått FDA-testing av ekstraherbare stoffer. Seal overlevde gjentatte CIP/SIP-steriliseringssykluser uten nedbrytning. Ingen erstatning nødvendig på 18 måneder.

Merk: Faktiske saksresultater varierer avhengig av bruksforholdene. Kontakt oss for applikasjonsspesifikke anbefalinger.

Factory Factory Factory Factory

Tekniske spesifikasjoner

Produktegenskaper

Parameter	Verdi
Temperaturområde	-180°C til +200°C
Press – Dynamisk	Opptil 45 MPa
Trykk — Statisk	Opptil 60 MPa
Hastighet — Gjensidig	Opp til 15m/s
Hastighet — Rotary	Opptil 1m/s
Materiale	PTFE-jakke + V-fjær i rustfritt stål (304/316/301)
Kjemisk motstand	pH 0-14 — praktisk talt universell
Forseglingstype	Aksial tetning – statisk eller lavhastighets roterende

Alternativer for materialkvalitet

Karakter	Best for	Viktig fordel	Kjemisk grense
Virgin PTFE	Rene kjemikalier, FDA-applikasjoner, generell service	Universell kjemisk motstand, lavest friksjon, FDA-kompatibel	Myk – lavere slitestyrke
Glassfylt PTFE	Slipemidler, høy slitasje, slam	Økt mekanisk styrke, slitestyrke	Ikke for HF eller sterk alkali
Karbonfylt PTFE	Varmespredning, antistatisk, lav friksjon	Termisk ledningsevne, forbedret krypemotstand	Ikke for sterke oksidasjonsmidler
MoS₂-fylt PTFE充	Klistrete medier, lavt dreiemoment, forbedret smøreevne	Redusert friksjon, forbedret slitestyrke	Ikke for oksiderende syrer

Materialalternativer for fjær

Fjærmateriale	Best for
304 SS / 316 SS	Generell kjemisk service, moderate temperaturer
316L SS	Forbedret korrosjonsbestandighet - aggressive kjemikalier, saltvann
Elgiloy	Utmerket korrosjonsbestandighet - romfart, kjemiske, kritiske tjenester
Hastelloy	Ekstrem korrosjonsbestandighet - svært aggressive kjemikalier, syrer
Inconel	Høy temperaturstyrke – ekstrem varme (+260°C+)

Kvalitetssikring

100 % Virgin PTFE-harpiks – ingen omsliping, ingen resirkulert materiale. Konsekvent kvalitet, batch etter batch.

Presisjonsfjærproduksjon — Fjærer produsert etter nøyaktige spesifikasjoner med CNC-utstyr.

Full sporbarhet – Hver batch kan spores fra råmateriale til ferdig forsegling. Materialsertifikater på forespørsel.

ISO 9001-sertifisert — Produksjonsprosesser sertifisert under ISO-kvalitetsstyringssystemer.

FDA-kompatible karakterer tilgjengelig — Virgin PTFE oppfyller FDA 21 CFR 177.1550 og BfR-krav.

Egendefinerte fjærlegeringer tilgjengelig — 301/304/316 SS-standard; Elgiloy, Hastelloy, Inconel for ekstreme forhold.

Test Test Test Test

FAQ

Spørsmål: Hva er en fjærdrevet tetning av V-type, og når bør jeg bruke den?

A: En PTFE U-jakketetning med en V-formet rustfri stålfjær inni. Tetninger fra null trykk (fjær gir startkraft) til høyt trykk (systemtrykk gir energi til leppene).

Bruk den når O-ringer eller gummitetninger svikter, i aggressive kjemikalier, ekstreme temperaturer (-180°C til +200°C), høyt trykk (opptil 60MPa), eller kritiske applikasjoner der lekkasje ikke er akseptabelt.

V-type vs U-type: V-type for flenser, deksler, endeflater (aksial tetning). U-type for stempelstenger, ventilstammer (radial tetning).

Hvis du tetter en flens eller deksel, velg V-type.

Hvis du forsegler en bevegelig stang, velg U-type.

Spørsmål: Hvor mye koster en fjærtetning av V-type og hva er ledetiden?

A: Kosten avhenger av diameter, materialkvalitet, fjærlegering og mengde. Standardstørrelser starter på omtrent X−X−Y. Egendefinerte størrelser oppgitt per tegning.

Kostnad for fjærlegering: 304 SS (standard, laveste pris) → 316 SS (forbedret korrosjon) → Elgiloy/Hastelloy/Inconel (ekstrem korrosjon/høy temperatur, høyere kostnad).

Ledetid:

Standardstørrelser: 5-7 dager.

Egendefinerte størrelser: 10-15 dager.

Frakt: luft 5-10 dager, sjø 15-30 dager.
