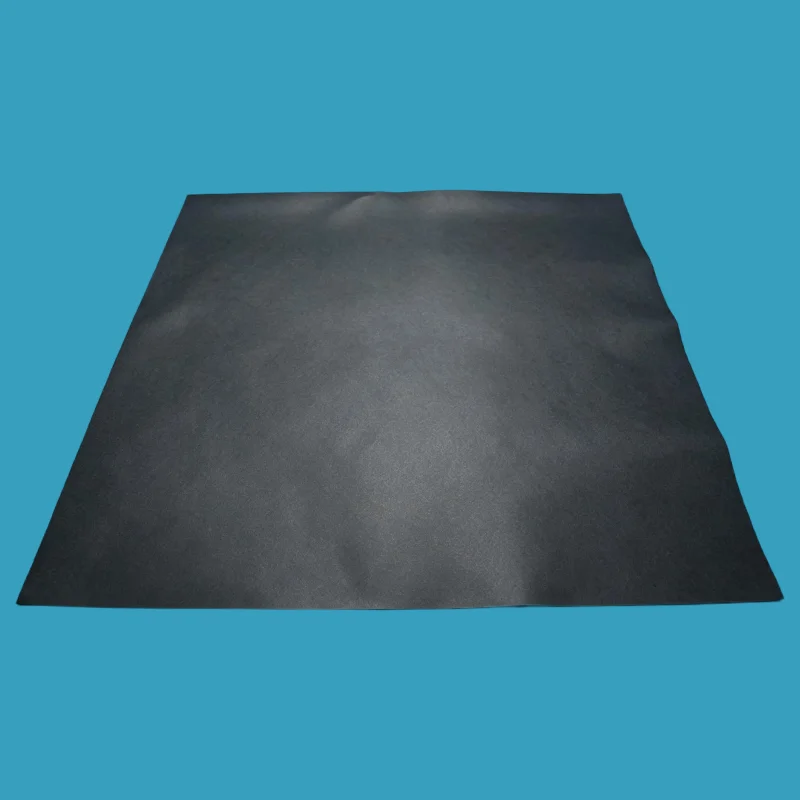

Grafittfylt PTFE-ark

Grafittfylt PTFE-ark er et av produktene som tilbys av Taifno. Som produsent med 20 års bransjeerfaring tilbyr vi FoU og tilpasningsmuligheter. Formulert med 15 %–30 % grafittfyllstoff, kombinerer dette produktet den utmerkede kjemiske motstanden til PTFE med forbedret termisk ledningsevne og en lavere friksjonskoeffisient, noe som gjør det egnet for pakninger, tetninger, lagre og glidekomponenter.

Send forespørsel

produktbeskrivelse

Som en profesjonell produsent og leverandør av grafittfylte PTFE-plater, tilbyr Taifno FDA-kompatible kvaliteter egnet for mat- og farmasøytisk industri. Materialet er ikke-brennbart, motstandsdyktig mot bakterievekst, og har lavere friksjon, overlegen varmeledningsevne og redusert kaldstrøm.

Nøkkelspesifikasjoner: driftstemperaturområde fra -180°C til +200°C, trykkmotstand opptil 75 bar, strekkfasthet ≥11 N/mm² og gjenvinningsgrad ≥35%.

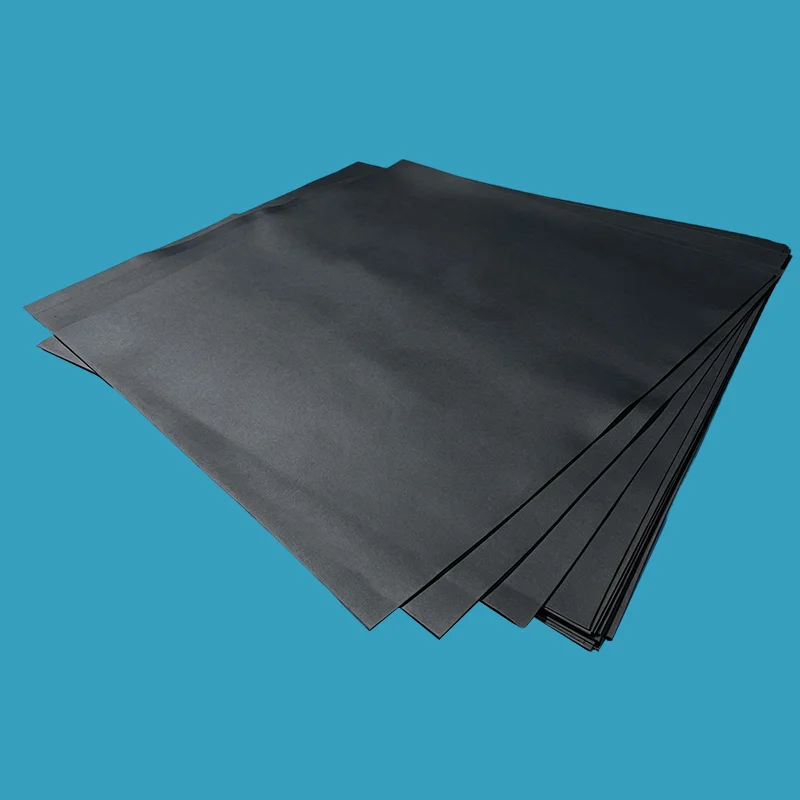

Graphite Filled PTFE Sheet

Hva er et grafittfylt PTFE-ark?

Et grafittfylt PTFE-ark er et høyytelses pakningsmateriale laget av virgin PTFE forsterket med grafittfyllstoff (vanligvis 15-30 % grafittinnhold). Grafittpartiklene gir strukturell forsterkning som betydelig forbedrer materialets mekaniske og termiske egenskaper samtidig som den opprettholder PTFEs brede kjemiske kompatibilitet (pH 0-14).

Viktige fordeler med grafittforsterkning:

Redusert friksjonskoeffisient: grafitt senker friksjonskoeffisienten, og forbedrer glideytelsen i lagre og tetninger

Forbedret termisk ledningsevne: grafitt forbedrer varmespredningen, reduserer varme flekker og akselslitasje under bruk

Redusert kaldflyt: grafittfyllstoff minimerer krypavslapning (35 % krypavslapning vs høyere for virgin PTFE)

Utmerket oppbevaring av boltmoment: opprettholder tetning over tid, færre krav til ettertrekking

God utvinning: gjenvinning ≥35 % opprettholder forseglingens integritet

FDA-kompatibel: oppfyller FDA-spesifikasjonene for mat- og farmasøytiske applikasjoner (utvalgte kvaliteter)

Vil ikke støtte flamme: brannsikker

Vil ikke støtte bakterievekst: egnet for rene prosesser

Hvorfor velge grafittfylt PTFE?

Problem	Hvordan grafittfylt PTFE løser det	Kostnaden ved å velge feil
PTFE kryper og lekker under belastning	Grafittfyllstoff reduserer kaldflyt (35 % krypeavslapping) — opprettholder boltemomentet lenger	Hyppig etterstramming, pakningsskifte hver 6.-12. måned
Friksjon bygges opp i lagrene	Grafitt senker friksjonskoeffisienten – jevn glidning, mindre slitasje	Akselslitasje, utstyrsskade, for tidlig svikt
Varme skader pakninger og aksler	Grafitt forbedrer termisk ledningsevne - sprer varme, kjører kjøligere	Hot spots, akselskåring, pakningsdegradering
PTFE mangler mekanisk styrke	Grafitt forbedrer trykkstyrken – holder formen under belastning	Pakningsekstrudering, deformasjon under trykk
Forurensningsrisiko for mat/legemidler	FDA-kompatible kvaliteter tilgjengelig - rent materiale, ingen ekstraherbare materialer	Produktforurensning, FDA-bøter, batchtap

Sammenlignings- og utvalgsguide

Grafittfylt PTFE vs Virgin PTFE vs Carbon Fiber PTFE vs Glass Fiber PTFE

Trekk	Grafittfylt PTFE	Virgin PTFE	Karbonfiber PTFE	Glassfiber PTFE
Farge	Svart / Mørkegrå	Hvit	Svart	Off-white / Grå
Friksjonskoeffisient	★★★★★ laveste	★★★★☆	★★★★☆	★★★☆☆
Termisk ledningsevne	★★★★★ glimrende	★★☆☆☆	★★★★★ glimrende	★★★☆☆
Krypemotstand	★★★★☆ 35 %	★★☆☆☆	★★★★★	★★★★☆
Slitasjemotstand	★★★★☆	★★☆☆☆	★★★★★ beste	★★★★★ beste
Mekanisk styrke	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Kjemisk motstand	★★★★☆ ikke for oksidasjonsmidler	★★★★★	★★★★☆ ikke for oksidasjonsmidler	★★★★☆ ikke for HF/alkali
FDA-kompatibel	✅ Ja	✅ Ja	❌ Nei	✅ Ja
Best for	Lav friksjon, lagre, varmeavledning, dynamiske tetninger	Generell kjemikalie	Høy hastighet, høy belastning, varmeavledning	Slipende medier, høyt trykk

Hurtigvalgsguide

Hvis tjenesten din er...	Velge...	Hvorfor
Lagre, foringer, glideapplikasjoner	Grafittfylt PTFE	Laveste friksjon + varmeledningsevne
Høyhastighets dynamisk forsegling	Grafittfylt PTFE	Varmespredning + lav friksjon
Høy temperatur, høy belastning, høy hastighet	Karbonfiber PTFE	Beste varmeledningsevne + mekanisk styrke
Slipende medier, høyt trykk, høy slitasje	Glassfiber PTFE	Best slitestyrke + mekanisk styrke
Sterke oksidasjonsmidler (salpetersyre, klor)	Virgin PTFE	Grafitt/karbonoksider — ny PTFE kreves
Rene kjemikalier, generell forsegling	Virgin PTFE	Laveste pris, universell kjemikaliebestandighet

Primære applikasjoner

Industri	Søknad	Hvorfor grafitt
Kjemisk prosessering	Flenser, pumper, ventiler - syrer, løsemidler, kjemikalier	Kjemisk motstand + redusert kryp + lav friksjon
Kraftproduksjon	Dampsystemer, høytemperaturflenser, turbintetninger	Termisk ledningsevne, varmeavledning
Farmasøytisk	Sterilt prosessutstyr – FDA-overholdelse	FDA-kompatibel, ikke-forurensende
Mat og drikke	Sanitære tilkoblinger — FDA-overholdelse	FDA-kompatibel, bakterieresistent
Lagre og bøssinger	Mekaniske deler, skyveapplikasjoner, skyveskiver	Laveste friksjon, varmeledningsevne, lav slitasje
Masse og papir	Røytetanker, pumper - moderate kjemikalier	Kjemikaliebestandighet + krypemotstand
Olje og gass	Raffineriflenser, rørledninger — hydrokarboner	Kjemisk kompatibilitet + termisk stabilitet

Factory Factory Factory Factory

Tekniske spesifikasjoner

Produktegenskaper

Parameter	Verdi	Notater
Temperaturområde	-196°C til +200°C	Kontinuerlig service
Maks trykk	Opptil 75 bar	Avhenger av tykkelse og design
Tetthet	2,1 – 2,3 g/cm³	—
Strekkstyrke	≥11 N/mm²	—
Komprimerbarhet	7–19 %	ASTM F36
Bedring	≥35 %	ASTM F36
Kryp avslapning	≤35 %	ASTM F38 — betydelig bedre enn virgin PTFE
Farge	Svart / Mørkegrå	—
Materiale	PTFE + grafittfyllstoff (15-30 %)	—
FDA-kompatibel	Ja (velg karakterer)	FDA-kompatible formuleringer tilgjengelig
Flammemotstand	Vil ikke støtte flamme	—
Bakteriell vekst	Vil ikke støtte	—

Tilgjengelige karakterer

Karakter	Grafittinnhold	Best for
Grafitt 15 %	15% grafitt	Moderat forbedring av egenskaper samtidig som fleksibiliteten opprettholdes
Grafitt 30 %	30% grafitt	Maksimal varmeledningsevne, trykkstyrke og krypemotstand
Grafitt + Glassfiber	20% glass + 5% grafitt	Balanserte egenskaper — styrke + lav friksjon
FDA-karakter	Grafitt fylt	Mat og farmasøytiske applikasjoner

Tilgjengelige størrelser

Størrelse (mm)	Tykkelsesområde (mm)	Notater
1000 × 1000	4-50	Støpt ark
1220 × 1220	4-50	Støpt ark
1500 × 1500	4-50	Støpt ark
2000 × 2000	4-50	Støpt ark

Kvalitetssikring

100 % Virgin PTFE Resin — jevn kvalitet, batch etter batch

Grafittforsterkning – jevn spredning for jevn ytelse

FDA-kompatible karakterer tilgjengelig — egnet for mat- og farmasøytiske applikasjoner

Vil ikke støtte Flame — brannsikker

Vil ikke støtte bakterievekst – egnet for rene prosesser

Full sporbarhet – materialsertifikater på forespørsel

Ledetid — standardstørrelser på lager (24–48 timer); tilpassede størrelser 7-10 dager

Test Test Test Test

FAQ

Spørsmål: Hva er et grafittfylt PTFE-ark, og hvor skal jeg bruke det?

A: En grafittfylt PTFE-plate (også kjent som en grafittmodifisert PTFE-plate eller svart PTFE-pakning) er PTFE-forsterket med grafittfyllstoff (vanligvis 15-30%). Den tilbyr forbedret termisk ledningsevne, lavere friksjon og redusert kryp (35 % krypavslapning) sammenlignet med virgin PTFE.

Bruk den i applikasjoner som krever god varmeavledning, lav friksjon og kjemisk motstand, lagre, foringer, glideapplikasjoner, kjemiske prosessflenser og kraftgenereringsutstyr. Tilgjengelig i FDA-kompatible kvaliteter for mat- og farmasøytiske applikasjoner.

Når du IKKE skal bruke den: Sterke oksidasjonsmidler ved høy temperatur (salpetersyre, klor osv.) – grafitt kan oksidere. Bruk virgin PTFE for disse tjenestene.

Spørsmål: Grafittfylt PTFE vs. karbonfiberfylt PTFE, hvilken bør jeg velge?

A: Begge er svarte, begge forbedrer termisk ledningsevne, men de tjener forskjellige applikasjoner. Grafittfylt PTFE gir den laveste friksjonskoeffisienten og den beste glideytelsen, ideell for lagre, foringer og dynamiske tetninger der friksjonsreduksjon er kritisk.

Karbonfiberfylt PTFE gir høyere mekanisk styrke og bedre slitestyrke, ideelt for høyhastighets, høybelastnings- og høytemperaturapplikasjoner der både styrke og varmeavledning er nødvendig.

Rask regel:

Trenger lav friksjon + god varmeavledning → Grafitt.

Trenger høy styrke + høy hastighet + høy belastning → Karbonfiber.

For FDA-applikasjoner er grafittfylt tilgjengelig; karbonfiber er ikke FDA-kompatibel.

Spørsmål: Hva er grensene for grafittfylt PTFE-ark og hva er de vanligste feilene?

EN: Temperatur: -180°C til +200°C kontinuerlig service.

Trykk: Opptil 75 bar — avhenger av tykkelse og design.

Kjemisk: pH 0-14 — IKKE kompatibel med sterke oksidasjonsmidler ved høy temperatur (salpetersyre, klor osv.) — grafitt oksiderer.

Tre vanlige feil:

Bruk i sterke oksidasjonsmidler: grafitt oksiderer ved høy temperatur i salpetersyre, klor og sterkt oksiderende miljøer, bruk virgin PTFE eller glassfylt PTFE i stedet

Forventer samme kjemiske motstand som virgin PTFE: mens PTFE tilbyr pH 0-14 motstand, har grafittfyllstoffet kjemiske grenser, kontroller kompatibilitet før bruk

Overstramming: Grafittfylt PTFE krever kontrollert dreiemoment; overdreven kompresjon kan skade pakningen

Trenger du hjelp til å velge riktig karakter? Kontakt oss med din temperatur, trykk og media, vi anbefaler riktig PTFE-kvalitet innen 24 timer.
