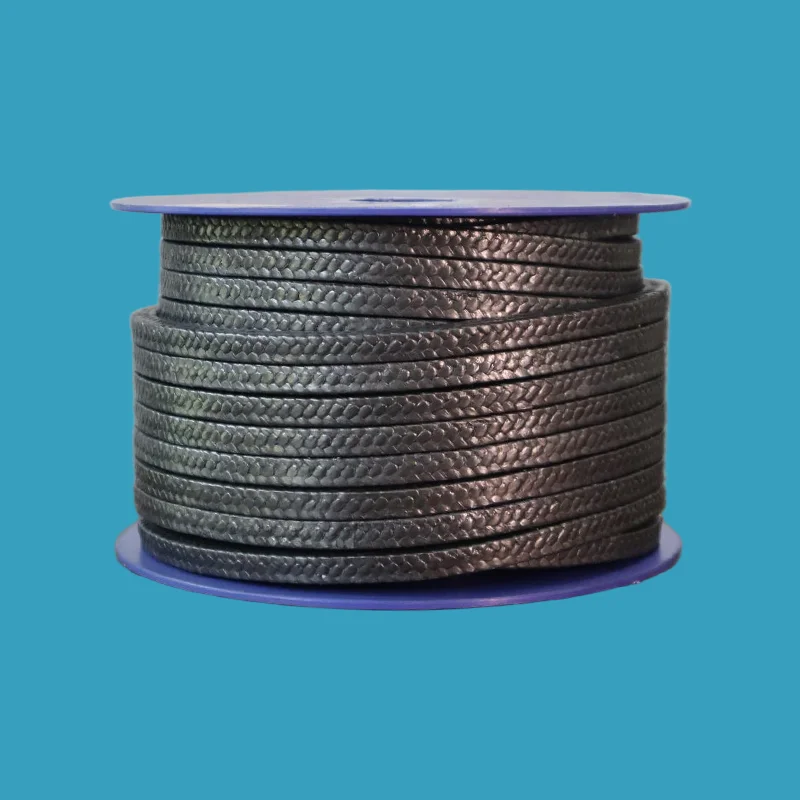

Karbonfiber flettet pakning

Taifno er en profesjonell og pålitelig produsent av karbonfiberflettet pakning. Dette høyytelsesproduktet er designet for krevende driftsforhold, med et temperaturområde på -240°C til +350°C og trykkkapasiteter opp til 200 bar; den er motstandsdyktig mot et bredt spekter av kjemiske medier i pH 0–14-området (med unntak av sterke oksidasjonsmidler).

Hva er karbonfiberpakking?

Carbon Fiber Braided Packing er flettet av høyfast karbongarn (polyakrylnitrilbasert, karboninnhold over 90%) og impregnert med PTFE-dispersjon og grafittsmøremidler.

Karbonfibrene gir eksepsjonell strekkstyrke, termisk ledningsevne og dimensjonsstabilitet. PTFE/grafittimpregneringen reduserer friksjonen, forhindrer skaftskåring og øker kjemisk motstand.

Slik fungerer det:

Karbonfibre: Gir styrke, termisk ledningsevne (spreder friksjonsvarme) og kjemisk stabilitet ved høye temperaturer

PTFE/grafittimpregnering: Reduserer friksjon, forhindrer skaftskåring og forbedrer kjemisk motstand

Interlock-fletting: Gir fleksibilitet, jevn akselkontakt og pålitelig forsegling under trykk

Hvorfor velge karbonfiberpakking?

Mellomgrunnen: Hvor andre svikter

Sammenlignings- og utvalgsguide

Karbonfiber vs PTFE vs grafitt vs aramid/PTFE

Hurtigvalgsguide

Primære applikasjoner

Real-World-applikasjoner

Kasusstudie 1: Varmoljepumpe fra raffineriet — 3x lengre levetid

Kunde: Stort raffineringsselskap som håndterer varm olje ved 280 °C

Utfordring: PTFE-pakning ble skiftet ut hver 4.–6. måned. Driftstemperaturen var 280°C — over PTFEs grense for kontinuerlig bruk. Pakkingen ble mykner og ekstruderte, noe som førte til lekkasjer og hyppige driftsstanser.

Løsning: Installert karbonfiberpakning med PTFE/grafittimpregnering. Høy varmeledningsevne ledet bort friksjonsvarme. Karbonfibre beholdt styrke ved 280°C.

Resultat: Pakkingen varte i over 18 måneder — 3 ganger lenger. Null lekkasje. Vedlikeholdsintervaller utvidet fra måneder til år.

Årlige kostnadsbesparelser: $12 000 per pumpe.

Kasusstudie 2: Kjemisk anlegg — pH 0-14-kompatibilitet

Klient: Kjemisk anlegg som pumper flere kjemikalier over hele pH-området

Utfordring: En dag syre, den neste etsende. PTFE-pakking fungerte kjemisk, men kunne ikke håndtere varmen som ble generert ved høye hastigheter. Grafittpakning oksidert i syrer.

Løsning: Karbonfiberpakning med pH 0–14 kjemisk motstand og høy varmeledningsevne. Håndterte både kjemikalier og varme.

Result: Packing performed reliably across all chemical services. Heat dissipation eliminated shaft scoring. No replacements in 12 months.

Merk: Faktiske saksresultater varierer avhengig av bruksforholdene. Kontakt oss for applikasjonsspesifikke anbefalinger.

Tekniske spesifikasjoner

Karbonfiberpakningsegenskaper

Tilgjengelige karakterer

Kvalitetssikring

Høykvalitets karbonfiber — Premium karbongarn fra ledende produsenter

PTFE/grafittimpregnering — Grundig behandling for jevn smøring og kjemisk motstand

Presisjonsfletting — Interlock-flettet konstruksjon for jevn tetthet og fleksibilitet

Full sporbarhet – Hver batch kan spores fra råmateriale til ferdig pakking

Testet ytelse — Temperatur-, trykk- og hastighetsvurderinger bekreftet i henhold til industristandarder

FAQ

Spørsmål: Når bør man bruke karbonfiberflettet pakning?

Sv: Bruk den når du trenger en pakning som håndterer varme, trykk og kjemikalier sammen, midtveien der PTFE svikter (over +260 °C) og grafitt er overkill (under +350 °C).

Når den skal brukes: +260°C til +350°C, høy hastighet (opptil 25 m/s), høyt trykk, varme oljer, pH 0-14 kjemikalier.

Når du IKKE skal bruke den: Sterke oksidasjonsmidler ved høy temperatur (salpetersyre, klor), karbon oksiderer.

Rene kjemikalier under +200°C, PTFE er billigere.

Ekstrem varme over +350°C, grafitt er bedre.

Food/pharma, PTFE er FDA-kompatibel, karbon er ikke.

Spørsmål: Karbonfiber vs. PTFE vs grafitt, hvilken sparer du penger?

A: PTFE koster minst på forhånd, men svikter over +200°C. Grafitt koster mest og tåler +650°C, men hvis tjenesten din er under +350°C, betaler du for mye for kapasiteten du ikke trenger.

Karbonfiber er sweet spot: Høyere på forhånd enn PTFE, lavere enn grafitt, men dekker det tøffe mellomområdet der PTFE svikter og grafitt er unødvendig.

Rask regel:

Under +200°C, rent media → PTFE.

+260°C til +350°C, kjemikalier, høy hastighet → Karbonfiber.

Over +350°C, damp → Grafitt.

Spørsmål: Hva er grensene og de vanligste feilene?

EN: Temperatur: -240°C til +350°C.

Trykk: opptil 30 bar (roterende), opptil 200 bar (frem- og tilbakegående/statisk).

Fart: opptil 25 m/s (roterende).

Kjemisk: pH 0-14, unntatt sterke oksidasjonsmidler ved høy temperatur (salpetersyre, klor) som angriper karbon.

Tre vanlige feil:

(1) Bruk av karbonfiber i sterke oksidasjonsmidler: karbon oksiderer. Bruk PTFE eller grafitt i stedet.

(2) Overstramming: overdreven kompresjon skader pakningen og øker friksjonsvarmen. Bruk en momentnøkkel.

(3) Skaftet er for mykt: karbonfiber er tøft; sørg for akselhardhet ≥45 HRC eller bruk en akselhylse.
